法兰式多维力检测传感组件三维结构

　　在自动化装配压装工位、机器人打磨抛光作业端、精密载荷测试平台这类需要同时获取多向作用力的场景里，这类多维力传感组件是力反馈闭环里的核心感知部件，区别于单轴向的测力传感器，它可以同步采集三个正交方向的力值数据，给设备控制系统提供实时的载荷输入，避免单方向力检测带来的载荷误判，比如在精密压装作业里，不仅要采集压入方向的正压力，还要感知压装过程中XY平面的偏载力，一旦偏载超出阈值就能及时停机调整，避免工件压废或者工装损伤。

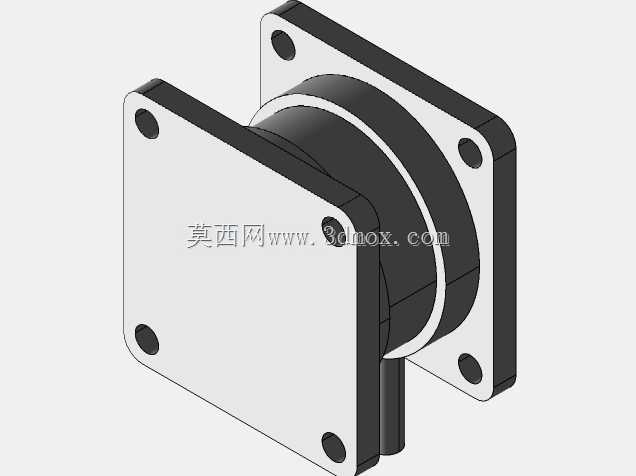

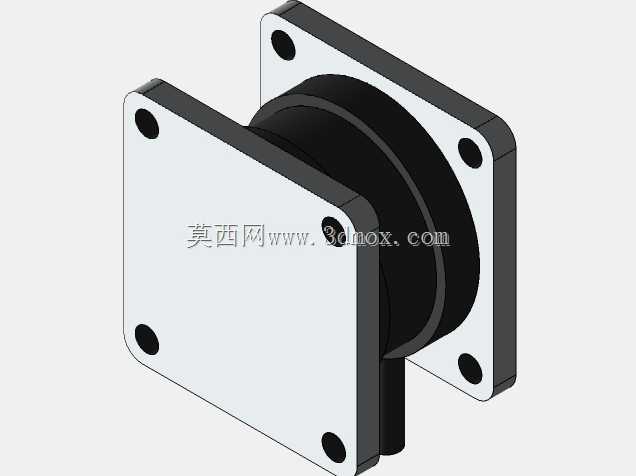

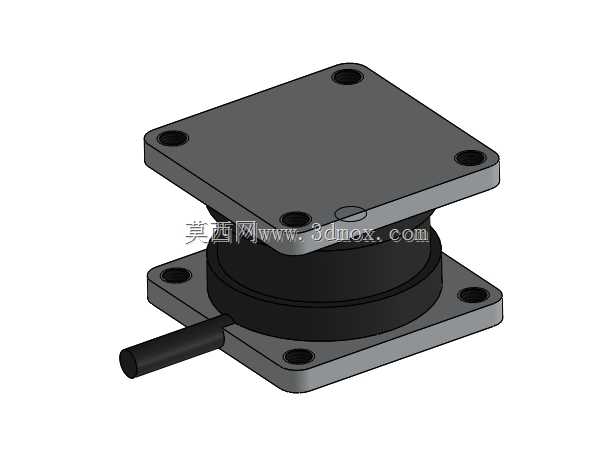

　　从结构设计逻辑来看，这个传感组件采用上下双法兰安装的结构形式，上下安装板都预留了四个对称分布的安装沉孔，安装孔的位置度公差在建模时按照IT7级精度设定，保证和设备安装面的适配性，不会出现安装错位导致的预紧力不均，影响检测精度。中间的弹性体主体是核心的力敏承载结构，外部做了环形防护壳体包裹，既可以阻挡作业环境里的切削液、粉尘侵入弹性体应变区域，也能避免外力磕碰直接损伤内部的应变栅结构。侧面引出的信号线缆做了侧向出线的设计，相比轴向出线的结构，不会占用法兰安装面的轴向空间，在安装空间局促的末端执行器上适配性更好，线缆根部做了防弯折的过渡结构，避免设备往复运动过程中线缆反复弯折出现断线故障。

　　做三维结构设计的时候，首先要明确安装边界的约束：上下法兰的外形尺寸要适配常规工业设备的安装接口，法兰厚度按照额定载荷下的刚度要求设定，避免法兰在满量程载荷下出现翘曲变形，导致力传递路径出现偏移，带来检测误差。中间弹性体的结构形式采用整体式加工的应变梁结构，没有多余的拼接装配面，从根源上消除装配间隙带来的迟滞误差，弹性体的应变区域做了应力集中的弱化设计，保证额定载荷下应变区域的微变形量刚好匹配应变片的检测量程，同时又不会出现过载塑性变形。上下法兰和中间弹性体的连接采用同轴定位设计，建模时保证三个部件的同轴度公差在0.02mm以内，避免不同轴带来的侧向力干扰。

　　实际选型使用的时候，这类传感器常被集成在六轴机器人的末端执行器和工装之间，或者安装在压装设备的压头与动力输出端之间，也会用在材料测试的多向载荷试验台上。比如在机器人打磨作业中，传感器实时反馈打磨接触力的三个方向分量，控制系统可以根据力值变化动态调整机器人的走刀轨迹和进给压力，保证打磨去除量的一致性，避免压力过大打坏工件，或者压力过小打磨不到位。在自动化装配的螺栓拧紧工位，传感器可以感知拧紧过程中轴向的压紧力和水平方向的偏载，一旦出现螺栓歪斜导致的侧向力异常，就会触发拧紧轴反转回退，避免螺纹滑牙或者工件被压损。

　　建模过程中对安装边界的考量要贴合实际工程需求：下法兰作为固定侧安装面，平面度要求控制在0.01mm以内，安装时需要和设备安装面完全贴合，不能有铁屑、毛刺垫在结合面之间，否则会带来附加的装配应力，导致零点漂移。上法兰作为载荷输入端，和被测工装的连接也要保证结合面平整，连接螺栓的预紧力要按照对角顺序均匀拧紧，避免单个螺栓预紧力过大导致弹性体受初始偏载。线缆的出线方向在建模时预留了足够的弯曲半径空间，实际布线时不能把线缆拉得过紧，要预留足够的活动余量，适配设备运动过程中的线缆位移。另外，传感器的整体高度尺寸做了紧凑化设计，在保证弹性体有足够应变行程的前提下，尽可能压缩轴向安装尺寸，减少对末端执行器整体长度的占用，避免机器人作业时出现运动干涉。

　　从结构可靠性设计来看，外部的防护壳体和上下法兰之间做了密封槽设计，实际装配时可以加装O型密封圈，达到IP65左右的防护等级，适配有切削液、粉尘的工业车间环境，不需要额外加装复杂的防护外罩，减少集成时的设计工作量。弹性体材料选用常用的合金钢材质，经过调质处理后既有足够的强度，也有稳定的弹性形变特性，长期使用不会出现蠕变导致的精度漂移。整体结构没有易损的活动部件，只要安装时保证受力方向和传感器的测量轴向对齐，长期运行的稳定性很好，不需要频繁的校准维护。
