迷你Arduino开发板精细三维结构设计

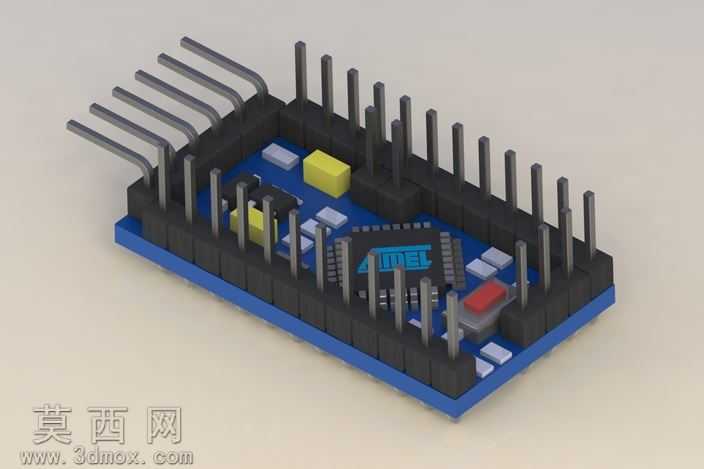

本作品针对迷你款Arduino开发板开展全细节三维建模工作，建模过程中优先还原开发板的真实装配逻辑与结构层次，从底层蓝色PCB基板开始逐层搭建，精准还原基板的轮廓尺寸、边角弧度以及板身的厚度参数，确保基板的基础形态与实物完全匹配。在板载元件建模阶段，针对不同功能的元器件做差异化的结构还原：黑色排针部分严格区分直插排针与弯角排针的形态差异，还原每一根金属插针的圆柱形态、长度参数以及排针塑料基座的卡位结构，保证排针的排布间距完全符合真实开发板的引脚定义规范；板载主控芯片部分还原芯片的塑封外壳轮廓、表面标识区域的凹凸结构以及引脚的细密排布形态，还原芯片与基板的焊接贴合关系；针对板载的黄色电容、红色按键、蓝色电阻、白色贴片元件等不同规格的元器件，分别匹配对应的几何形态与安装位置，还原不同元件的高度差与排布间隙，避免出现元件穿模、位置偏移的问题。材质与渲染阶段，针对不同部件匹配对应的物理材质：PCB基板采用哑光蓝色板材材质，还原板材表面细微的磨砂质感；金属排针采用略带反光的金属材质，模拟镀锡插针的金属光泽；塑料元件基座采用哑光黑色塑料材质，电容、按键等彩色元件匹配对应的实色哑光材质，还原电子元件真实的视觉质感。建模过程中在保证核心结构完全准确的前提下，对部分极细微的工艺细节做合理简化，在控制模型整体面数的同时最大化保留开发板的外观辨识度与结构准确性，整体模型装配关系清晰，各部件可拆分用于结构展示、装配模拟或者相关电子项目的三维场景搭建，能够直观呈现迷你Arduino开发板的硬件构成与布局特点，方便使用者快速理解该款开发板的硬件形态。
