双规格电影胶片卷盘结构设计

　　在胶片电影的放映、胶片素材存储、老胶片数字化转存作业场景里，胶片卷盘是直接接触胶片、承担卷绕承载功能的核心配套部件，不同于常规工业料卷的收放卷结构，胶片卷盘的设计需要同时兼顾胶片的物理保护、卷绕齐整度、不同放映设备的装夹适配性，还要适配不同规格胶片的卷绕需求，避免胶片在卷取、存放、转运过程中出现折边、刮擦、齿孔错位的问题。

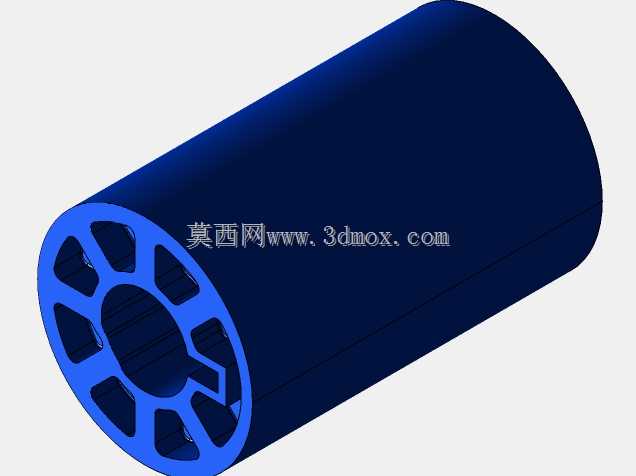

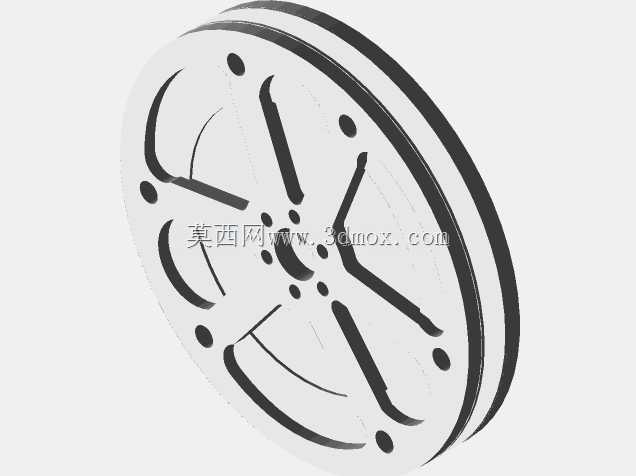

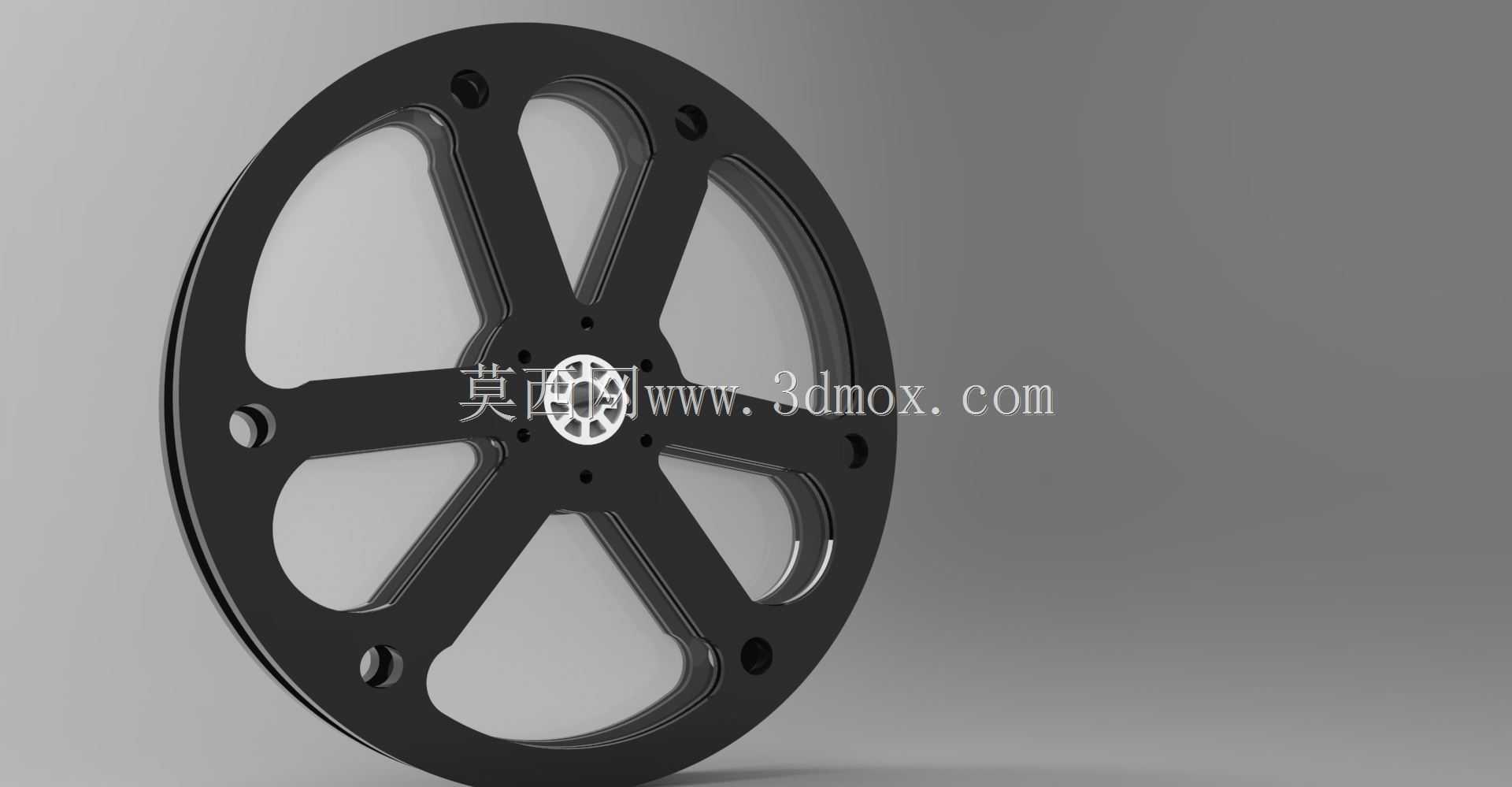

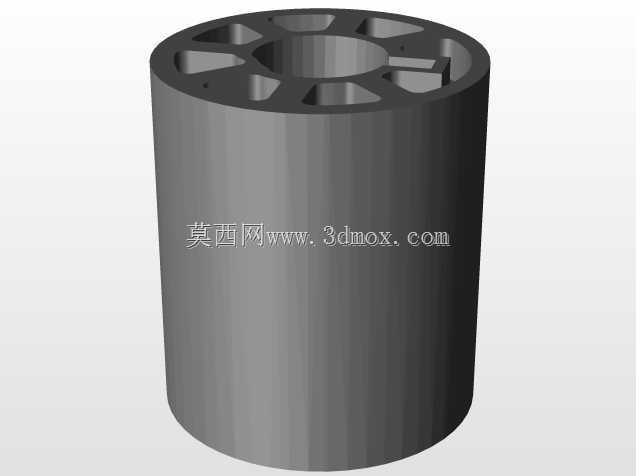

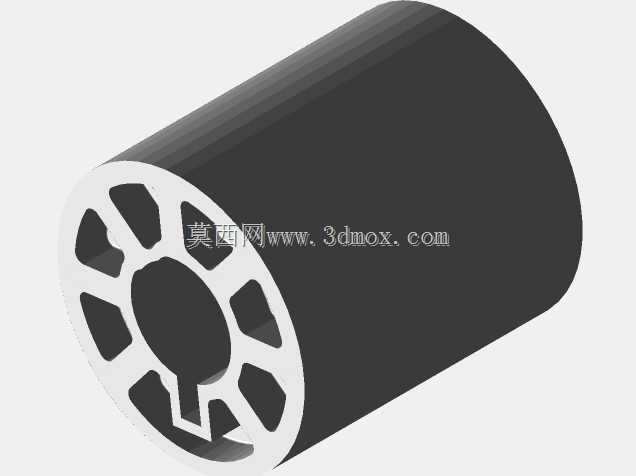

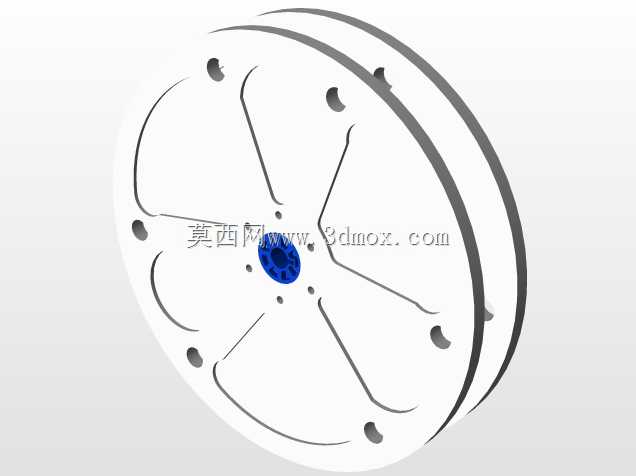

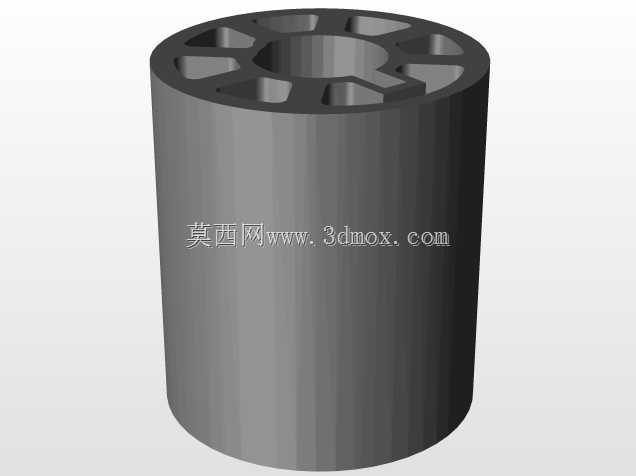

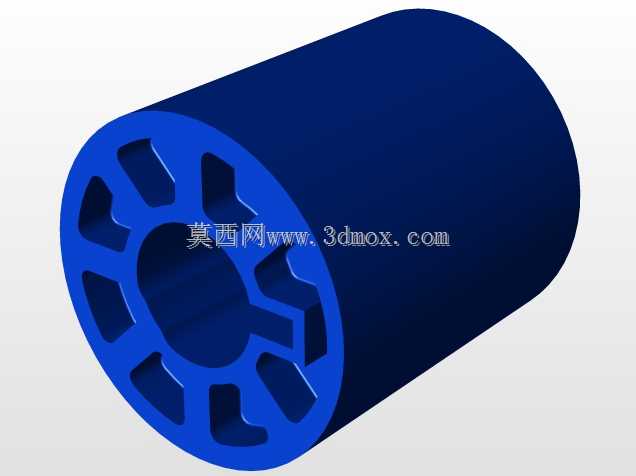

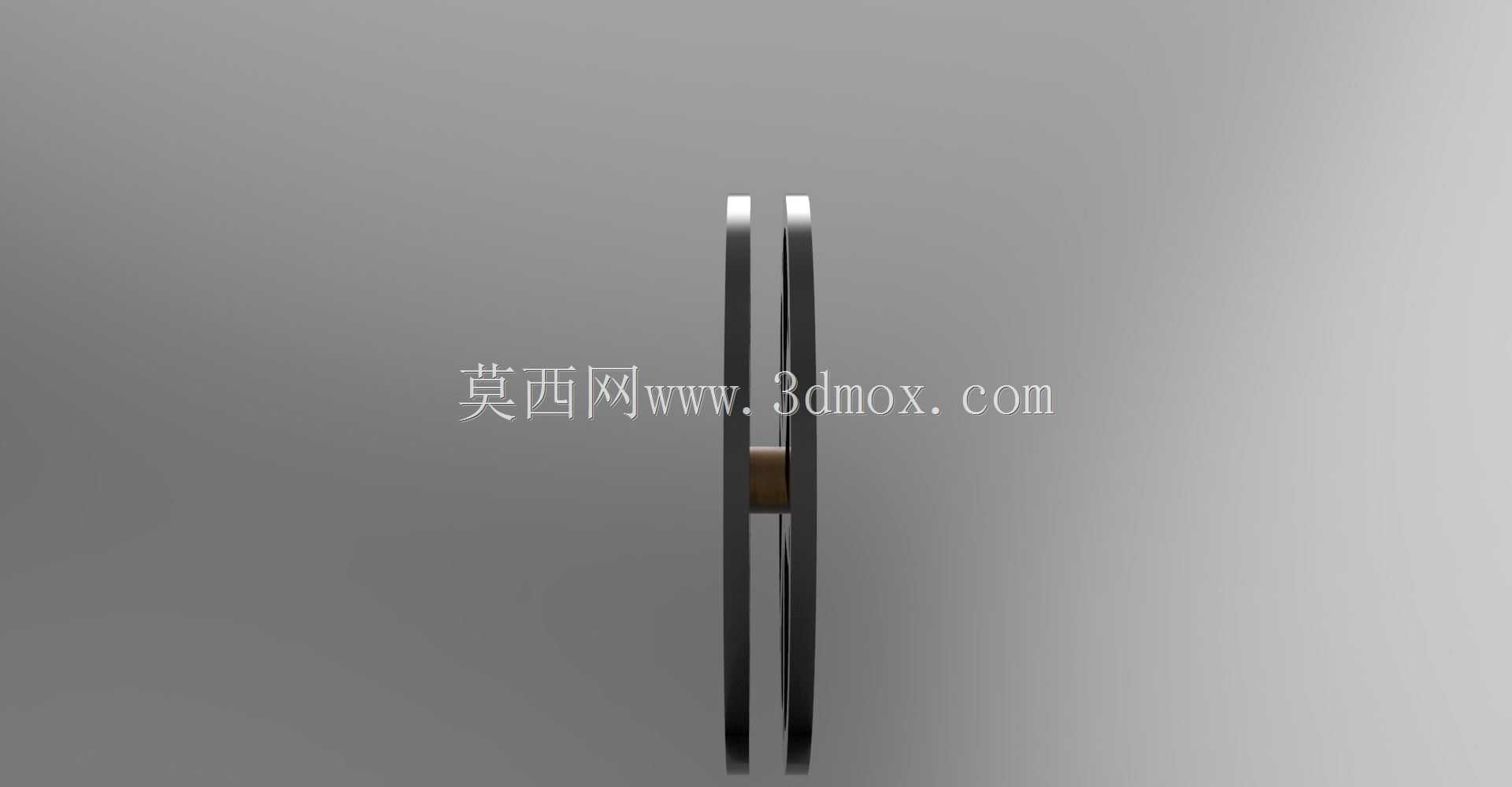

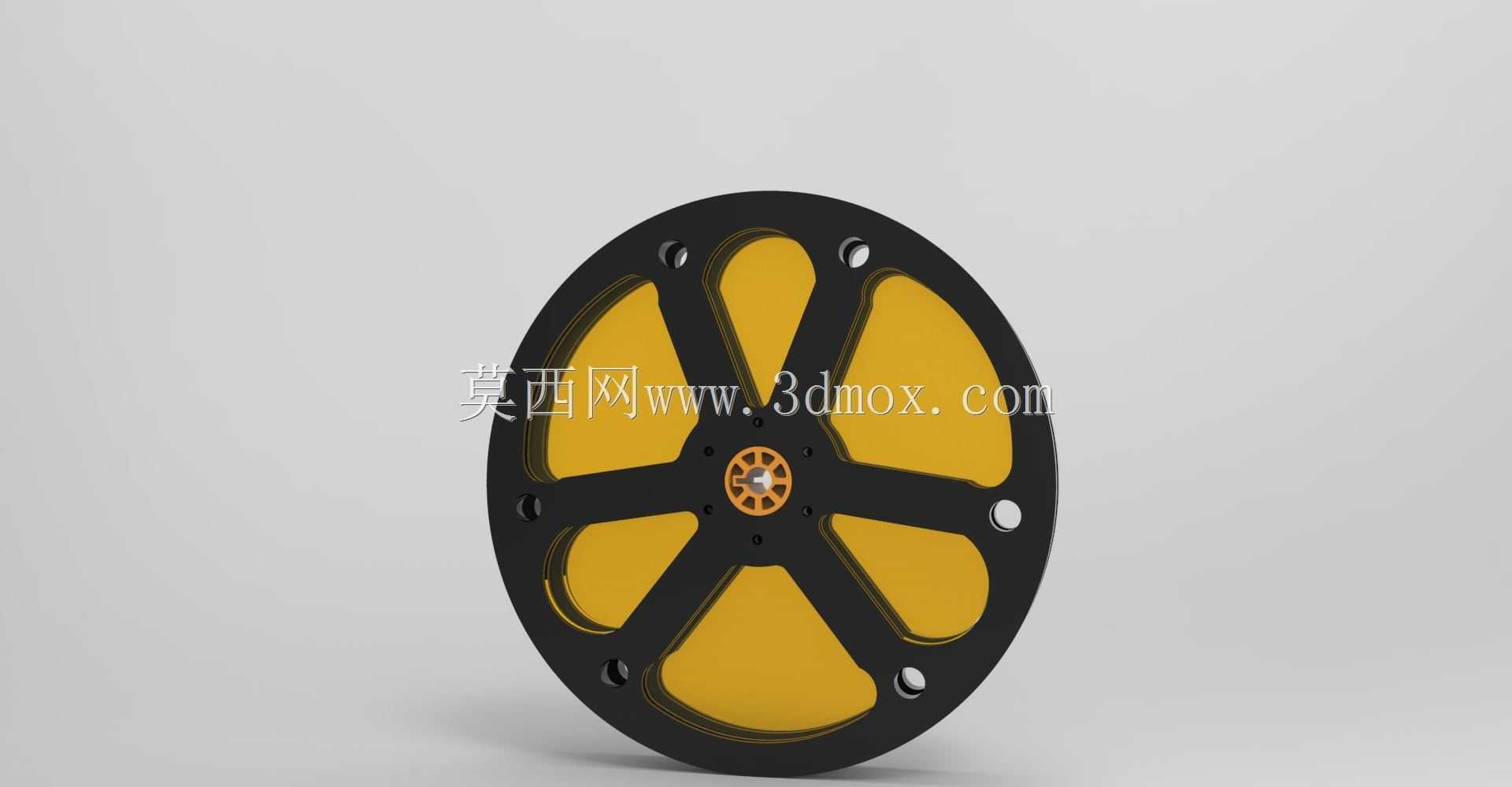

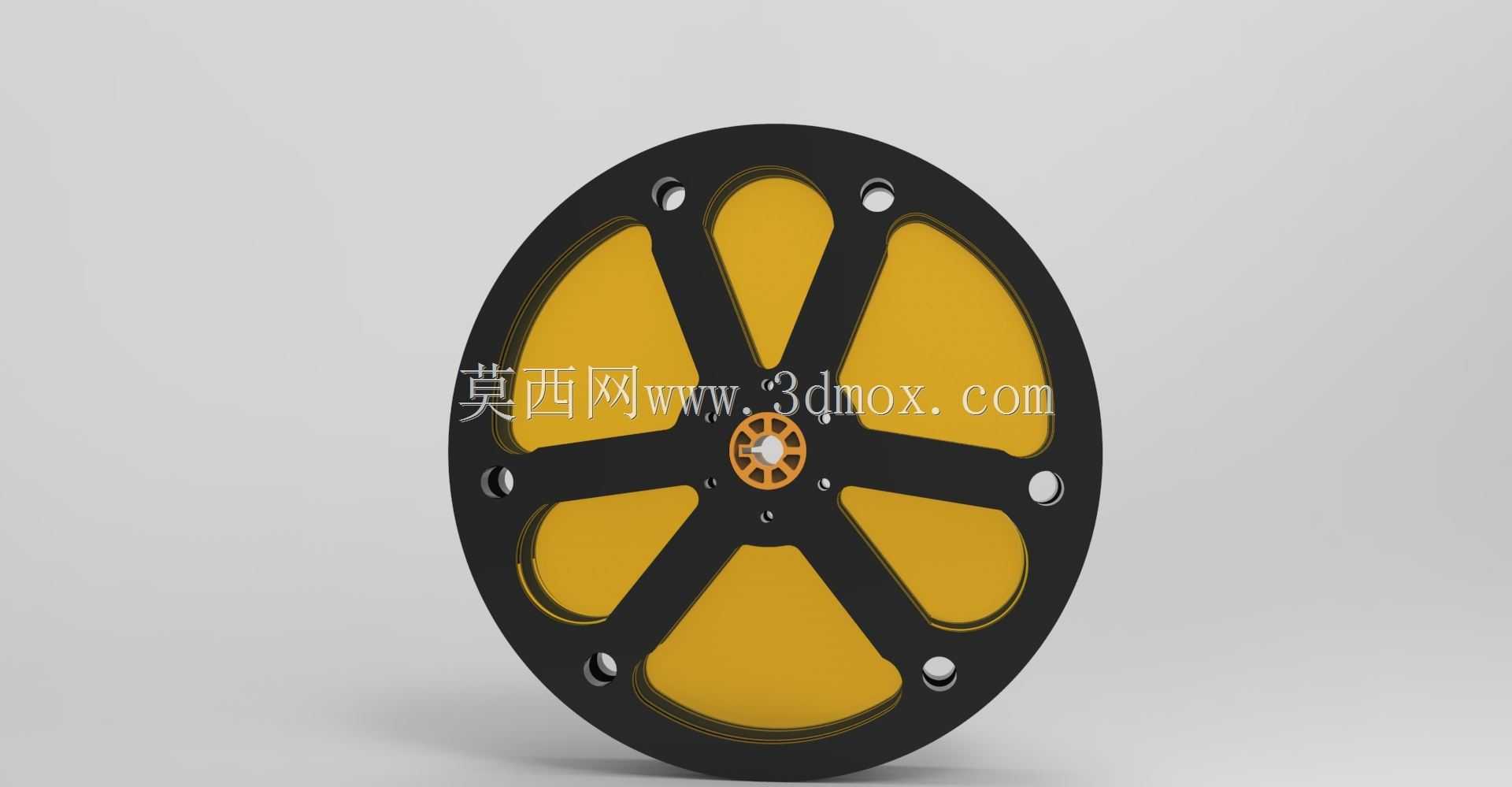

　　这款卷盘采用辐条式镂空结构设计，外圈为环形承载边框，六组辐条从中心轮毂向外辐射连接外圈，辐条之间的镂空区域一方面可以大幅降低卷盘整体自重，减少放映设备卷轴的转动惯量，降低放映机卷轴驱动负载，另一方面镂空结构可以让卷绕后的胶片层间保持一定的空气流通性，避免长期密闭存放导致的胶片粘连、霉变问题，对于醋酸片基的老胶片存放而言，通风结构能有效散逸胶片缓慢析出的醋酸气体，延缓胶片的醋酸综合征老化进程。中心轮毂是整个卷盘的核心装夹定位结构，设计上做了双适配结构，可同时适配8mm与16mm两种规格胶片的卷绕需求，轮毂的一侧端面与卷筒端面齐平，另一侧做了伸出式定位轴台，齐平侧可以适配常规台式放映机的平装卷轴装夹，伸出侧的轴台可以适配便携放映设备、胶片倒片器的卡槽式定位装夹，不需要额外加装转换轴套就能在不同设备上通用。轮毂中心的装夹孔做了多齿键槽结构，和放映机卷轴的驱动齿配合，卷盘转动时不会出现打滑空转的问题，保证胶片走片速度稳定，避免走片速度波动导致的画面抖动、齿孔拉扯损伤。

　　卷盘外圈的环形边框内侧做了微小的圆角过渡，没有尖锐的棱边，避免卷绕过程中棱边刮擦胶片边缘的齿孔，边框上均匀分布的定位小孔，一方面是作为卷盘动平衡的配重调整孔，加工时通过孔位的余量去除调整整盘的动平衡精度，保证卷盘在高速转动时不会出现径向跳动，另一方面这些小孔也可以作为胶片端头的固定位，装片时将胶片端头插入小孔弯折即可固定，不需要额外的胶带粘接，避免胶带上的胶层残留污染胶片。卷盘的辐条与外圈、轮毂的连接位置都做了圆弧过渡加强，没有应力集中的直角结构，即使卷绕满盘胶片、整体负载较大的情况下，也不会出现辐条断裂、外圈变形的问题。

　　从安装边界来看，卷盘的整体外径适配常规16mm胶片放映机的片仓尺寸，不会出现装不进片仓的问题，中心轮毂的轴向长度匹配放映机卷轴的装夹长度，装夹后不会出现轴向窜动，轮毂伸出端的轴台直径匹配倒片器的定位卡槽尺寸，在倒片作业时可以直接卡入定位，不需要额外调整。在实际使用场景中，不管是流动放映场景下的户外胶片放映，还是影视资料馆的胶片归档存储，或是老胶片修复作业中的倒片、检查工序，这款卷盘都能稳定承载胶片，卷绕时胶片可以逐层整齐排列，不会出现跑偏、叠片的问题，辐条的镂空设计也方便工作人员直接观察胶片的卷绕余量，判断剩余放映时长，不需要抽出胶片查看。不同于全封闭结构的胶片片夹，这种辐条式卷盘的重量更轻，长时间手持倒片作业时的劳动强度更低，金属材质的结构（设计预留了表面喷塑的工艺余量，避免金属氧化锈迹污染胶片）也比塑料卷盘的抗变形能力更强，长期存放不会出现老化脆裂的问题，适合珍贵胶片资料的长期存储使用。在设计过程中，特意调整了轮毂的直径尺寸，保证卷绕最内层胶片时的弯曲半径大于胶片的最小允许弯曲半径，避免内层胶片因为弯曲半径过小出现片基折痕、乳剂层脱落的问题，外圈的边框高度略大于两层胶片的叠加厚度，卷满胶片后胶片边缘不会突出边框，叠放存储时不会压伤胶片边缘。
