拖拉机前置装载工作臂铲斗结构设计

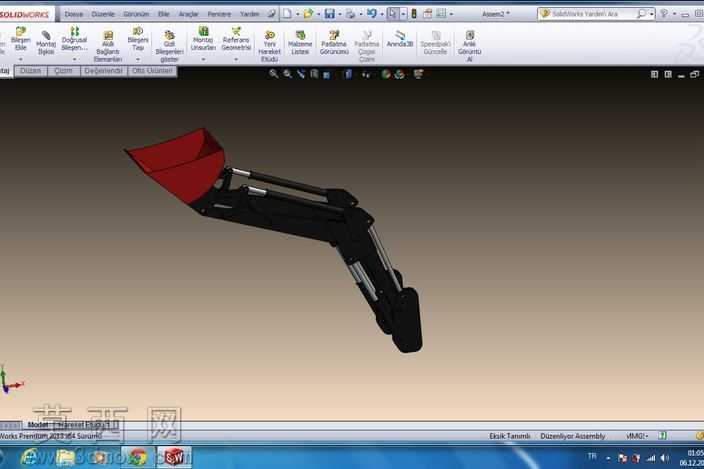

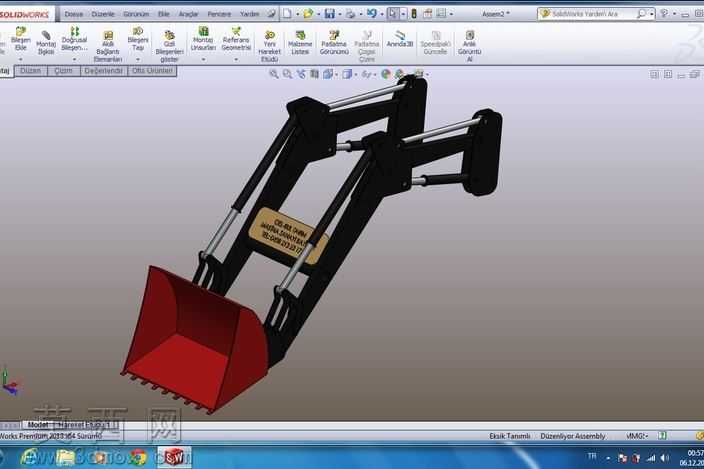

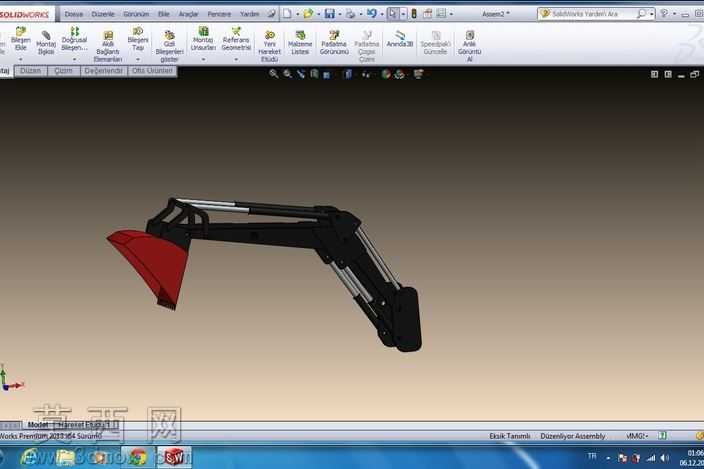

本作品为拖拉机配套前置装载工作装置的三维建模成果，整体采用自顶向下的参数化设计思路完成，在三维建模环境中先完成整体布局骨架的搭建，明确装载臂的作业行程、举升高度、铲斗收放角度等核心参数边界，再逐一对各组成零件进行细化建模。模型完整还原了装载装置的双平行动臂结构，两侧对称布置的动臂采用箱型截面结构设计，建模过程中对臂体的弯折角度、铰接点位置进行了反复校核，确保举升过程中动臂运动轨迹无干涉，同时匹配液压油缸的安装行程。铲斗部分采用耐磨钢板的焊接结构设计，建模时还原了斗刃的切削角度、斗体的弧形聚料曲面，以及斗背与动臂、摇臂的铰接座结构，保证铲斗插入料堆、收斗、举升、卸料全流程的动作连贯性。液压驱动部分的建模还原了两组举升油缸与一组转斗油缸的结构，对油缸的缸筒、活塞杆、铰接耳环等细节都做了精准建模，明确了油缸与动臂、车架连接点的位置关系，确保液压驱动力的传递路径合理。材质渲染环节，动臂结构件采用哑光黑色工程机械漆材质，还原金属构件喷涂后的质感，铲斗部分采用耐磨红漆材质，液压油缸活塞杆做亮面镀铬金属质感处理，铰接销轴做镀锌防锈的金属质感区分，各部件的材质区分清晰，能够直观分辨不同结构的功能属性。整体装配过程中严格按照实际机械装配的约束关系添加配合，所有铰接位置都添加了同轴心与轴向限位约束，可在软件中直接模拟装载臂的举升、铲斗翻转的全动作过程，验证各运动部件之间无干涉，结构受力路径清晰，可直接用于农用拖拉机前置装载属具的结构参考、改装设计以及教学演示使用，模型的结构比例完全参照实际农用装载装置的尺寸比例搭建，各连接部位的安装座、加强筋结构都做了还原，保证结构设计的合理性与实用性。
