墙面安装式吊床承重连接挂钩结构设计

这款墙面安装式吊床挂钩，核心应用场景集中在户外休闲区、民宿露台、家庭阳台、室内休闲空间的吊床悬挂安装，也可适配吊椅、悬挂沙袋、户外秋千等需要高位承重悬挂的场景，作为墙体与悬挂物之间的核心传力连接构件使用。从实际使用逻辑来看，该构件需要同时承担静态承重与动态晃动带来的交变载荷，因此结构设计上优先保障力的传导路径顺畅，避免出现应力集中的薄弱区域。

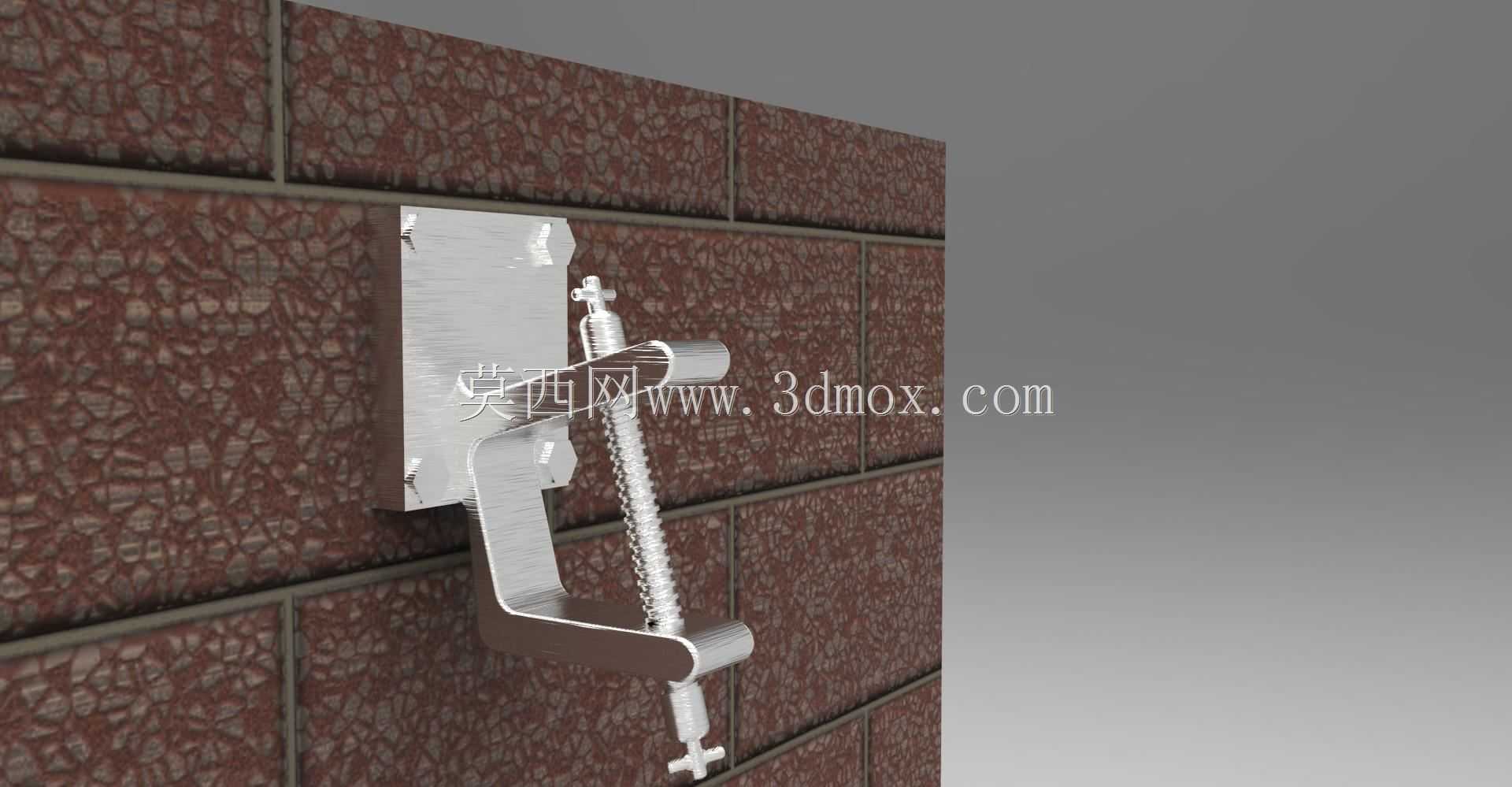

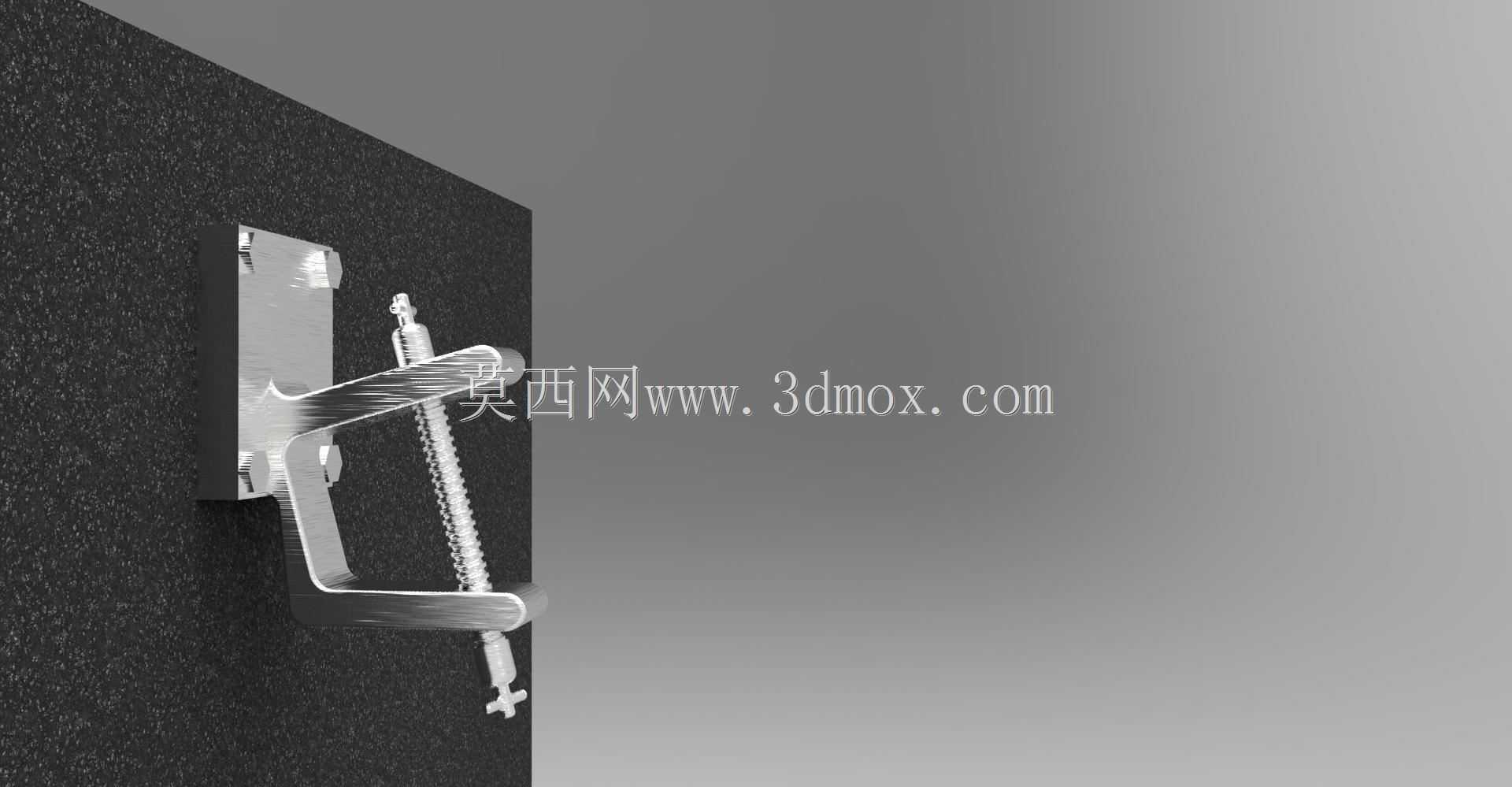

设计过程中首先明确安装边界，该挂钩适配实心砖墙、混凝土承重墙等硬质墙体安装，安装基板采用平板式贴合结构，基板上预留多个沉头安装孔位，安装时可通过膨胀螺栓将基板完全贴合固定在墙体表面，沉头孔设计能够让螺栓头部完全没入基板平面，不会出现凸起干涉挂钩活动部件的问题，同时多螺栓固定的方式能够将单点受力分散到多个固定点位，降低单个螺栓的载荷负担，避免长期使用后螺栓松动脱出。

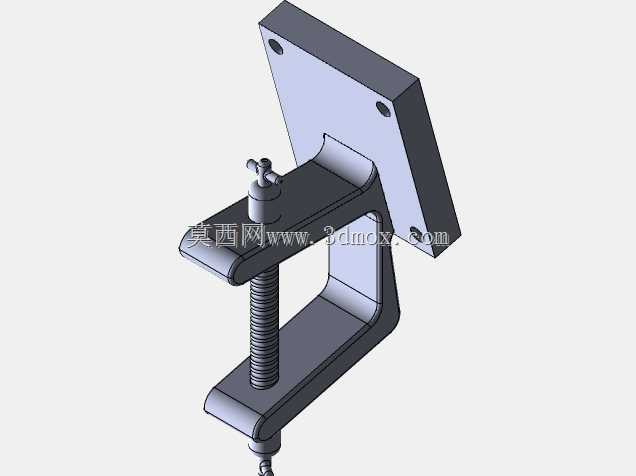

功能结构上，挂钩主体采用弯折成型的承力臂结构，承力臂与安装基板之间设置加强过渡结构，避免直角弯折带来的应力集中问题，承力臂末端设置防脱挡边结构，悬挂吊床绑带或连接卸扣后，挡边能够阻止绑带在晃动过程中从挂钩开口处滑脱，提升使用过程的安全性。配套设置的弹簧张紧结构，主要用于抵消悬挂物使用过程中的小幅晃动冲击，当吊床承载人员上下或晃动时，弹簧能够吸收部分瞬时冲击载荷，减少刚性连接对墙体固定螺栓的冲击，同时也能缓冲晃动带来的硬拉扯感，提升使用体验。

从安装尺寸边界来看，安装基板的竖向高度控制在常规成人手掌宽度范围内，横向宽度适配标准膨胀螺栓的安装间距，不会因为尺寸过大导致安装时需要破坏过多墙面装饰层，也不会因为尺寸过小导致固定强度不足。承力臂向外伸出的长度经过测算，既能够保证悬挂的吊床绑带有足够的活动空间，不会在晃动时摩擦墙面造成绑带磨损，也不会因为伸出过长形成过大的力臂，增加固定螺栓的受力弯矩。

结构细节上，所有承力部位的棱边都做了圆角过渡处理，一方面避免安装过程中尖锐棱边划伤安装人员，另一方面也能减少绑带与挂钩接触位置的磨损，延长配套吊床绑带的使用寿命。弹簧部件的两端都做了封闭挂环设计，分别与承力臂和活动挂点可靠连接，不会出现弹簧端部脱开的问题，弹簧的劲度系数经过匹配，既不会因为过硬失去缓冲效果，也不会因为过软导致悬挂后下沉量过大影响使用高度。

实际选型使用时，需要注意该挂钩仅适用于实心硬质墙体安装，不可直接固定在空心砖墙、轻质隔墙、装饰面板等非承重墙体上，安装时需要保证膨胀螺栓完全打入墙体承重层，螺栓拧紧后基板与墙面完全贴合无间隙，日常使用过程中可定期检查固定螺栓的松紧度以及弹簧部件的形变情况，及时排查安全隐患。该挂钩的结构设计充分考虑了民用休闲悬挂场景的使用需求，在保证承重安全的前提下，兼顾了安装便捷性与使用缓冲性能，结构紧凑没有多余的冗余设计，所有部件都服务于承重连接与缓冲防脱的核心功能。
