便携塑料食用油储存瓶结构设计

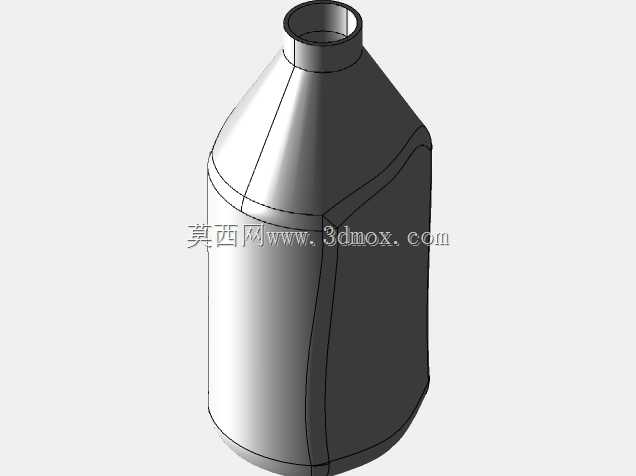

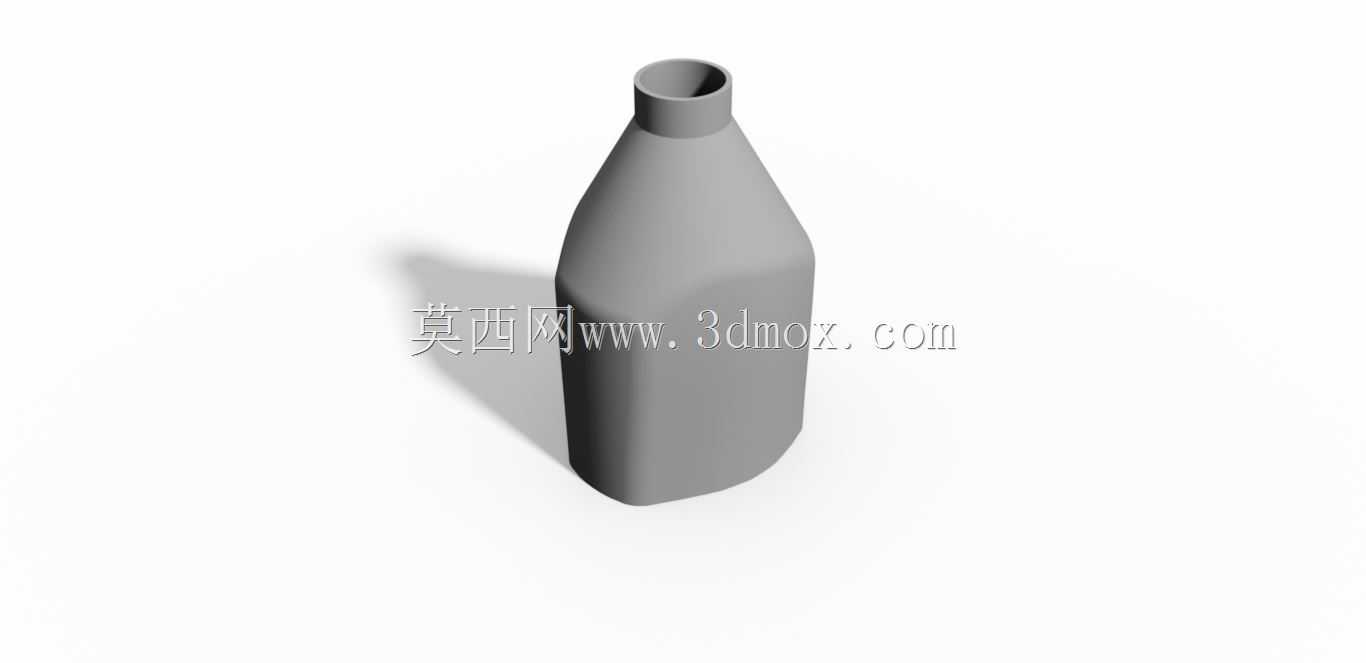

　　日常民用及快消流通领域里，液态油品的盛装容器一直是包装结构设计里的高频需求品类，这款塑料油瓶的结构设计完全围绕液态油品的储存、倾倒、堆叠、手持使用全流程的实际工况展开。从瓶身主体结构来看，采用了上窄下宽的变截面过渡设计，瓶身下半段做了近似方型的切边处理，并非完全的圆柱回转体，这种设计首先解决了圆形瓶身货架摆放易滚动、堆叠时相邻瓶体贴合度差的问题，切边后的平面在仓储码放时可以紧密贴合相邻容器，单位仓储面积的摆放密度能提升近两成，同时在手持握持时，平面结构能更好贴合手掌虎口与指腹的施力面，倾倒油品时不需要刻意调整握持角度就能稳定施力，避免满瓶状态下瓶身打滑导致的油品洒漏。瓶身上半段从方型截面平滑过渡到圆形瓶口，过渡段采用大曲率圆弧收窄，

　　没有出现结构突变的直角区域，一方面在吹塑成型过程中能让塑料型坯的壁厚分布更均匀，避免转角处出现应力集中导致的跌落开裂问题，另一方面倾倒完成后，残留的油品会顺着圆弧内壁回流到瓶身内部，不会在瓶肩位置积留，长期使用也不会出现瓶口积油黏附灰尘的问题。瓶口部分采用标准的外螺纹接口设计，螺纹的牙距与牙型深度匹配市面上通用的食用油瓶盖，包括带拉环的密封内塞与外旋防尘盖的组合结构，瓶口的端面做了0.8mm宽度的平整密封面，装配内塞时可以实现过盈密封，倒置状态下不会出现渗漏，螺纹段的长度控制在三圈完整牙型，既保证了瓶盖旋合后的连接强度，又不会因为螺纹过长导致旋合过程中出现滑牙或者开盖费力的问题。瓶身的壁厚设计遵循了吹塑容器的壁厚分布规律，

　　底部承重区域壁厚控制在1.2mm，瓶身主体区域壁厚0.8mm，瓶口螺纹区域壁厚1.5mm，不同壁厚区域之间采用渐变过渡，没有壁厚突变的位置，在装满1L左右液态油品的状态下，瓶身整体的径向变形量控制在2mm以内，堆码三层时底部瓶身的轴向变形量不超过1mm，完全满足快消品仓储运输的堆码强度要求。瓶底部分做了内凹的球面结构，周边设置了五个均匀分布的支撑凸点，凸点的高度为1.5mm，既可以让瓶身放置在不平整的台面上时保持稳定，不会因为瓶底轻微变形出现放置晃动的问题，同时内凹结构可以提升瓶底的抗冲击能力，从1.2米高度自由跌落至水泥地面时，瓶底不会出现开裂或者凹陷变形的情况。从实际使用场景来看，这款油瓶除了可以盛装食用植物油之外，

　　也可以适配润滑油、日化洗护类液态产品的盛装需求，瓶身的预留平面区域可以直接粘贴产品标签，不需要额外做标签位的结构凹陷，标签粘贴后不会因为瓶身曲面出现翘边脱落的问题。设计过程中也充分考虑了吹塑成型的工艺可行性，整个瓶身没有倒扣结构，开模时可以直接沿轴向分模，分模线设置在瓶身切边的棱角位置，成型后分模线的毛边经过简单修整就不会影响外观与使用，不需要额外做复杂的侧向抽芯结构，能有效降低模具的加工成本与量产时的成型不良率。瓶身的整体高度控制在220mm，瓶身最大截面宽度为85mm，瓶口外径28mm，这个尺寸比例刚好适配普通家庭厨房的储物架层间距，放在橱柜或者台面上不会占用过多空间，手持时的重心落在握持区域的中心位置，哪怕是力气较小的使用者也能单手持瓶完成倾倒操作，倾倒时的出油速度经过瓶口内径的匹配设计，不会出现流速过快导致的倒油过量问题，断油干脆，不会出现油液沿瓶身外壁流淌的情况。
