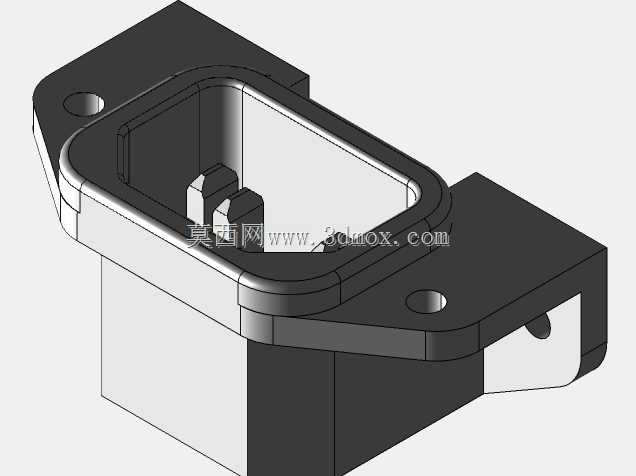

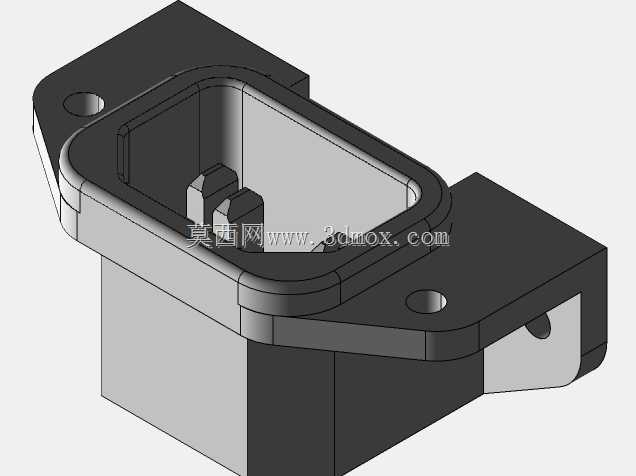

Qualtek703W-00/53法兰式固定连接器结构

在工业控制机柜、桌面外设、小型电气设备的布线环节里，板端连接器的选型往往直接决定了整机装配的效率与长期使用的连接可靠性，不少结构工程师在做接口布局时，都遇到过同系列连接器表面分型缺陷导致导入装配卡滞、安装后密封面贴合不严的问题，这款法兰安装式连接器的结构设计，正是针对这类现场痛点做了针对性的结构优化。从实际应用场景来看，这类连接器常被用在计算机外设接口、小型工控设备的信号传输端口、桌面办公设备的外接线路接驳位置，承担电信号稳定传输、接口物理防护的作用，相比直插式无固定结构的连接器，带法兰安装座的款式能在设备外壳上形成稳定的固定支撑，避免频繁插拔导致的焊盘脱落、内部接线松脱问题。

从功能特性上看，这款连接器采用法兰面贴装固定的结构，安装法兰上预留了两个对称的安装孔位，可通过螺丝直接锁紧在设备壳体的预设安装位上，安装后法兰面与壳体表面完全贴合，能阻挡日常使用中的灰尘、泼溅液体从接口缝隙进入设备内部。接口内部的接触件定位结构做了加强设计，公头插入时的导向行程做了优化，插入过程中不会出现偏斜卡滞的情况，接触件的固定槽位做了限位加强，长期插拔后也不会出现接触件退针、移位的问题。不少同类型号的连接器在壳体注塑成型时，分型面位置容易出现飞边、凹陷等表面缺陷，导致安装时法兰面无法与壳体完全贴合，甚至会在装配时刮伤设备外壳的喷涂层，这款结构在建模阶段就对分型线位置做了过渡处理，法兰贴合面做了整面平面度约束，所有棱边都做了极小的倒角处理，既避免了锐边划伤操作人员，也能保证安装后的贴合密封性。

从设计思路层面拆解，这款连接器的结构完全围绕实际装配与使用需求展开：首先是安装边界的设定，法兰整体轮廓做了切角处理，在设备外壳上开孔时不需要预留过大的安装空间，两个安装孔的孔位间距做了标准化设定，能适配市面上多数同规格连接器的安装开孔尺寸，做设备改型时可以直接替换原有配件，不需要重新修改壳体的开孔模具。接口内部的防呆结构做了不对称设计，能完全避免插头反插导致的接触件损坏，接口下方的卡扣限位结构能在插头插入到位后形成清脆的到位反馈，操作人员不需要额外检查就能确认连接到位。连接器主体的后部做了阶梯式结构，方便穿过设备壳体的安装开孔后与内部PCB板或者接线端子对接，后部的壁厚做了均匀化处理，注塑成型时不会出现缩痕、翘曲等变形问题，能保证整体尺寸的一致性。

从尺寸与安装边界来看，这款连接器的法兰安装面为近似矩形带圆角的结构，两个安装孔对称分布在法兰的对角位置，安装时只需要在设备壳体上开出对应尺寸的矩形避让孔，在两个孔位位置预留螺丝柱或者通孔即可完成安装，整体突出壳体表面的高度控制在合理范围内，不会因为突出过高导致外接线路被意外磕碰拉扯。接口内部的接触件安装槽位尺寸精度控制严格，能保证接触件安装后的位置度，避免出现接触不良、信号传输中断的问题。法兰面与设备壳体接触的位置预留了密封胶圈的安装槽（如果有密封需求可以加装薄型密封胶圈），不需要额外修改结构就能满足IP54左右的防护等级需求，适合在有少量粉尘、偶尔有液体泼溅的普通工业场景或者办公场景使用。

在做整机结构设计时，这类连接器的选型需要重点关注安装法兰的平面度、孔位位置度、接口内部的导向结构是否合理，不少工程师在选型时只关注接口的电气参数，忽略了机械结构的细节，导致量产时出现装配困难、安装后缝隙过大、插拔手感差等问题，这款连接器的结构设计在机械层面做了足够的细节优化，能有效规避这类常见的装配问题，不管是做新设备的接口设计，还是做旧设备的接口替换，都能很好地适配对应的安装空间，减少结构修改的工作量。在三维建模过程中，这类零件需要重点约束安装面的平面度公差、安装孔的位置度公差、接口内部配合面的尺寸公差，才能保证加工出来的零件能顺利完成装配，不会出现干涉或者间隙过大的问题，建模时对壁厚做均匀化处理，也能避免后续开模或者3D打印时出现变形问题，保证零件的尺寸稳定性。
