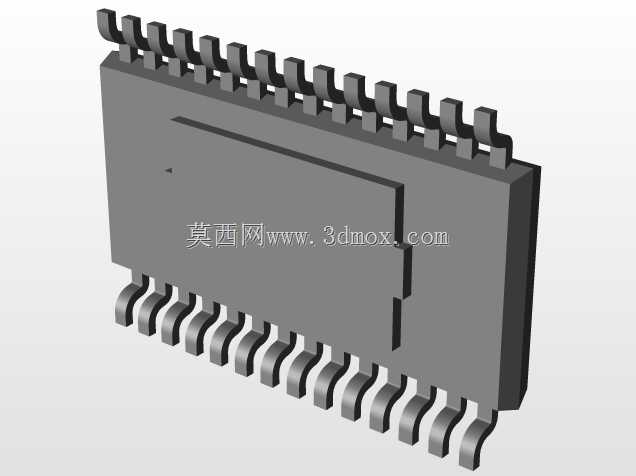

德州仪器DRV8818电机驱动芯片结构建模

在步进电机驱动控制的硬件设计环节，驱动芯片的封装结构建模是PCB布局、结构干涉校验、散热方案设计的核心基础，DRV8818作为德州仪器推出的两相步进电机驱动器件，其HTSSOP封装的三维结构还原，直接影响驱动板卡的装配可靠性与长期运行稳定性。做这类电子元器件的三维建模，不能只停留在外观轮廓的复刻，要结合实际生产装配的全流程需求，把每一处结构细节和工程应用场景对应起来。

从实际应用场景来看，DRV8818常被用在小型自动化设备的步进驱动回路里，比如3D打印机的挤出机与轴运动驱动、桌面型贴标机的送料步进控制、小型雕刻机的轴系驱动，还有一些工业检测设备的精密位移台驱动，这类场景对板卡的安装空间有严格限制，很多时候驱动板要嵌在设备的狭小结构腔体内，芯片的外形尺寸、引脚伸出长度、散热焊盘的位置，都会直接影响板卡的布局布线和结构装配。建模的时候首先要锚定封装的安装边界：HTSSOP-28封装的本体宽度、长度公差要控制在工业级装配允许的范围内，引脚的共面度偏差要符合SMT贴片的工艺要求，不能出现引脚翘曲高度超过0.1mm的建模误差，否则后续做PCB装配干涉检查的时候，会出现虚拟装配和实际生产不符的问题。

这款芯片的功能特性决定了它的结构设计重点：它内置了H桥驱动电路，能输出最高2.5A的驱动电流，工作时芯片本体的发热是结构设计必须考虑的点，所以建模的时候要准确还原芯片底部的裸露散热焊盘结构，这个焊盘不仅是电气接地的连接点，更是核心的散热通道，在做整机结构设计的时候，这个位置要对应预留散热过孔或者散热片的安装空间，如果建模时遗漏了这个散热焊盘的凸起结构，后续做热仿真或者结构装配时，就会出现散热片贴合不严、接地连接不可靠的问题。另外芯片两侧的鸥翼型引脚，建模时不能只做简单的拉伸造型，要还原引脚的弯折弧度和末端的焊盘接触段长度，引脚的间距严格按照2.54mm？不对，HTSSOP封装的引脚间距是0.65mm，这个尺寸必须精准，因为SMT贴片时钢网的开口设计、焊盘的布局都要和引脚位置完全匹配，要是引脚间距的建模出现0.05mm以上的偏差，后续导出的STEP模型用于PCB结构校验时，就会误判引脚和焊盘的对齐度，给生产带来不必要的改板成本。

设计思路上，做这类芯片的三维结构，要优先服务于结构设计的工程需求，而非单纯的外观展示：首先要确定安装基准面，也就是芯片本体的底面，这个面是和PCB表面贴合的基准，所有的尺寸标注都要从这个基准面出发，引脚的高度、本体的厚度、散热焊盘的凸起高度，都要相对于这个基准面做公差约束。其次要区分结构的功能区域：两侧的引脚是电气连接与机械固定的结构，本体的塑封部分是绝缘与芯片保护结构，底部的散热焊盘是热传导与辅助固定结构，建模时不同区域的结构特征要和实际生产的元器件一致，比如塑封本体顶部的标记凹槽，虽然不影响装配，但在做整机BOM的可视化校验时，能帮助产线人员快速识别芯片型号，避免错料。另外要考虑芯片周边的安装间隙，在模型的外围要预留出SMT贴片时吸嘴的取料空间，以及后续维修时热风枪拆卸的操作空间，这些边界虽然不属于芯片本身的结构，但在做整机结构布局时，是必须纳入考量的安装边界条件。

从实际选型的角度来说，准确的芯片三维模型能帮助结构工程师在设计初期就规避很多问题：比如很多小型设备的驱动板是安装在电机旁边的，板卡和电机外壳的间隙很小，如果芯片的本体厚度建模偏薄，实际装配时就可能出现芯片顶部和电机外壳干涉的问题；要是引脚的弯折角度建模不对，做引脚成型或者贴片工装设计的时候，就会出现工装和引脚不匹配的情况。还有散热设计环节，准确的芯片外形尺寸能帮助工程师计算散热片的适配尺寸，确定导热垫的厚度，保证芯片工作时的结温在允许范围内，避免出现过热保护的情况。

另外要注意，这类集成电路的建模不需要还原芯片内部的晶圆结构，只需要把外部和装配、散热、电气连接相关的结构特征做精准还原即可，过度建模内部结构不仅会增加模型的文件大小，还会给后续的装配仿真带来不必要的计算负担。建模完成后要对照实际元器件的样件做尺寸校验，比如用游标卡尺测量芯片本体的长宽厚、引脚的伸出长度、引脚的宽度，确保模型的尺寸和实物一致，这样导出的通用格式模型才能在不同的三维软件里正常使用，满足结构设计、PCB布局、生产工艺设计等多环节的使用需求。在做设备的整机数字化样机搭建时，这类精准的元器件模型是数字孪生的基础，能让虚拟装配的结果完全匹配实际生产的装配状态，减少样机调试阶段的结构修改次数，缩短设备的研发周期。
