1.5英寸增量模块化联锁零件存储分隔盒

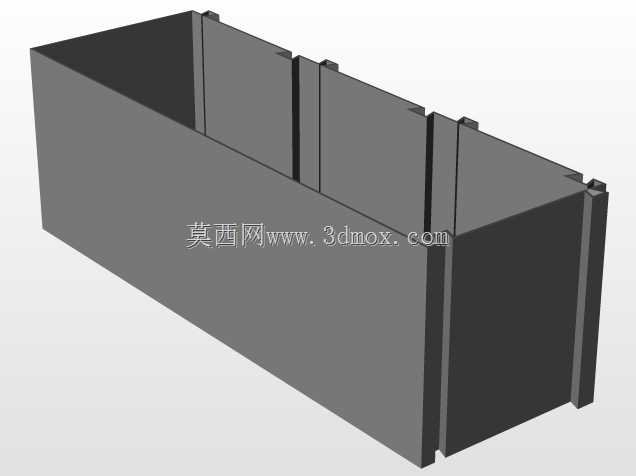

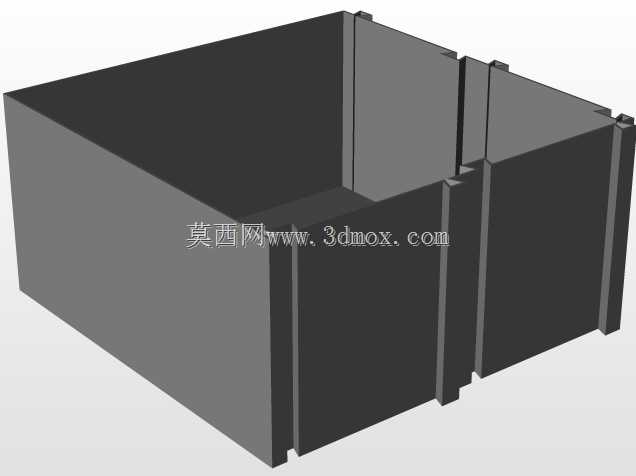

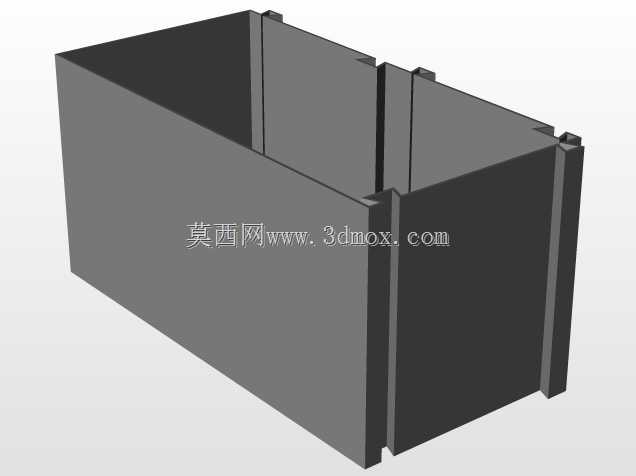

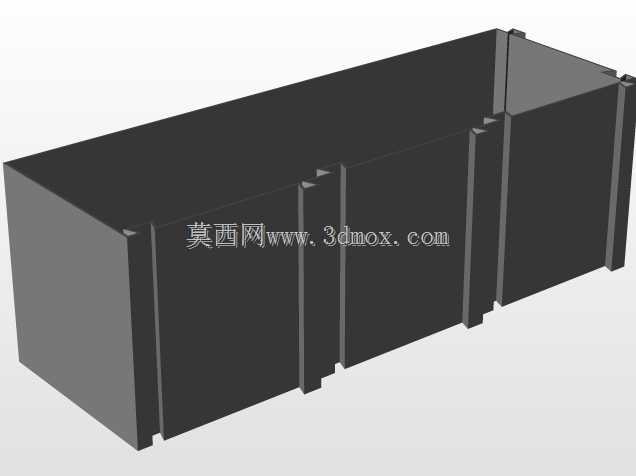

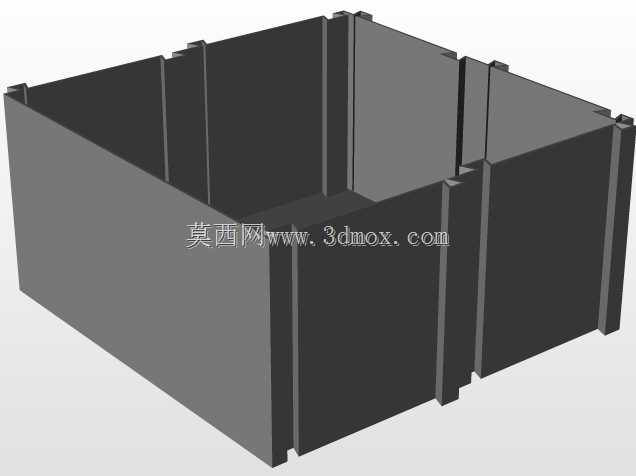

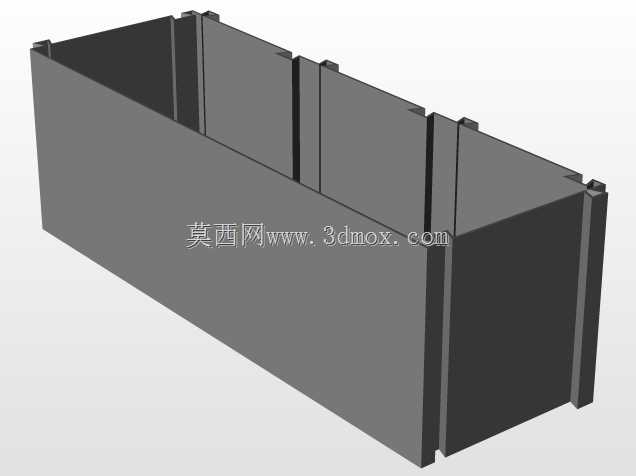

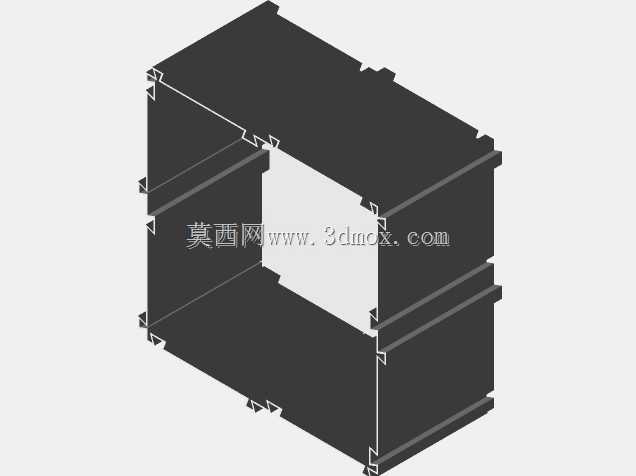

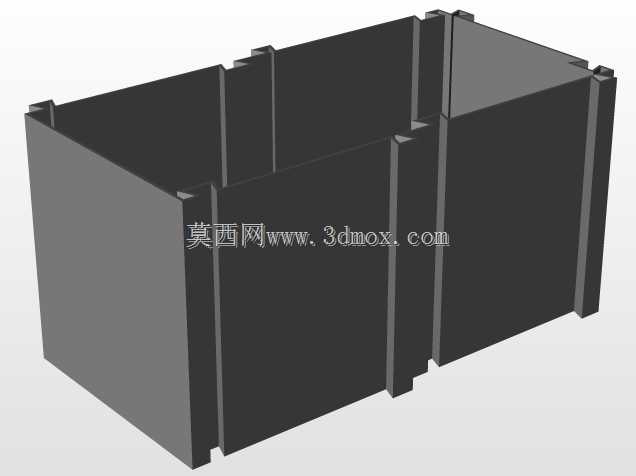

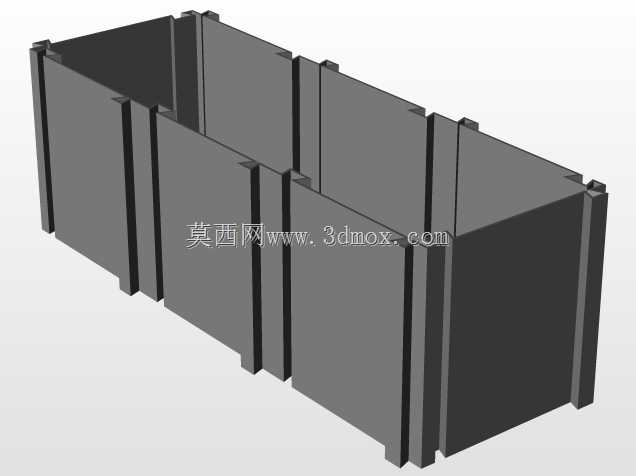

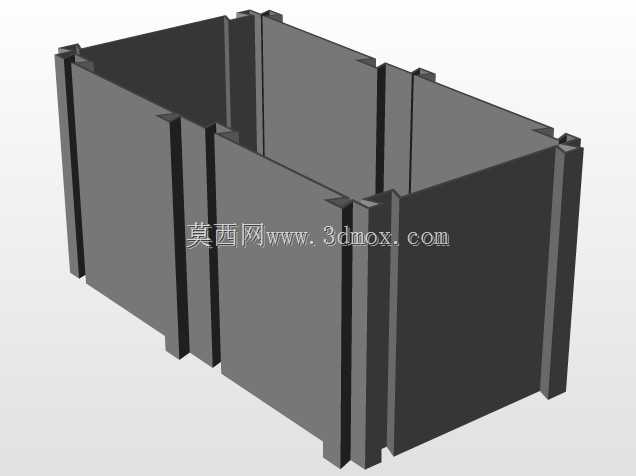

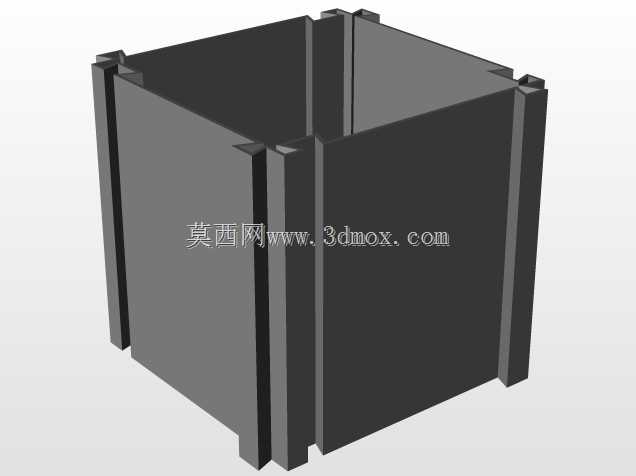

在电子装配车间、五金维修工位、小型零件仓储场景中，零散的螺丝、接线端子、贴片元件、小型结构件的分类收纳一直是影响作业效率的关键细节，传统无分隔的收纳盒容易出现不同规格零件混放、取用时翻找耗时的问题，这款模块化联锁存储分隔结构正是针对这类场景开发的实用收纳载体。该结构采用1.5英寸即38.1毫米的标准增量模数设计，这一模数匹配多数工业级零件收纳柜的抽屉内槽分格尺寸，同时适配桌面零散零件收纳的常用摆放规格，用户可根据待收纳零件的数量、尺寸灵活组合不同数量的单元模块，无需定制整体式收纳槽，大幅降低小批量多品类零件的收纳成本。结构设计上采用侧边联锁拼接逻辑，相邻单元的侧边设置互锁卡位结构，拼接后不会出现单元移位、缝隙过大导致小尺寸零件卡入缝隙的问题，拼接完成的整体结构可直接放入标准抽屉，也可单独放置在工作台面作为临时零件收纳区。结构的挤压成型宽度设置为5毫米，这一壁厚参数兼顾了结构刚性与材料利用率，采用常用热塑性塑料注塑成型时，5毫米壁厚可避免成型过程中出现缩痕、翘曲问题，同时日常使用中承受常规的磕碰、挤压不会出现侧壁变形，保证拼接卡位的配合精度长期稳定；层高设置为2毫米的边缘挡边，这一高度既可以避免零件从单元顶部滑出，又不会因为挡边过高遮挡视线，取放零件时可以直接看到单元内的零件类型，无需抬高视线越过挡边查找。该系列结构包含角件、边缘件、中心件三种基础单元，角件用于拼接组合的转角位置，两个相邻侧边设置联锁结构，另外两个侧边为平整封闭面，作为组合收纳区的边界；边缘件用于组合结构的直边位置，单侧边设置联锁结构，另一侧为平整封闭面；中心件四个侧边均设置联锁结构，可在四个方向拼接其他单元，三种单元通过不同数量的组合，可适配不同宽度、深度的抽屉内空间，也可根据工作台面的可用区域灵活调整组合后的整体外形。实际使用中，针对电子维修工位，可将不同阻值的电阻、不同规格的电容、常用的接插件分别放置在独立单元中，拼接后放置在工作台顺手位置，焊接、装配时无需在多个零散收纳盒间翻找；针对五金加工工位，可将不同规格的螺丝、螺母、垫片、小型弹簧分别收纳，组合后放入工具柜抽屉，拉开抽屉即可清晰看到所有零件分类，避免不同规格零件混放导致的装配错件问题。结构的内壁做了微小的拔模斜度设计，注塑成型后脱模顺畅，同时内壁光滑无凸起，取放小型零件时不会出现零件卡在内壁接缝处的问题；底部设置0.5毫米高的防滑凸点，单独放置在桌面时不会因为台面轻微倾斜出现滑动，拼接组合后凸点共同支撑整体结构，放置平稳无晃动感。联锁卡位的配合间隙控制在0.1毫米，拼接时无需施加过大外力即可卡合到位，拆分时也可直接沿垂直方向提起单元即可分离，不会出现卡位过紧导致拆分困难、或者卡位过松导致拼接后松脱的问题。针对不同尺寸的零件收纳需求，基于1.5英寸的基础模数，可延伸出双倍、三倍宽度的扩展单元，收纳体积稍大的接线端子、小型开关类零件，所有扩展单元的联锁结构与基础单元完全通用，可实现不同尺寸单元的混拼，进一步提升收纳的灵活性。
