数控设备用PID控制板组件结构设计

这套控制组件的设计，最初是面向小型数控雕刻、桌面级铣削设备的主轴转速闭环控制场景做的适配，日常车间里做小型五金件精雕、木工浮雕加工的设备，经常会遇到主轴负载波动导致转速掉速、走刀纹路不均的问题，这套控制单元就是为解决这类工况下的转速稳定控制做的结构整合。从实际落地的用途来看，它可以直接对接主轴驱动单元与转速反馈模块，实时采集主轴的实际运行转速，和设定的目标转速做差值运算后动态调整输出驱动信号，保证在不同吃刀深度、不同材质加工的负载变化下，主轴转速始终维持在设定区间内，避免闷刀、烧刀或者加工面粗糙度超差的问题。

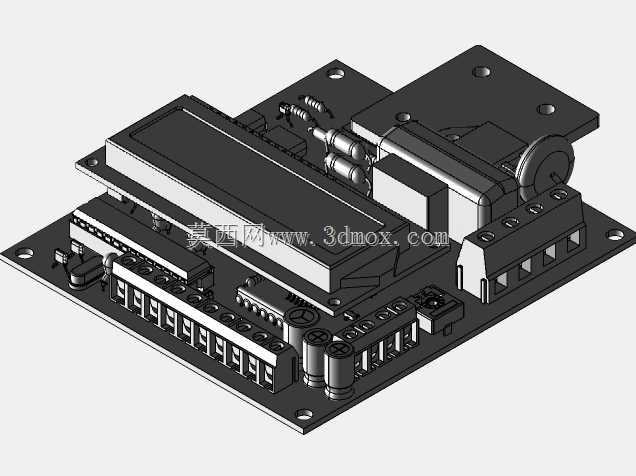

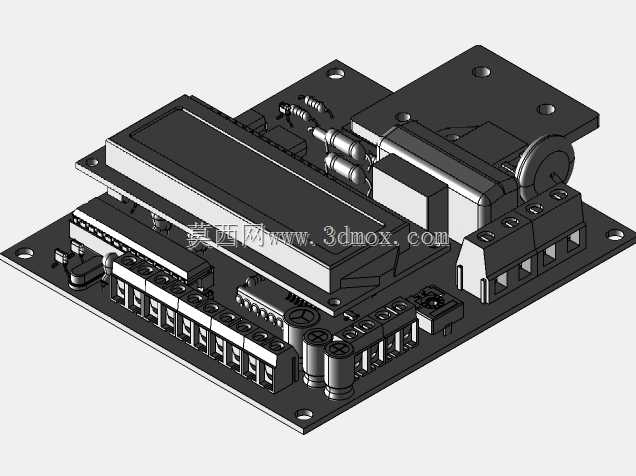

从功能特性的结构落地来看，整个组件把显示单元、按键操作区、接线端子排、核心控制电路、功率驱动模块全部整合在一块环氧基板上，没有做分散式的模块拼接，减少了车间现场布线的接插件数量，也降低了设备运行震动导致的接插件松脱故障概率。板载的双排大电流接线端子分别对应电源输入、主轴驱动输出、转速反馈信号输入、启停控制信号接入，每个端子的螺丝锁紧位都预留了足够的螺丝刀操作空间，就算是设备已经完成整机装配，后期维护拆接线的时候也不需要额外拆除周边的其他结构件。显示模块直接通过排针固定在基板上方的支撑柱上，屏幕的显示面和设备操作面板的开窗位置齐平，不需要额外做转接排线，装配的时候直接把整个控制板顺着设备电控仓的导轨槽推到位，拧好四个角的固定螺丝就能完成机械安装，后续接线只需要对应端子标识逐根压接即可。

设计思路上没有追求过度紧凑的堆叠布局，而是优先考虑了车间工况下的散热与抗干扰需求：功率驱动元件和核心控制芯片之间预留了足够的爬电距离，大电流走线路径和弱信号采样路径在基板上做了分层布置，避免大电流通断时的电磁干扰影响转速采样的精度，进而导致控制震荡。安装边界的尺寸设定是参考了市面主流桌面数控设备的电控仓标准安装位做的适配，基板四个角的安装孔位间距和通用的电控板安装支架完全匹配，固定孔的直径适配M3的沉头螺丝，安装后基板底部和电控仓安装面之间预留了3mm的间隙，避免基板背面的焊盘直接接触金属安装板造成短路，同时也能让空气在基板下方形成流通通道，带走功率元件工作时产生的热量。

显示单元的安装位置做了可微调的结构冗余，因为不同批次采购的1602液晶显示屏，外框尺寸和安装孔位会有小幅的公差，设计时特意把屏幕的固定孔做成长圆孔，就算屏幕的实际安装尺寸有±0.5mm的偏差，也能通过调整固定位置让屏幕和面板开窗完美对齐，不会出现屏幕偏位、显示区域被面板遮挡的问题。板载的蜂鸣器、状态指示灯都布置在靠近面板的一侧，设备运行时的状态提示音可以顺利透过面板的出声孔传出，指示灯的光线也能正对操作者的观察视角，不需要俯身凑近电控仓就能判断设备的运行状态。接线端子的排布顺序是按照现场接线的操作逻辑设置的，最外侧是强电电源输入端子，往内依次是驱动输出端子、信号输入端子、控制端子，强电和弱电端子之间做了凸起的隔离筋，避免接线时线头脱落搭到相邻端子造成短路故障，也能防止后期维护时误碰强电端子引发安全问题。

整个结构设计没有多余的装饰性结构，所有的结构特征都是围绕实际装配、维护、长期运行的可靠性做的考量，比如基板边缘做了圆角处理，避免装配时锋利的板边划伤操作人员的手，所有大质量的元件比如电解电容、继电器都在引脚焊接的基础上增加了点胶固定，就算设备长期处于加工震动的工况下，也不会出现元件引脚脱焊、元件松动移位的问题。从实际装机的适配性来看，这套控制组件不仅可以用在数控雕刻机上，只要是需要做直流电机转速闭环控制的小型设备，比如小型传送带、桌面级钻孔设备、调速抛光机，都可以直接适配安装，不需要对安装结构做大幅修改，只需要根据具体的设备参数调整控制参数即可，结构层面的通用兼容性做了充分的预留。
