紧凑型外啮合齿轮液压动力输送单元

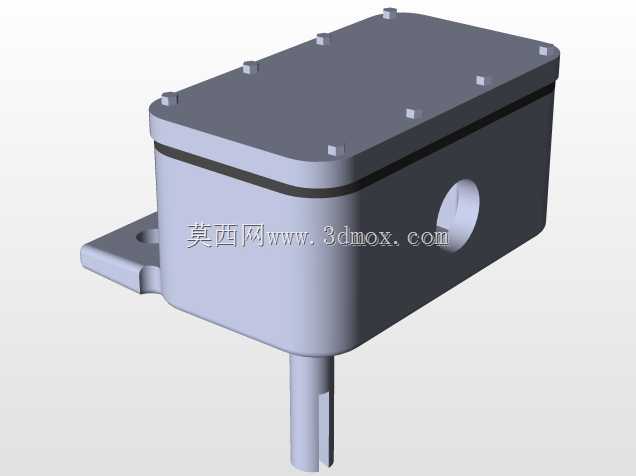

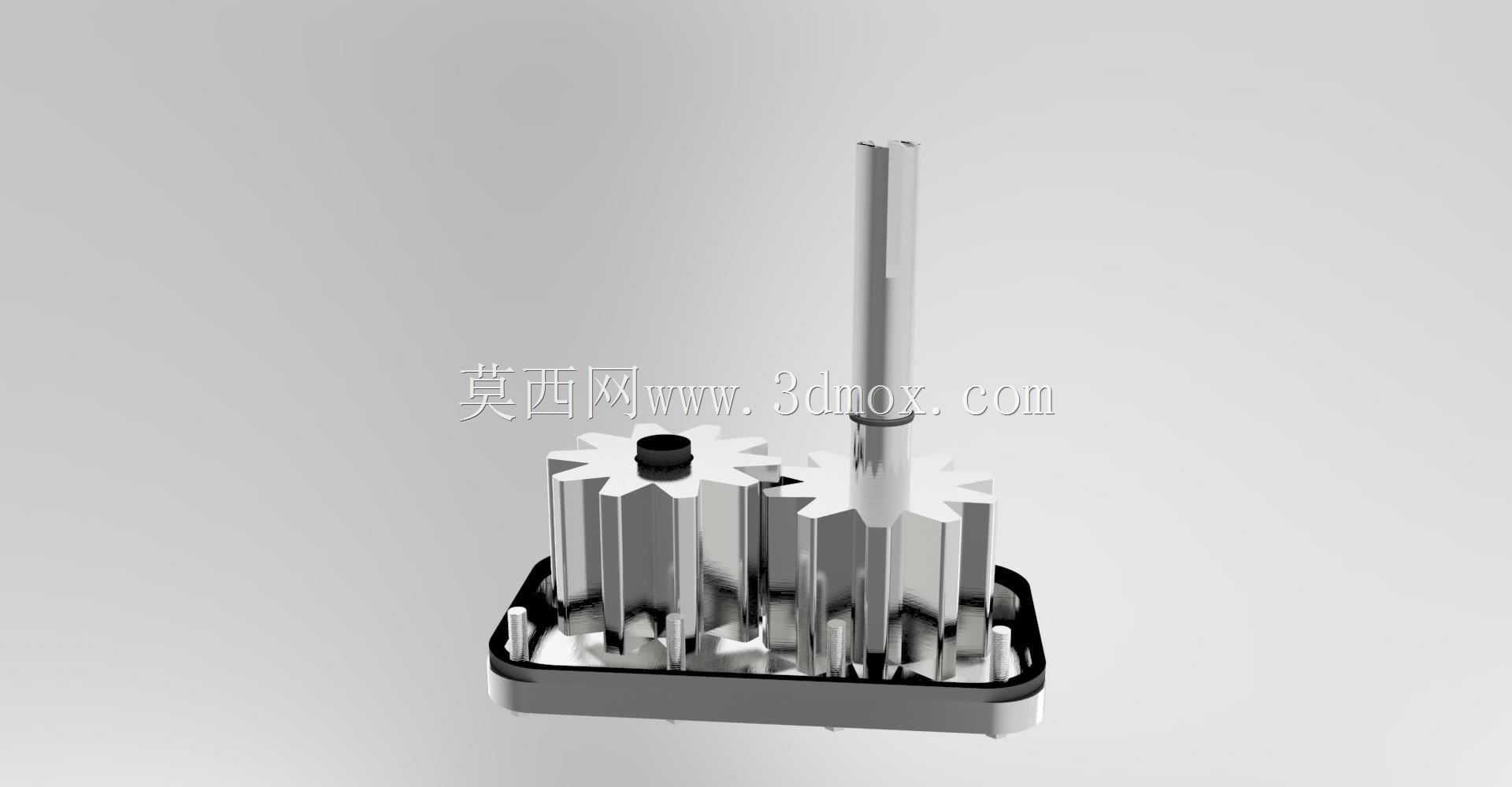

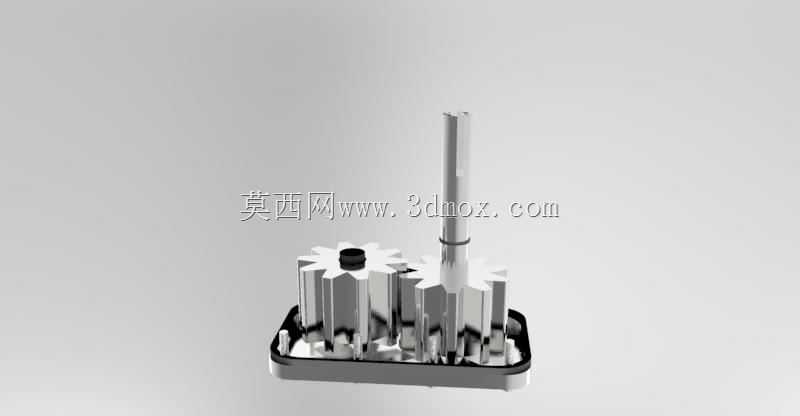

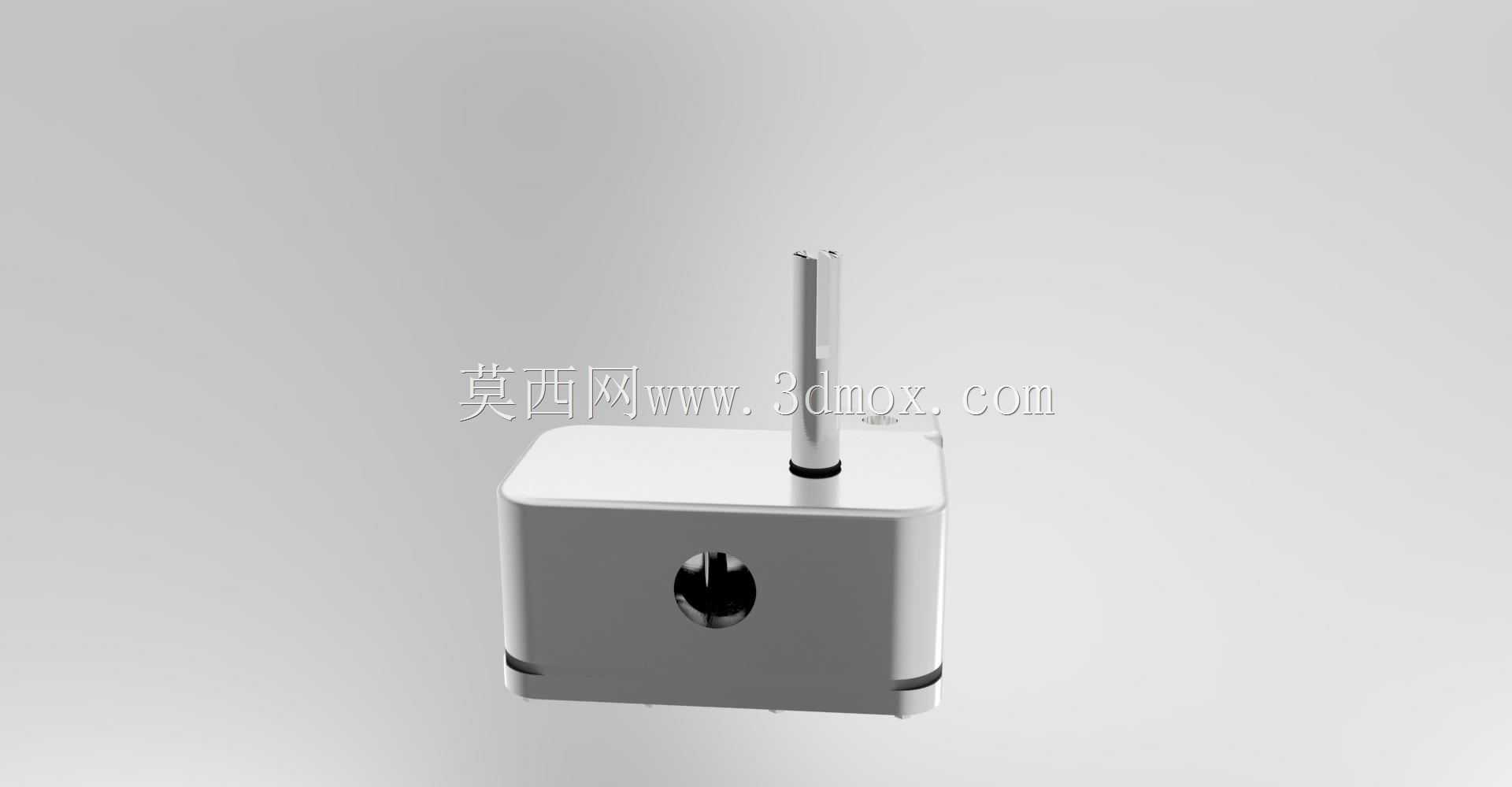

　　在机床液压站、小型工程机械辅助油路、自动化设备润滑系统这类安装空间局促的应用场景里，这类紧凑型齿轮泵的适配性优势非常突出，不同于大流量柱塞泵需要预留较大的安装检修空间，该款齿轮泵采用方正的箱式壳体设计，所有安装固定孔位均布置在壳体底部平面，安装时可直接贴合设备基座的安装面，不需要额外设计转接支架，能有效压缩液压动力单元的整体占用空间。从实际功能来看，该泵依靠壳体内一对参数完全匹配的外啮合齿轮做相对回转运动，轮齿逐步脱开的一侧形成负压腔完成液压油吸入，轮齿逐步啮合的一侧形成高压腔完成压力油输出，属于典型的容积式流体输送元件，输出流量稳定，压力脉动小，非常适合为中低压液压回路提供稳定的动力源，也可用于润滑系统的定量油脂输送，

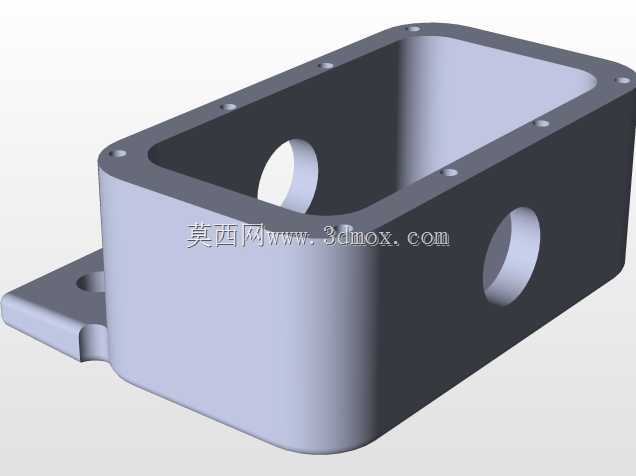

　　在低速运行工况下也能保持稳定的输出特性，不会出现明显的流量衰减。设计过程中优先考虑了壳体的刚性与密封可靠性，壳体采用一体化铣削成型的结构，减少了拼接密封面的数量，从根源上降低了高压工况下的渗漏风险，输入轴采用伸出式单轴结构，轴端与壳体配合处设置了多层密封组件，既可以防止内部液压油向外渗漏，也能阻挡外界的粉尘、切削液等杂质进入泵体内部，适配车间复杂的作业环境。进出油口采用对称布置在壳体侧端面的设计，安装时可根据实际管路走向选择不同的接口方向，不需要对泵体本身做结构修改，管路排布的灵活性更高。安装边界方面，壳体的方正外形没有突出的冗余结构，输入轴的伸出长度经过精准核算，既保证和联轴器、驱动电机的连接配合长度足够，

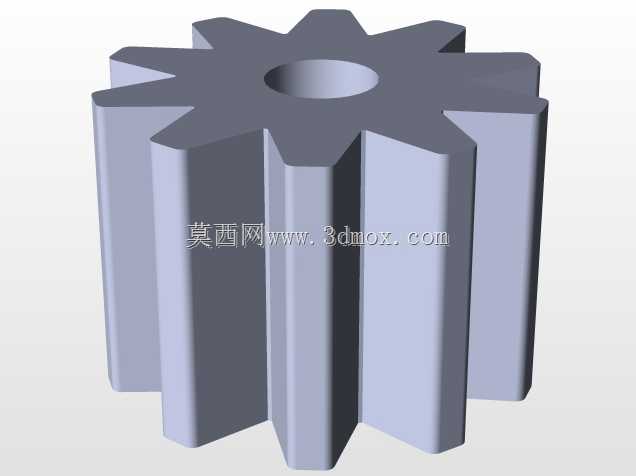

　　也不会因为轴伸过长导致运行时出现径向跳动，底部安装孔的孔距按照通用液压元件的安装规范设计，可直接匹配市面上多数标准电机的安装法兰，也能适配常见的油路块集成安装需求，不需要额外加工定制转接件。在实际选型匹配时，可根据系统需要的工作压力、流量参数匹配对应功率的驱动电机，该泵的内部齿轮采用等模数等齿宽设计，运转时齿轮啮合的重合度高，运行噪音更低，齿轮端面与侧板之间设置了间隙补偿结构，长期运行磨损后可自动补偿间隙，维持容积效率在较高水平，不需要频繁拆解调整内部间隙。壳体表面做了硬质氧化处理，抗腐蚀能力更强，即使在湿度较高的车间环境或者输送带有一定腐蚀性的液压介质时，也能保持较长的使用寿命。不同于分体式结构的齿轮泵，

　　该款泵的端盖与壳体采用定位销精准定位，拆解维护后重新装配时不会出现配合错位的问题，日常维护只需要定期检查轴端密封的磨损情况、更换进油口的滤芯即可，维护难度低，不需要专业的工装设备就能完成常规保养作业。在润滑系统应用场景中，该泵可直接安装在设备的油箱顶部，进油口直接插入油箱液面以下，省去了复杂的吸油管路布置，减少了吸油阻力，能有效避免吸空现象的发生，输出端可直接连接分油器为各个润滑点提供定量的润滑油，整体结构非常紧凑。
