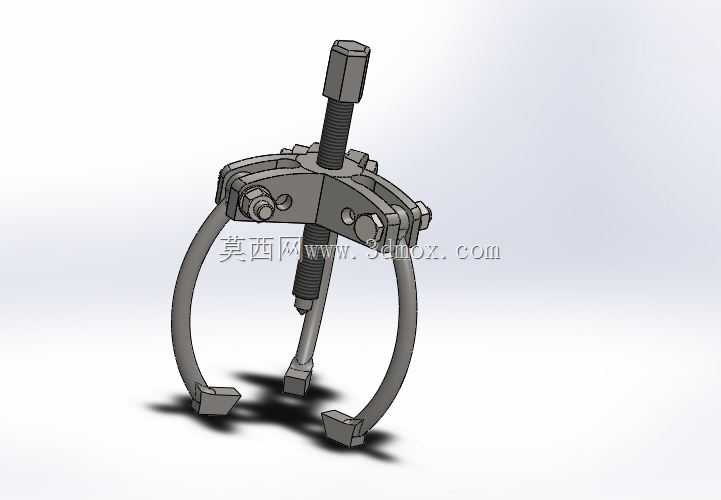

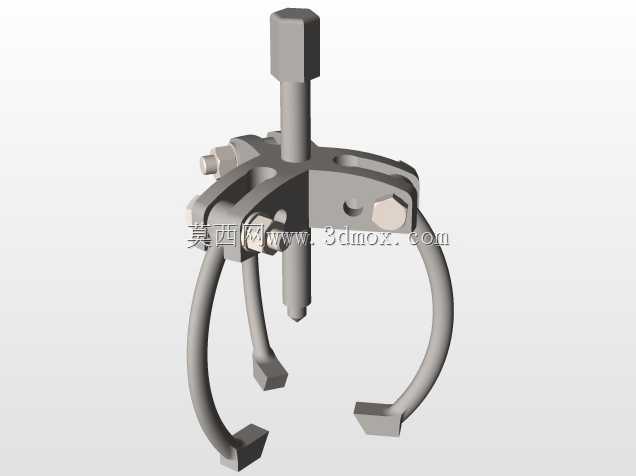

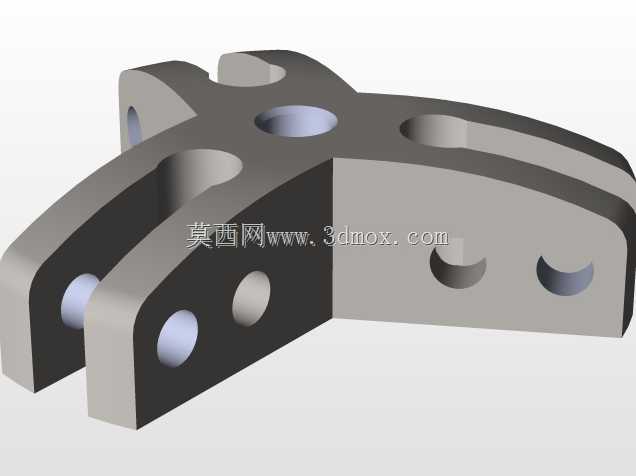

在设备运维、机械装配、机修车间的日常作业场景里,轴承过盈配合拆卸一直是高频且考验工装适配性的环节,过盈装配的轴承内圈与轴颈、外圈与轴承座孔的结合面在长期运行后会产生咬合、锈蚀,直接敲击拆卸极易造成轴颈拉伤、轴承保持架变形甚至轴承座开裂,这款三爪结构的拉拔工具正是针对这类拆卸痛点设计的专用工装。从功能实现逻辑来看,该工具核心依靠中心螺杆的顶推作用力转化为三爪的轴向拉拔力,作业时三个卡爪可同步张开或收拢,适配一定直径范围内的轴承外圈或内圈卡位,中心螺杆的端部采用球面顶头设计,顶在轴端中心孔位置时可自动找正,避免顶推过程中出现偏载,防止拉拔力方向偏移导致的卡爪滑脱、轴端损伤。设计阶段首先考虑的是卡爪的受力合理性,卡爪的勾部做了加厚处理,勾持端面与卡爪主体呈直角过渡,能完全贴合轴承端面的受力位置,避免拉拔时勾部应力集中断裂;卡爪与主体架的连接采用铰接式结构,每个卡爪可绕铰接销轴小幅度摆动,既能适配不同直径的轴承卡位,也能在拉拔过程中自动补偿角度偏差,保证三个卡爪的受力均匀,不会出现单爪过载的情况。主体架采用三臂辐射式结构,三个铰接座沿中心螺杆的轴线呈120度均匀分布,这种对称布局能让拉拔力均匀作用在轴承的整个圆周上,避免轴承因单侧受力出现倾斜卡滞,甚至在拆卸过程中崩裂。中心螺杆采用梯形螺纹传动,相比普通三角螺纹,梯形螺纹的牙根强度更高,承载能力更强,传动过程中的自锁性也更好,转动螺杆施加拉拔力时不会出现力的回退,作业人员可以通过扳手转动螺杆头部的六方结构,逐步施加稳定的轴向拉力,不需要额外的冲击载荷就能将轴承从配合位缓慢拉出,大幅降低拆卸过程对周边零部件的损伤。从安装边界与适配尺寸来看,该工具的三爪最大张开直径覆盖常规中小型设备的常用轴承尺寸范围,最小收拢直径可适配小规格深沟球轴承、圆锥滚子轴承的拆卸需求,中心螺杆的有效行程满足常规轴伸端的轴承拆卸距离要求,不需要额外加装接长杆就能完成大部分常规检修场景的作业;整体结构没有多余的零散部件,卡爪与主体架始终保持铰接连接,不会出现作业过程中零件脱落丢失的情况,适合在车间现场、野外设备抢修等复杂环境下使用。实际作业时,先根据待拆卸轴承的直径调整三个卡爪的张开角度,将卡爪的勾部牢牢卡在轴承的对应端面,转动中心螺杆让顶头顶住轴端的中心位置,确认三个卡爪的卡位均匀、没有偏斜后,用扳手匀速转动螺杆头部,随着螺杆的进给,三个卡爪会同步带动轴承沿轴向缓慢移动,直到轴承完全脱离配合面,整个过程不需要敲击轴承或轴体,能完整保留轴和轴承座的配合面精度,也能在轴承未损坏的情况下实现完整拆卸复用。不同于两爪拉马容易出现的受力偏斜问题,三爪对称结构的稳定性更强,即使是安装在垂直轴、倾斜轴上的轴承,也能保证拉拔力与轴线重合,不会出现卡爪滑脱的安全隐患;卡爪的铰接位置做了限位设计,张开到最大直径时会被限位结构挡住,避免卡爪张开过度导致的脱落,收拢到最小直径时也不会互相干涉。在日常设备运维场景中,这类拉拔工具除了拆卸轴承,也可适配皮带轮、联轴器、齿轮等过盈配合安装的盘类零件拆卸,只需要调整卡爪的卡位位置就能实现多用途作业,是机修工位必备的通用工装之一。设计过程中对各个受力部件的强度做了匹配,主体架、卡爪、中心螺杆都采用高强度结构钢材质,表面做了发黑防锈处理,能适应车间内的油污、潮湿环境,长期使用也不会出现锈蚀卡滞,螺杆的螺纹部分做了润滑处理,转动时阻力小,施加较小的扳手力矩就能产生足够的拉拔力,降低作业人员的劳动强度。
