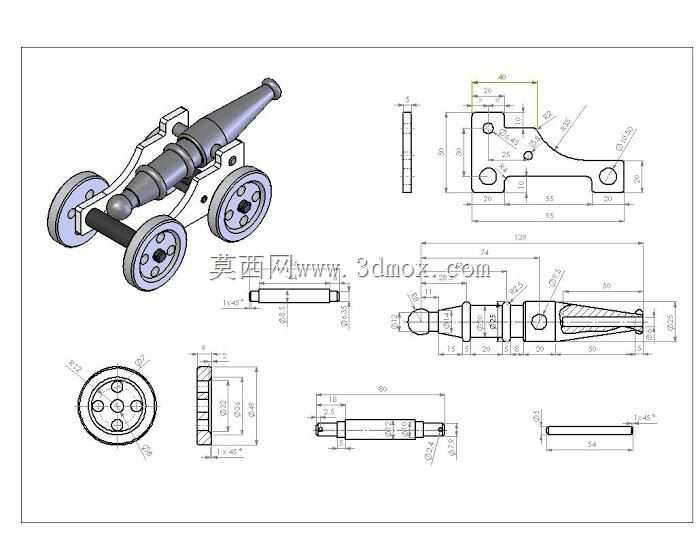

带轮架式仿古小炮结构设计作品

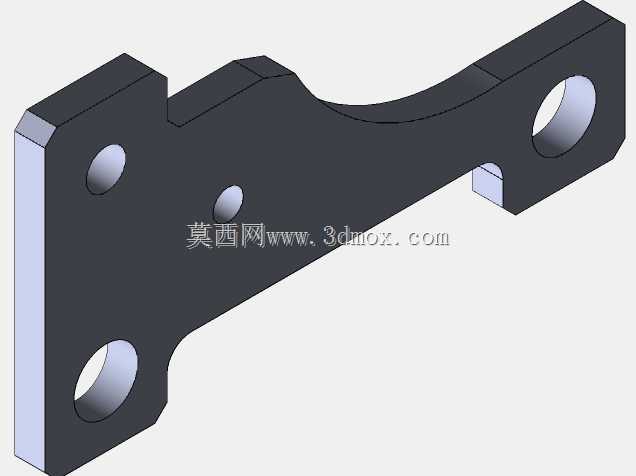

　　这套带轮架式仿古小炮的结构设计，常被用作机械结构装配训练的典型载体，也可作为工艺摆件的结构原型使用，在机械制图教学、三维建模技能实训场景中应用广泛，能帮助从业者熟悉轴类、板类、轮盘类零件的配合逻辑与装配约束关系。从实际功能来看，该结构还原了早期轮式火炮的基础运动与支撑特性，轮架部分承担炮身承载、短距离推移的功能，炮身与架体的铰接结构可实现俯仰角度的调整，各零件间的配合完全遵循机械装配的公差配合逻辑，没有冗余的装饰性结构，所有几何特征都服务于装配关系与功能实现。设计过程中优先从装配基准入手，先确定炮架两侧板的定位基准，以轮轴的安装孔位作为核心装配基准，两侧板的孔位同轴度、孔间距公差直接决定轮组转动的顺畅度，

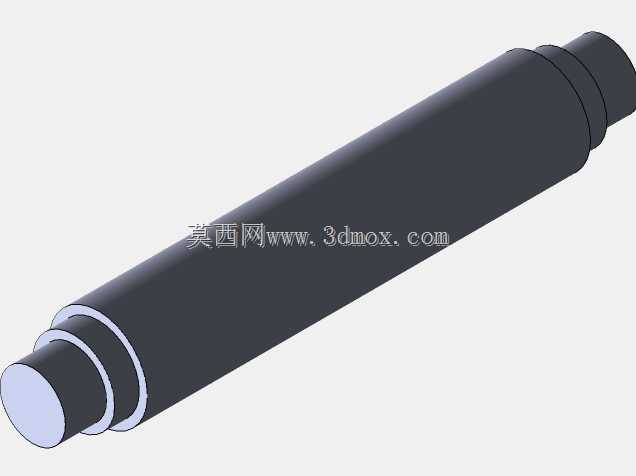

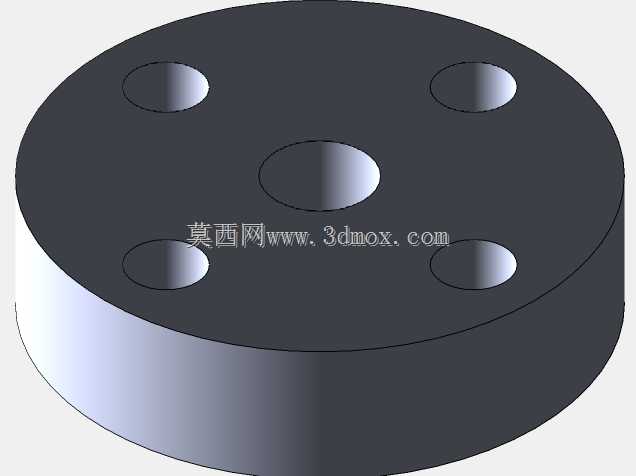

　　因此在建模阶段就对安装孔的位置度做了约束，避免后续装配出现轮组卡滞、偏磨的问题。炮身部分的结构设计兼顾了外形还原与装配可行性，炮尾的球头结构与架体上的铰接槽配合，实现俯仰转动的同时限制轴向窜动，炮身的重心位置经过排布，落在轮轴与架体支撑点的合理区间内，保证静态放置时的稳定性，推移过程中不会出现前倾后仰的问题。轮盘部分采用多螺栓孔的辐条式结构，既还原了老式木轮的外形特征，也通过均匀分布的安装孔实现轮盘与轮轴的可靠连接，轮轴与侧板孔位采用间隙配合，保证转动时无卡顿，轴端的限位结构可防止轮组轴向脱出，所有配合面的尺寸都经过匹配校验，不存在过约束或欠约束的装配问题。从安装边界来看，整套结构的外形尺寸完全适配常规桌面摆放的需求，架体的宽度、

　　轮组的直径、炮身的长度比例协调，各运动部件的活动范围内没有干涉结构，炮身俯仰时不会与架体侧板、轮组发生碰撞，推移时轮组的转动行程不受其他零件阻碍。整套结构的零件拆分逻辑符合机械加工的工艺要求，板类零件可通过板材切割成型，轴类零件可通过车削加工完成，轮盘类零件可通过铣削或3D打印实现，没有出现无法加工的异形封闭结构，每个零件都预留了合理的装夹定位面，符合实际生产的工艺逻辑。在装配逻辑上，采用从下到上的装配顺序，先将轮轴与两侧板组装，再安装轮组与轴端限位件，之后装入炮身铰接结构，最后完成炮身与架体的连接，整个装配流程无需要特殊工装，依靠常规工具即可完成组装，各零件的装配顺序符合机械产品的常规装配工艺，没有出现需要强行装入的过盈配合结构，

　　也没有因零件拆分不合理导致的装配死角。这套结构虽然尺寸小巧，但涵盖了机械设计中常见的孔轴配合、铰接转动、螺栓连接、限位定位等典型结构，对于刚接触三维建模与机械装配的从业者来说，能通过这套结构熟悉从零件建模到虚拟装配的完整流程，理解装配基准、公差配合、运动干涉检查等核心设计要点，也可作为非标小型轮式支撑结构的设计参考，其架体与承载部件的铰接逻辑、轮组的排布方式，都可以迁移到小型移动工装、便携支撑设备的结构设计中。
