汽车变速箱用密封垫片结构设计

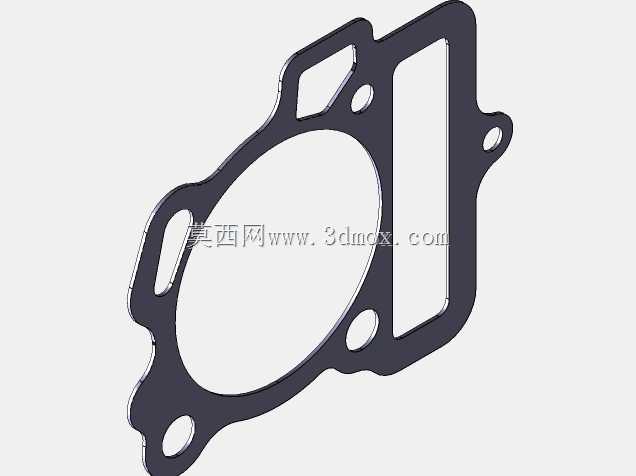

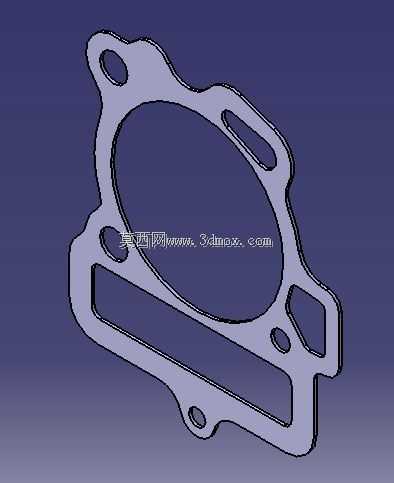

　　这类异形密封垫片主要应用在小排量动力单元与变速箱的结合端面，核心作用是填补两个金属结合面之间的微观加工间隙，阻断润滑油、油气的渗漏路径，同时阻隔外部粉尘、水汽进入腔体内部，避免传动部件出现异常磨损。从实际装机场景来看，这类垫片的安装边界完全匹配结合面的轮廓走向，中间大尺寸镂空区域是为动力输出端的运动部件预留避让空间，侧边的长条形镂空对应腔体内部的油道、气道位置，不会阻断介质的正常流通，周边分布的多个小圆孔完全对齐结合面上的螺栓安装位，装配时螺栓穿过孔位锁紧后，能给垫片施加均匀的压紧力，避免局部压合不实出现渗漏。

　　设计这类垫片的时候，首先要逆向扫描结合面的完整点云数据，提取结合面的轮廓边界、所有孔位的中心坐标与孔径尺寸，还要重点核对结合面的平面度公差，针对平面度偏差稍大的区域，适当调整垫片的局部厚度补偿量，保证压紧后整个密封面的比压均匀。轮廓走线的时候要注意，垫片的外边缘要比结合面的外轮廓单边留出0.8-1.2mm的余量，内边缘要比腔体内部的轮廓单边缩进0.5-1mm，既不会因为垫片尺寸过小导致密封面覆盖不全，也不会因为垫片伸入腔体内部，被运动部件剐蹭产生碎屑污染润滑油。

　　从功能特性来看，这类垫片采用薄型耐油基材冲压成型，基材本身具备一定的压缩回弹率，在螺栓锁紧的压紧力作用下，能充分填充金属结合面上刀纹、微小凹坑等加工缺陷，当设备运行出现温度变化导致结合面产生微小热胀冷缩间隙时，垫片的回弹性能可以持续填补间隙，维持密封性能。和传统的密封胶涂覆工艺相比，这类成型垫片的装配一致性更好，不需要人工控制涂胶的宽度与厚度，不会出现涂胶过多堵塞油道、涂胶过少密封失效的问题，后期拆解维护的时候也不需要反复清理结合面上的残胶，能大幅提升装配和维修的效率。

　　实际选型匹配的时候，要重点核对垫片的所有安装孔位的位置度公差，孔位偏差不能超过0.1mm，否则装配时螺栓无法顺利穿过，强行锁紧会导致垫片局部被拉扯变形，破坏密封面的完整性。还要确认垫片的厚度公差，整体厚度偏差要控制在±0.05mm以内，避免局部过厚导致结合面压合间隙过大，或者局部过薄导致压合比压不足。针对变速箱这类长期接触高温润滑油的工况，垫片的基材要选用耐温耐油的复合材料，能在-40℃到120℃的工作温度区间内保持弹性稳定，不会因为长期浸泡在润滑油里出现材质溶胀、脆化开裂的问题。

　　在三维建模过程中，要优先绘制结合面的投影轮廓，先定位所有安装孔、避让孔的中心位置，再绘制内外轮廓的平滑曲线，所有转角位置都要做R0.5以上的圆角过渡，避免冲压加工的时候出现应力集中导致垫片边角开裂，也能避免装配时尖锐的边角划伤操作人员或者结合面的密封涂层。建模完成后要做干涉检查，确认垫片装配后和周边的运动部件、紧固件之间至少保留0.3mm以上的安全间隙，不会在设备运行过程中出现剐蹭磨损。这类垫片虽然属于小型基础零件，但密封性能直接影响变速箱的运行可靠性，一旦出现渗漏问题，会导致润滑油液位下降，传动部件润滑不足出现烧蚀、打齿等严重故障，因此设计过程中每一个尺寸细节都要结合实际装机工况反复核对，不能仅凭二维图纸直接拉伸建模，要结合实际装配的公差累积情况做适当的尺寸优化。
