三角造型便携迷你扬声器结构设计

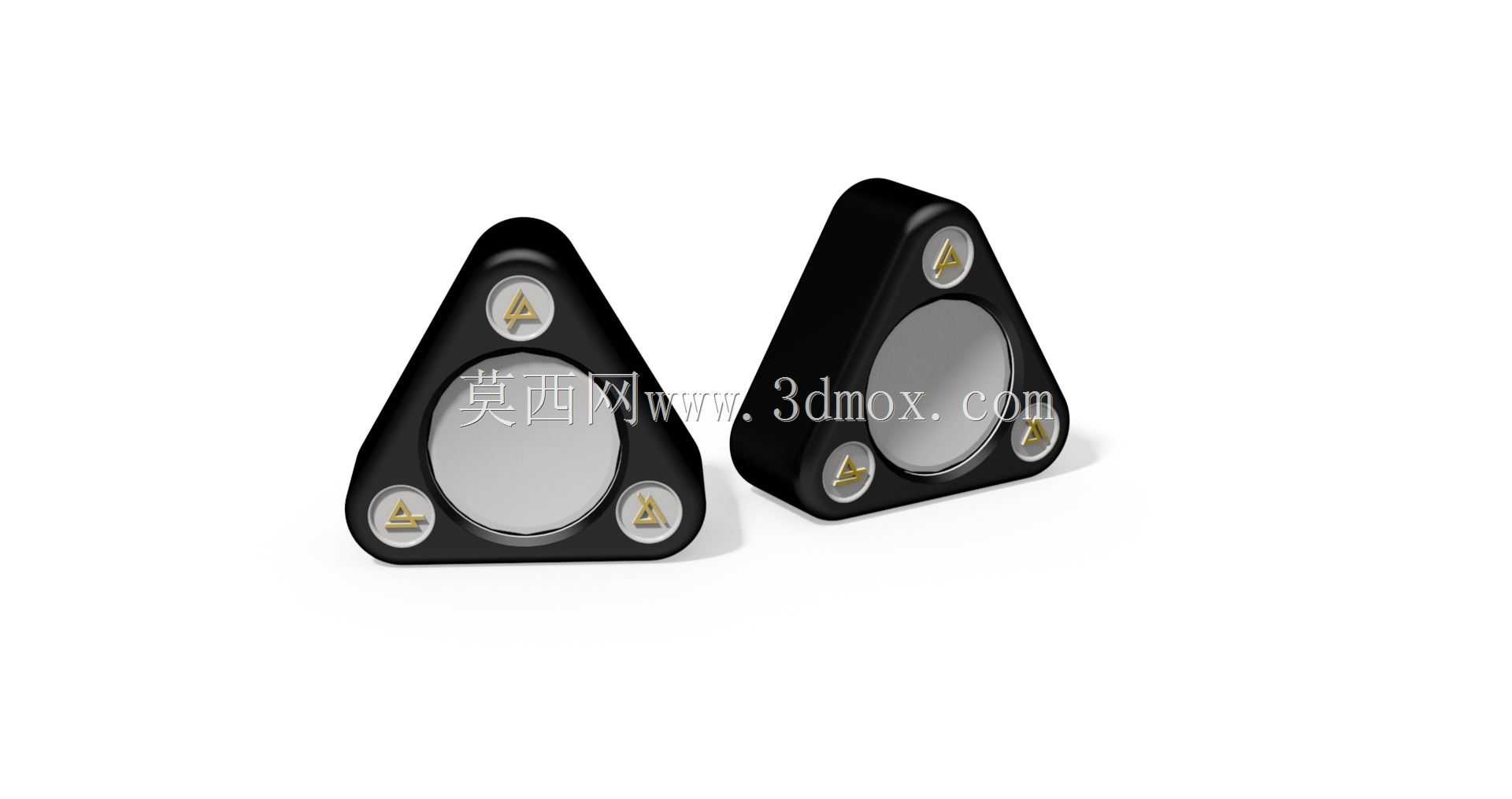

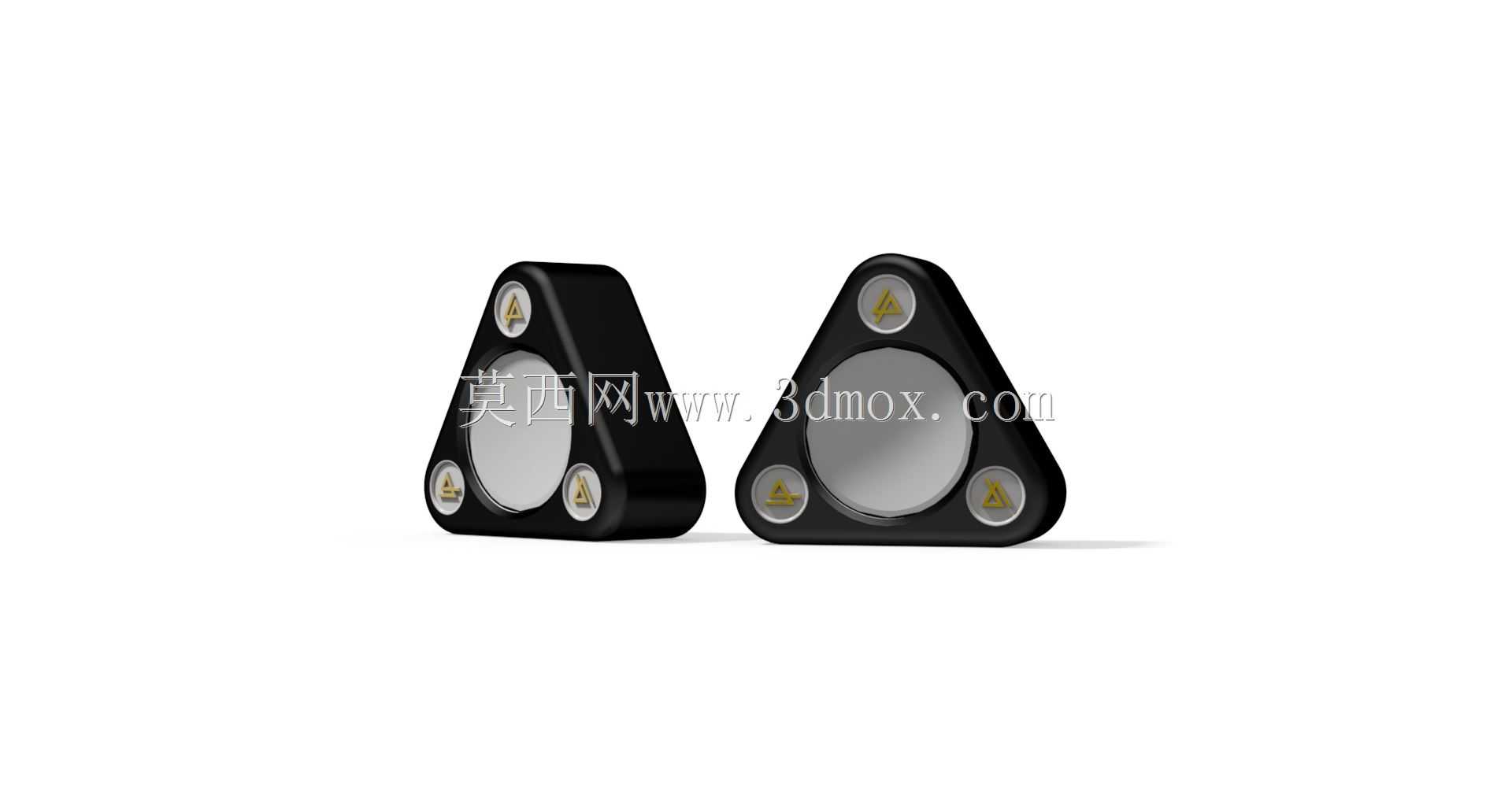

这款三角构型的迷你扬声器，在消费类便携声学设备的结构设计中，属于兼顾空间利用率与放置稳定性的典型方案。日常应用场景覆盖桌面近场听音、随身户外便携使用、小型数码设备外接扩声等领域，区别于常规圆形或方形扬声器单体的独立使用设计，这款产品将声学腔体、支撑结构、外观造型做了一体化整合，不需要额外搭配外壳支架即可直接放置使用。从实际用途来看，它既可以作为独立的小型外放单元搭配手机、便携播放器使用，也可以作为集成部件嵌入小型桌面摆件、文创周边产品中作为发声组件，三角的外轮廓在放置时能形成三个稳定的支撑触点，哪怕是在略有倾斜的不平整桌面，也不会像圆形单体那样容易滚动滑落，相比常规立式方形扬声器，抗侧翻的能力提升明显。

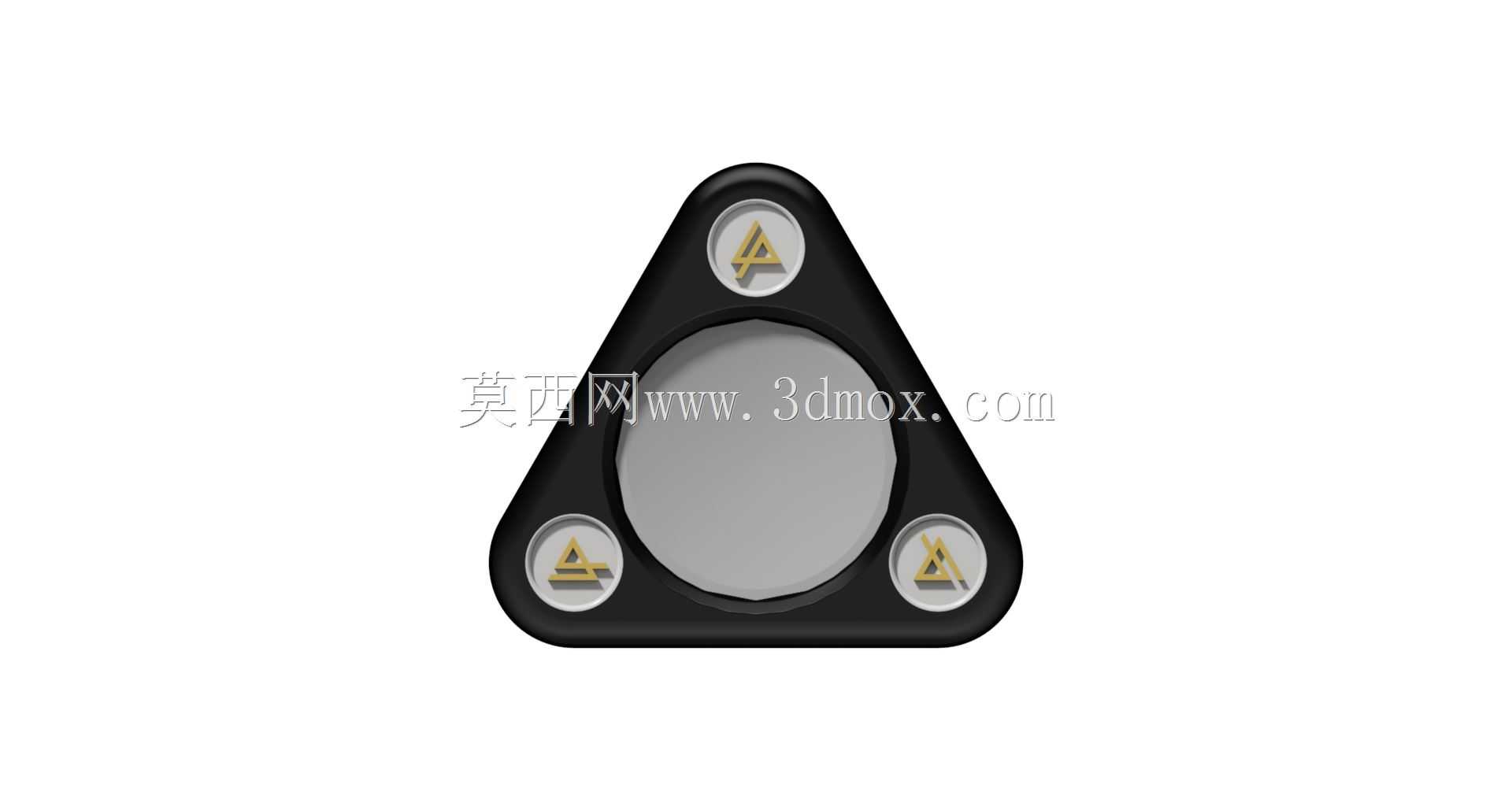

设计思路上，首先围绕小体积下的声学腔体容积做了权衡，三角造型的内部腔体没有做规则的正三角形直壁设计，而是在三个角位做了圆弧过渡的内凹处理，既减少了内部驻波的产生，也让外部握持时的贴合度更好，不会有尖锐的棱角硌手。三个角位预留的标识安装位，既可以做品牌标识的粘贴或注塑嵌入，也能作为防滑脚垫的安装点位，当需要将扬声器倒置或者侧放使用时，三个角位的防滑垫能直接接触支撑面，不需要额外增加支撑结构。正面的发声单元采用了偏心安装的布局，没有放在三角轮廓的几何中心，而是偏向其中一条边的位置，这样的布局一方面给内部的驱动电路板、接线端子留出了足够的安装空间，避免腔体内部元器件和振膜产生干涉，另一方面也让近场听音时的声轴指向更符合人耳的高度，当扬声器平放在桌面时，发声面的朝向会有一个微小的仰角，不需要额外调整角度就能让声音直接传递到听音位置。

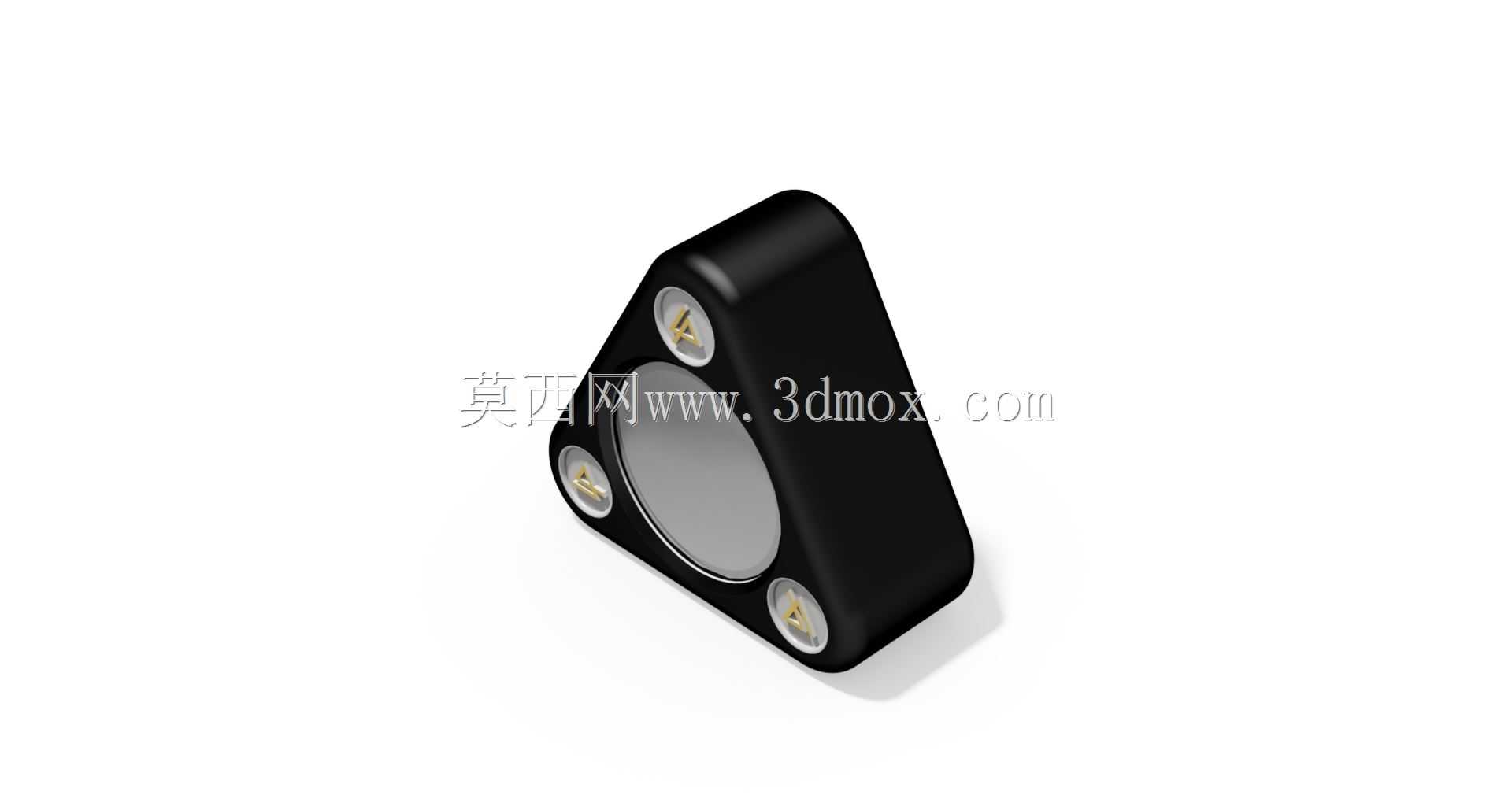

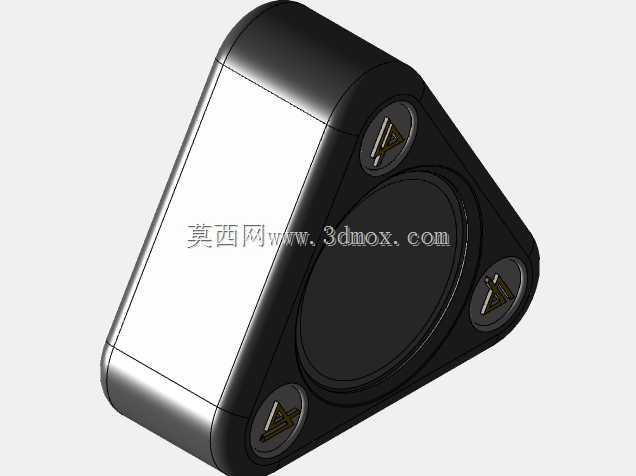

外形尺寸与安装边界方面，整体轮廓的外接圆直径控制在常规掌心握持的尺寸范围内，厚度方向做了边缘收薄的处理，最薄的边缘位置厚度不到中心位置的二分之一，既减轻了整体重量，也让视觉上更显轻薄。安装接口的位置设置在三角轮廓其中一个角的侧边，不会被支撑面遮挡，插拔充电线或者音频线的时候不需要挪动扬声器本体。腔体的合模线设置在三角轮廓的中部分模位置，上下壳体采用卡扣加超声波焊接的方式固定，不需要额外打螺丝，既保证了腔体的密封性，提升低频发声的效果，也让外表面没有外露的螺丝孔，外观整体性更强。三个角位的内部做了加厚的筋位设计，当产品意外跌落时，冲击力会首先作用在三个加厚的角位，通过筋位的形变吸收冲击能量，保护内部的发声单元和电路板不会因为直接撞击而损坏。

从结构设计的细节来看，发声单元的固定位做了环形的密封胶圈安装槽，装配时胶圈被压紧在单元和壳体之间，避免腔体漏气导致的声学性能下降，内部的走线槽沿着腔体的内壁布置，用卡扣固定线材，避免线材在腔体内部晃动产生异响。腔体内部没有做多余的隔断，整个连通的空间作为发声的后腔，在小体积下尽可能保证了低频的响应效果，同时在对应振膜后方的位置预留了少量的吸音棉安装空间，可以根据实际的调音需求填充不同厚度的吸音棉，调整声学表现。外部的表面处理采用了哑光磨砂的质感，不容易残留指纹和划痕，三个角位的标识位做了下沉0.2mm的凹槽，粘贴标识的时候可以快速定位，不会出现标识贴歪的情况。
