多叶片离心式风机叶轮结构设计

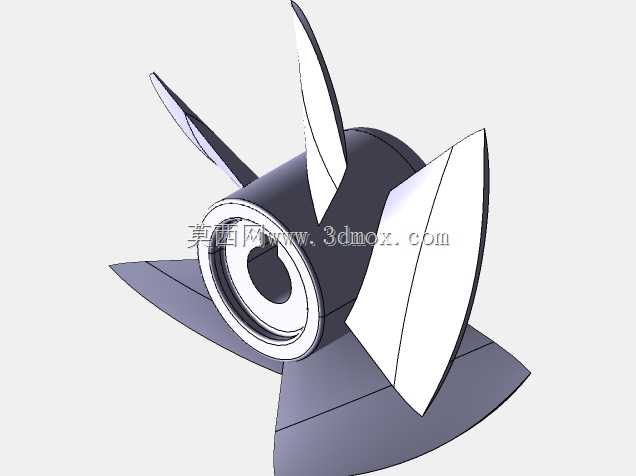

　　这类叶轮结构常见于低压通风散热场景，从家用散热风机到工业机柜排风、小型设备通风回路都能见到同结构的部件，核心作用是通过旋转带动叶片对流体做功，完成指定空间内的空气输送、热量置换，部分同结构叶轮也会适配小型物料输送的负压回路，不过这类曲面叶片的结构更多偏向空气介质的输送场景，毕竟叶片曲面的曲率设计是针对低粘度空气的流场优化的。从结构上看，这个叶轮采用了多叶片周向均布的设计，叶片的空间扭转角度是经过流场匹配的，旋转时叶片前缘切入空气的角度能有效减少入口紊流，降低旋转过程中的气动噪音，同时叶片从轮毂处到外缘的曲率渐变，能让空气在叶片流道内平稳加速，最终从叶轮外缘沿切向甩出，匹配对应的蜗壳结构就能形成稳定的风压输出。

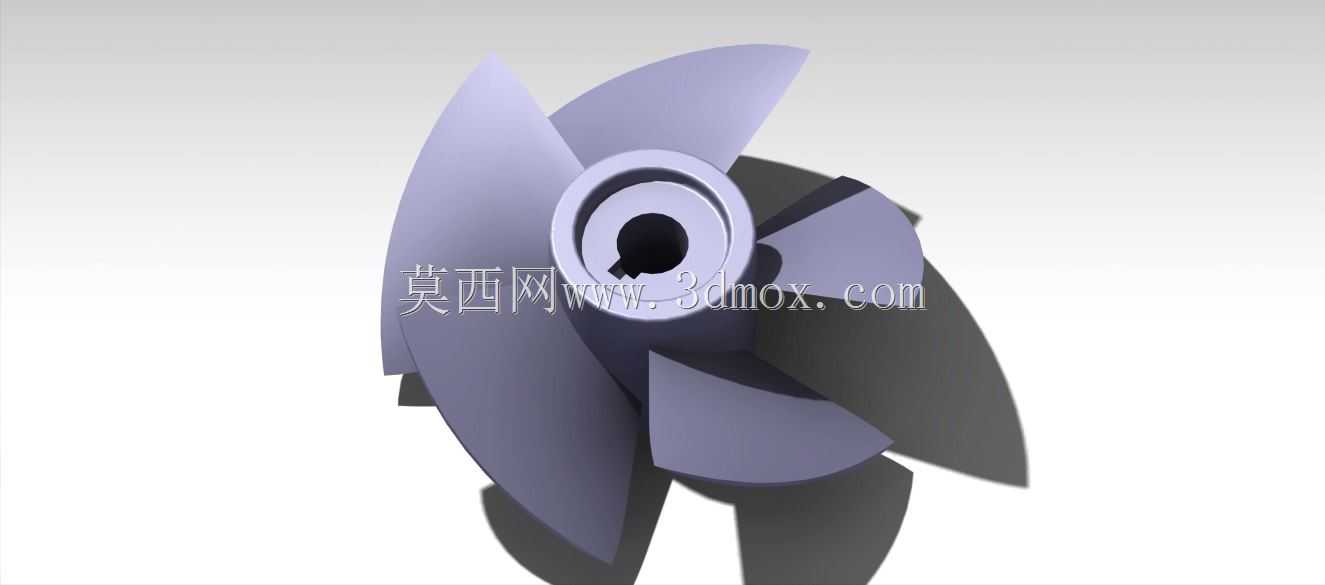

　　轮毂部分做了带键槽的中心孔设计，这种结构是为了和驱动电机的输出轴实现周向固定，传递电机输出的扭矩，键槽的尺寸匹配常规小型电机的轴伸标准，安装时不需要额外做转接结构，直接套入电机轴后通过轴端挡圈或者顶丝就能完成轴向固定，安装边界上，轮毂的轴向长度刚好覆盖电机轴伸的配合长度，不会出现和电机端盖干涉的情况，叶轮的最大回转直径也适配常规小型风机的蜗壳内径，安装后叶片外缘和蜗壳内壁的间隙控制在合理范围，既不会因为间隙过大造成风压泄漏，也不会因为间隙过小出现运转擦碰的风险。设计这类叶轮的时候，首先要确定的是目标工况的风压和风量参数，根据参数反推需要的叶片数量、叶片进出口安装角，还有轮毂比，也就是轮毂直径和叶轮总直径的比值，

　　这个比值直接影响叶轮的通流面积，轮毂比过小会导致叶片根部的强度不足，运转时容易出现叶片振动断裂的问题，轮毂比过大则会压缩通流面积，降低风量输出效率。叶片的厚度设计也需要兼顾强度和气动性能，根部和轮毂衔接的位置做了圆角过渡，减少应力集中，避免长期高速旋转下出现根部疲劳开裂的问题，叶片从根部到外缘厚度逐渐减薄，既能降低叶轮整体的转动惯量，减少电机启动时的负载，也能优化叶片外缘的流场状态，减少尾迹紊流带来的能量损失。实际选型适配的时候，要注意叶轮的旋转方向和叶片曲面的朝向匹配，反向安装的话会导致风压风量大幅下降，甚至出现电机过载的情况，同时要确认叶轮的动平衡等级，这类高速旋转的部件，出厂前都会做动平衡校正，残余不平衡量控制在标准范围内，

　　避免运转时出现振动过大、噪音超标的问题，影响配套设备的使用寿命。另外这类叶轮的材质一般选用工程塑料或者铝合金，工程塑料材质的成本低、重量轻，适合家用、办公设备的散热场景，铝合金材质的强度更高、耐温性能更好，适合工业设备的通风回路，能适应更高的工作温度和更复杂的工况环境。在做三维建模的时候，叶片的曲面构建是核心难点，需要先根据气动计算得到的不同截面翼型坐标，通过放样或者曲面扫描的方式生成连续的叶片曲面，之后阵列得到所有叶片，再和轮毂部分做布尔合并，最后完成中心孔、键槽这些安装结构的细节设计，建模过程中要注意叶片和轮毂衔接位置的曲率连续，避免出现尖角、碎面的问题，不然后续做仿真分析或者开模生产的时候都会出现问题。
