写实9V叠层电池外观结构三维数模

　　在手持检测仪器、早期晶体管收音设备、独立式烟雾探测报警器、民用对讲机、小型数字时钟这类低功耗便携电子设备的结构开发流程中，9V规格叠层电池是绕不开的标准供电配件，做整机结构布局时，电池仓的尺寸边界、触点对位精度直接决定了设备的供电可靠性，很多新手结构工程师容易忽略这类标准件的细节建模，要么把顶部的卡扣式触点做的公差过大导致接触不良，要么把外壳的棱边圆角做的不符合实体尺寸，导致电池仓开模后出现装卡过紧或者松旷的问题。

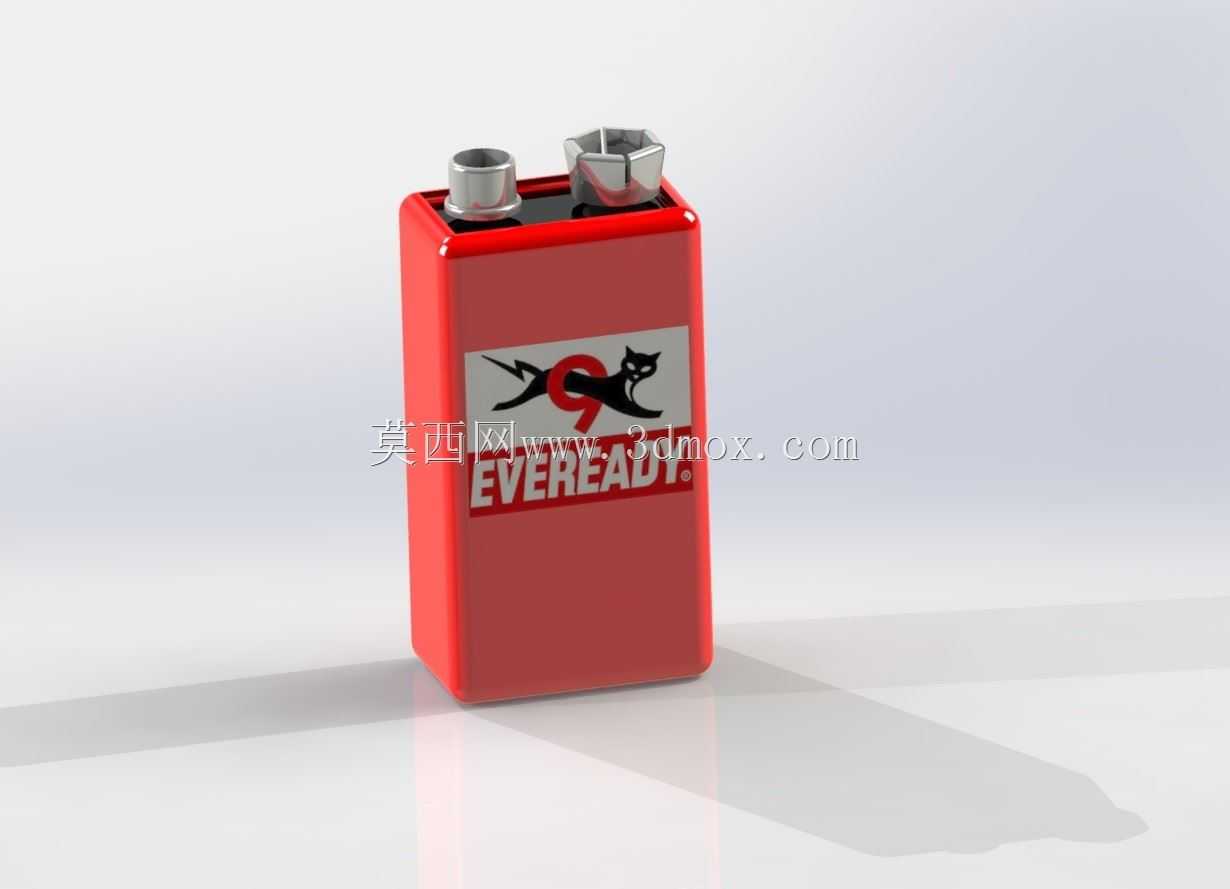

　　这个数模还原了民用9V电池的典型外观特征，整体采用带圆角的长方体棱柱造型，外壳做了红色塑封层的质感还原，顶部的两个极性触点做了差异化结构设计，一个为内凹式圆柱形负极触点，一个为外凸式六角形正极卡扣，和实体产品的触点结构完全匹配，做结构干涉检查的时候，可以直接调用这个数模放到电池仓装配体里，验证仓体的内部净空、触点弹片的压缩行程、仓盖的扣合间隙，不用再反复测量实体样品的尺寸，能大幅缩短前期结构验证的周期。

　　从实际应用场景来看，这类9V电池的供电场景大多对设备的待机可靠性有要求，比如烟雾探测器需要常年挂装在建筑顶面，电池仓的结构必须保证电池在长期静置、环境温湿度变化的情况下不会出现松脱，触点的对位偏差不能超过0.3mm，否则容易出现接触断电的问题；手持对讲机的电池仓因为经常伴随设备跌落、震动，除了尺寸匹配之外，还要在数模里验证电池侧壁和仓体筋位的贴合度，预留0.2mm的装配间隙，避免温度变化导致塑壳膨胀后电池无法取出。

　　建模过程中对产品的功能特性做了对应还原，外壳的圆角过渡不是统一的R角，棱边的小圆角和顶部触点周围的沉台结构都做了区分，塑封表面的标识区域做了平整化处理，和实体电池的标签粘贴区域对应，做产品渲染或者装配动画的时候，可以直接在这个区域替换不同品牌的标签贴图，不用再额外做面的拆分。很多工程师在做电池仓设计的时候，容易忽略电池顶部触点的突出高度，把仓体顶部的让位空间做的不足，导致电池装入后顶住仓盖，实际上这类9V电池的触点突出外壳顶面的高度有统一的行业尺寸规范，两个触点的中心距也有标准值，这个数模里的触点位置、突出高度都按照民用常规款9V电池的实测尺寸做了还原，调用的时候可以直接提取两个触点的中心坐标，来设计PCB板上的接触弹片或者电池仓的金属触点位置，不用再反复核对标准手册的尺寸参数。

　　从安装边界的角度来说，这类电池的外形尺寸公差控制比较严格，长度、宽度、高度的公差都在±0.5mm以内，做结构设计的时候，仓体的内部长宽高尺寸需要在电池实体尺寸的基础上预留合理的装配间隙，间隙过小会导致电池装入取出困难，间隙过大则会导致电池在仓内晃动，影响触点接触的稳定性。另外，不同化学体系的9V电池外壳尺寸基本一致，不管是碳性、碱性还是可充电的镍氢款9V电池，外形安装尺寸都遵循统一的规范，所以这个数模可以适配绝大多数使用9V叠层电池的设备结构设计场景，不管是做民用消费电子的结构验证，还是做工业检测仪器的电池仓布局，都可以直接调用。

　　在做设备的跌落仿真分析的时候，也可以把这个数模赋予对应的材质属性，模拟电池在仓体内的冲击位移，验证仓体筋位的强度、触点的抗冲击能力，避免设备跌落之后出现电池移位、触点脱开的问题。很多刚入行的结构设计师觉得标准件不需要精细建模，随便拉个长方体代替就行，实际上到了手板验证阶段，往往会出现各种装配问题，要么是电池装不进去，要么是触点对不准，反而要花更多时间修改结构，用精准的标准件数模做前期的装配验证，能有效减少后期手板和开模的修改次数，降低整体的开发成本。
