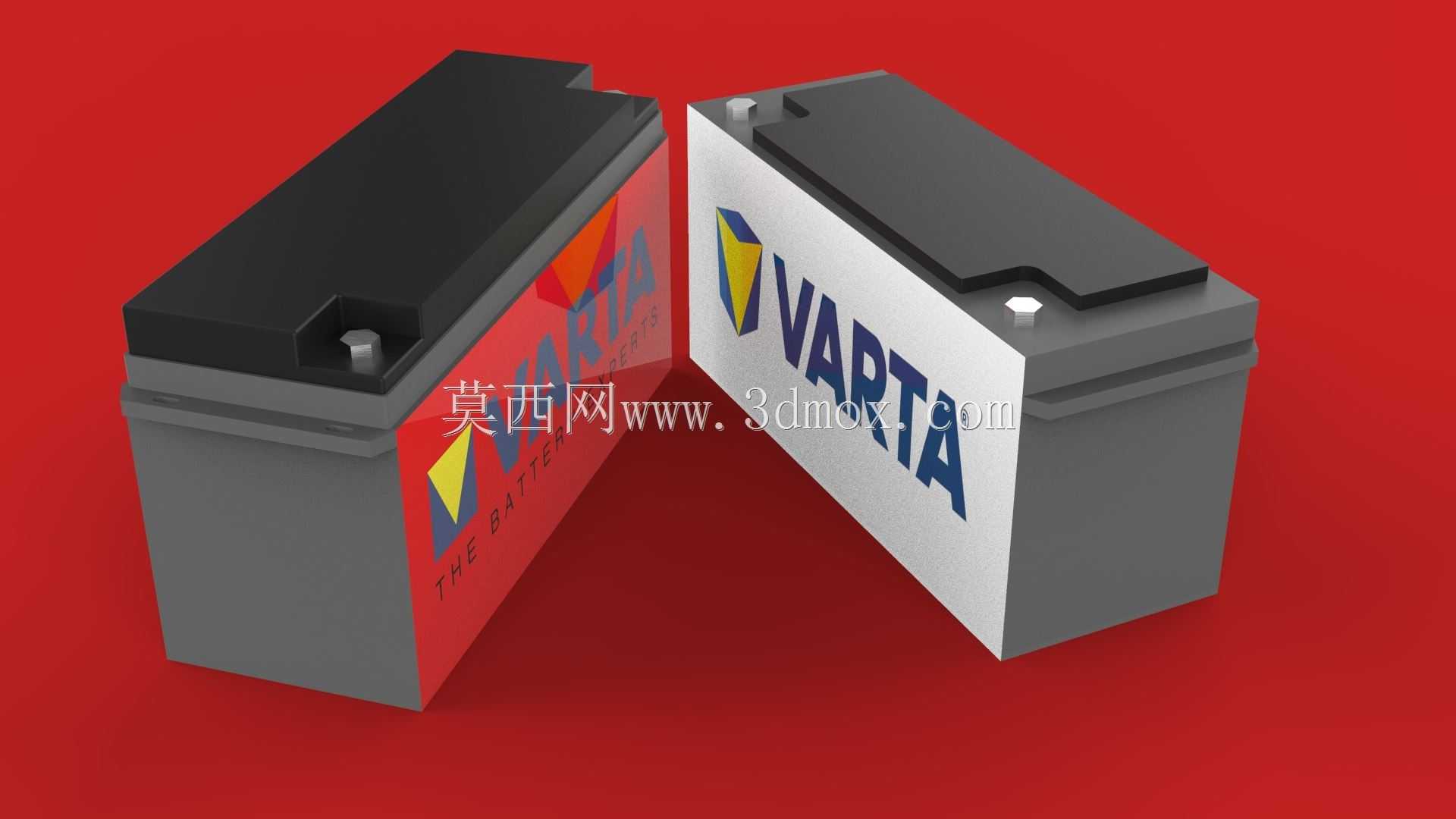

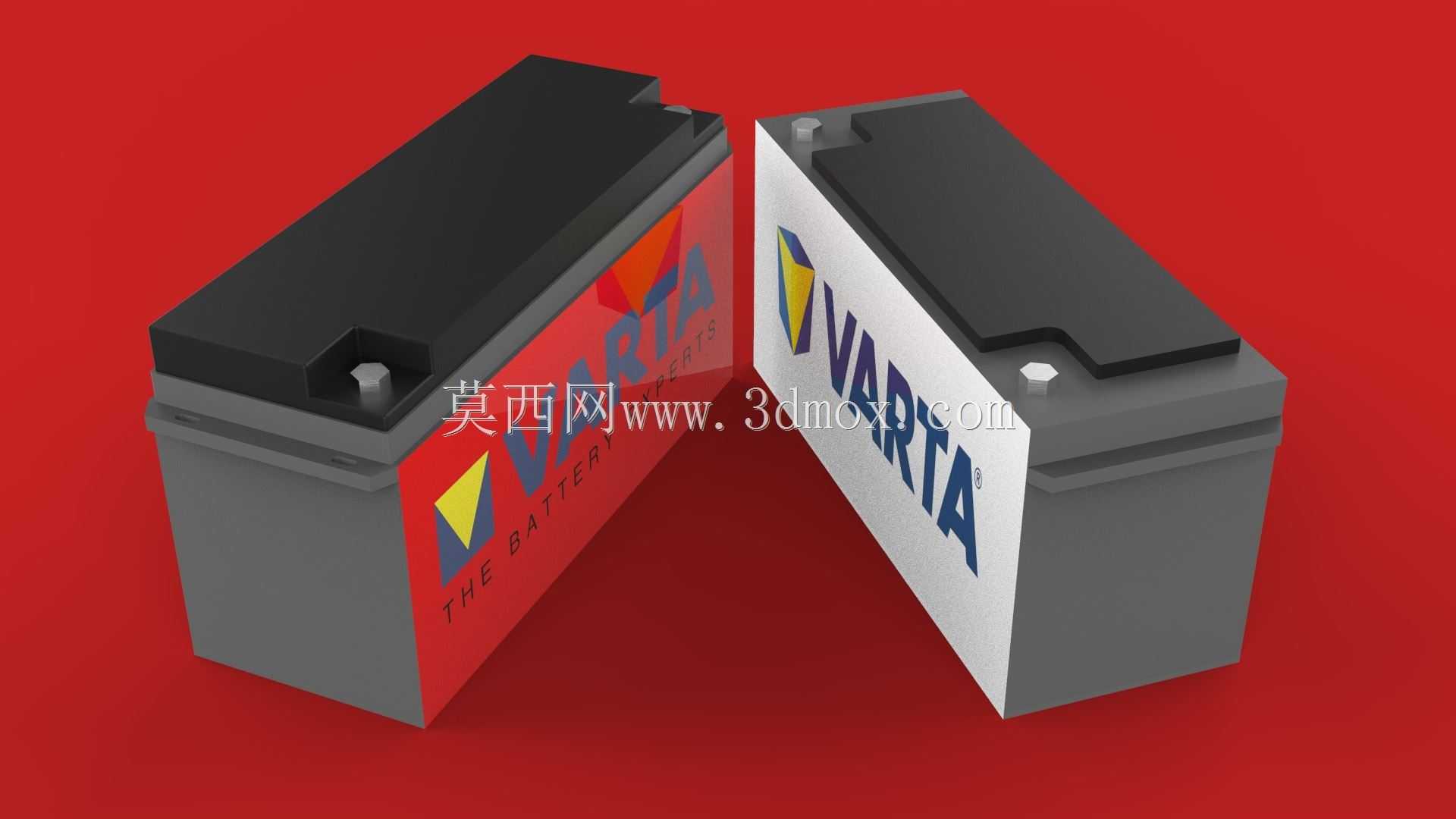

在做备用供电系统、车载低压供电回路的结构适配时,铅酸蓄电池的安装位匹配一直是容易被忽略的细节——很多工程师在布局设备舱时,只预留了大致的方形空间,没考虑电池壳体的加强筋、极柱凸起位置、接线端子的操作空间,最后现场安装时要么端子压线空间不足,要么壳体和周边支架硬干涉,甚至因为固定压条位置不对,长期震动下壳体磨损漏液。这次做的这款阀控式铅酸蓄电池三维结构,就是针对这类适配痛点做的全尺寸还原,从壳体的分型线到极柱的六角固定位,甚至侧面品牌标识区域的凹凸结构都做了精准复刻,方便结构工程师直接导入装配体做干涉检查。
从实际应用场景来看,这类阀控密封铅酸蓄电池的覆盖范围极广,小到UPS不间断电源的内置储能模块、电动代步车的动力源,大到通信基站的备用供电组、燃油车辆的启动蓄电池,都能看到同结构产品的身影。和传统开口式铅酸电池不同,阀控式结构的核心是密封反应效率,壳体顶部的单向调节阀是关键结构,建模时特意还原了阀位的凸起结构和周边的密封槽细节,这个位置在做电池舱通风设计时需要预留至少5mm的安全间隙,不能被其他部件遮挡,否则电池内部压力异常时无法顺利排气,会带来鼓壳风险。

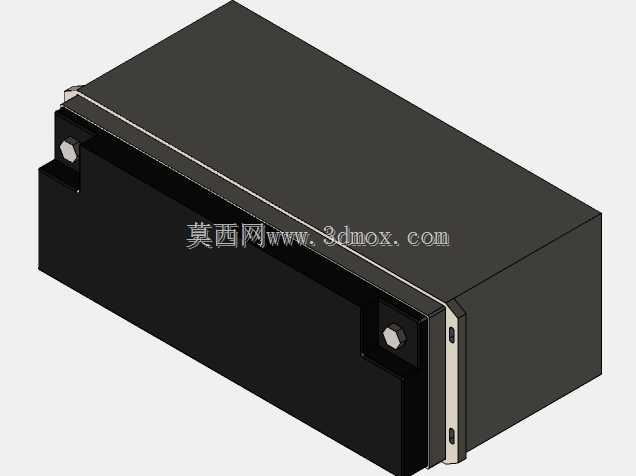

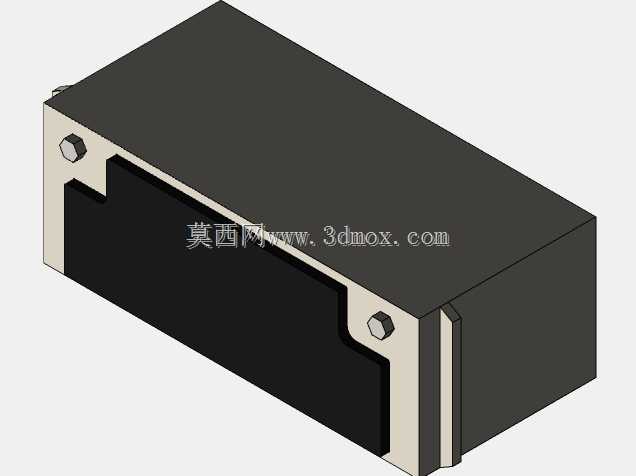

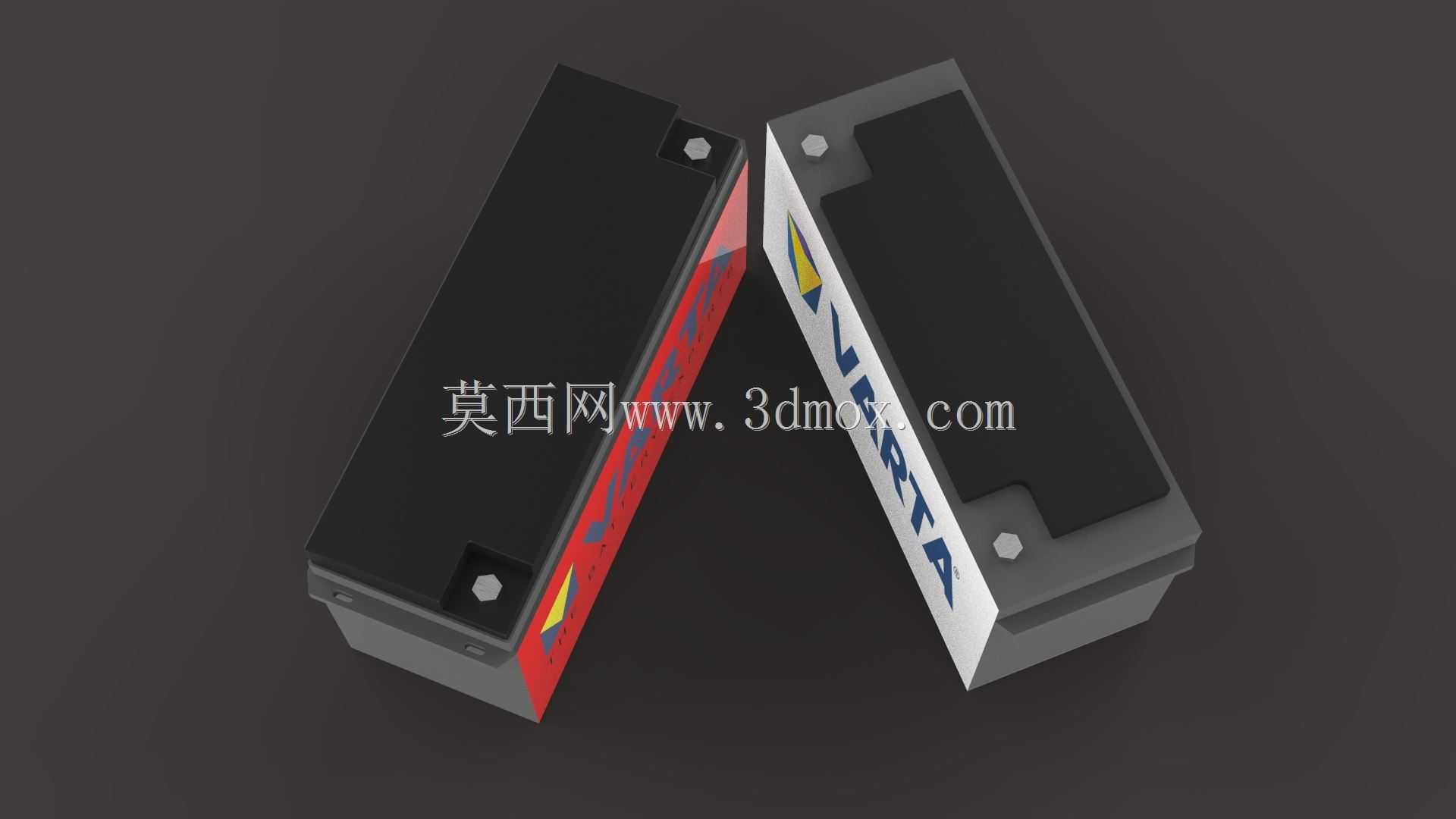

建模过程中优先还原了安装边界的关键尺寸:壳体主体为长方体结构,底部做了2mm高度的定位凸边,适配市面上通用的电池安装托盘卡槽,不需要额外做定制支架就能直接固定;顶部极柱的位置做了偏置设计,正负极柱分别位于壳体顶面的对角位置,极柱本身的六角对边尺寸、高出顶面的高度都按照实物比例还原,接线时可以预留足够的扳手操作空间,不会出现端子拧不紧导致的接触压降问题。壳体侧面的加强筋做了等比例复刻,这些竖向的加强筋不是装饰结构,一方面是提升壳体的结构强度,在多层叠放安装时能承受上层电池的重量不发生形变,另一方面是增加壳体的散热面积,大电流充放电时能辅助带走部分热量,避免热失控风险。

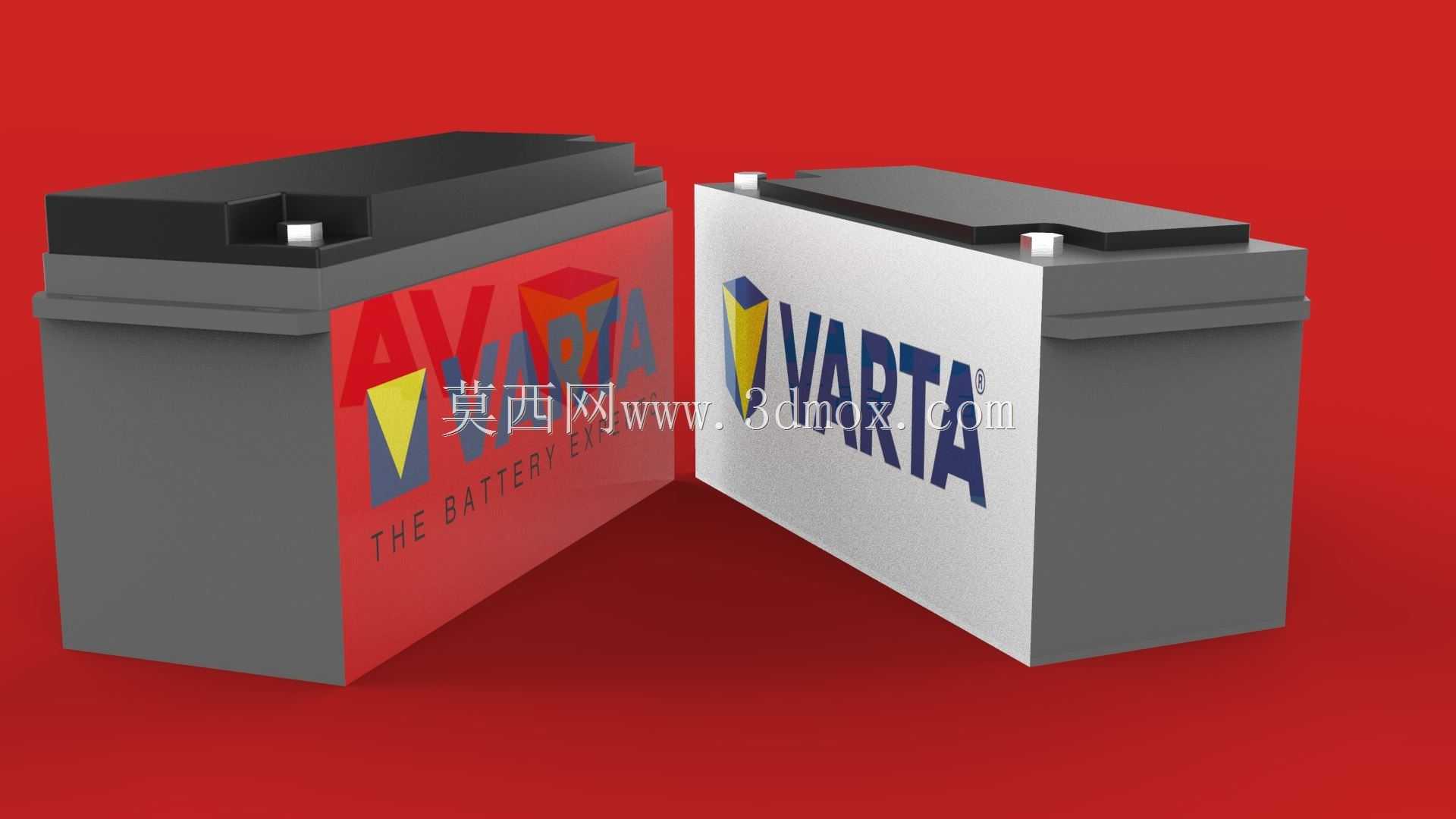

很多工程师在选电池模型时,只会关注长宽高的外轮廓尺寸,忽略了细节结构对安装的影响:比如这款电池顶面的边角位置有内凹的螺丝固定位,是用来固定电池上盖的,在做顶部压条固定时,压条不能压在这些螺丝位上,否则长期震动会导致上盖密封失效;壳体侧面的品牌标识区域是微凹的结构,在做电池组并排安装时,相邻电池之间可以靠这个凹位预留微小的散热间隙,不需要额外加隔热垫片就能避免壳体直接贴死。另外这款是胶体阀控电池,和普通铅酸电池相比内部电解液是凝胶状态,建模时壳体的壁厚做了加厚处理,比普通启动电池的壳体厚1.2mm,抗冲击性能更好,适合用在震动较大的车载或者工程机械场景。
在做设备整体布局时,导入这个模型可以直接完成电池舱的空间校验:比如检查接线端子和周边线束的走向是否干涉,电池固定支架的压条位置是否避开了顶部的阀位和极柱,底部托盘的卡槽尺寸是否和电池底部凸边匹配,甚至可以模拟电池拆装时的操作空间,确认不需要拆除周边其他部件就能完成电池更换。对于做储能电池组集成的工程师来说,这个模型还可以用来模拟多组电池并排安装时的间距,预留出串联连接线的弯曲半径,避免线束被挤压在电池缝隙之间长期磨损绝缘层。
需要注意的是,这类阀控电池虽然是密封结构,但安装时仍然不能倒置或者大角度倾斜,建模时特意在壳体侧面还原了安装方向的标识凸点,在做装配约束时可以直接把这个标识作为安装基准,避免现场安装时方向搞错。另外极柱的极性标识也做了结构还原,红色标识侧为正极,灰色侧为负极,在做线束设计时可以直接对应极性做接线端子的匹配,减少接线错误的概率。
