内燃机用多拐曲轴结构设计

在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，其结构合理性直接决定整机的运转平顺性、疲劳寿命与动力输出效率。从实际应用场景来看，这类多拐曲轴广泛适配直列四缸车用内燃机、小型通用动力机组以及固定式工业动力装置，在整机运行过程中需要持续承受活塞连杆组传递来的周期性交变燃气压力、往复惯性力与旋转离心力，因此结构设计阶段需要优先平衡刚度、强度与动平衡性能。

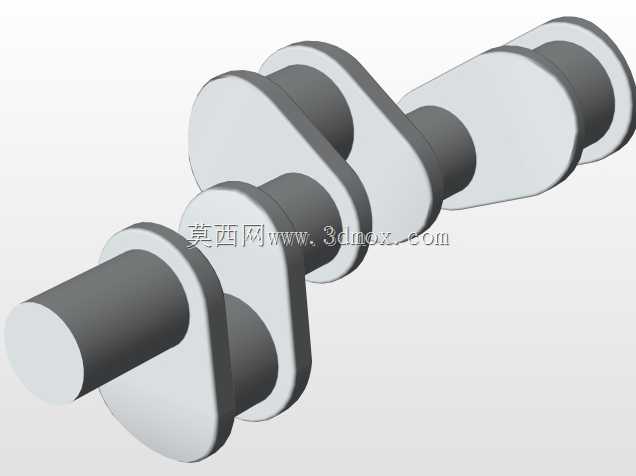

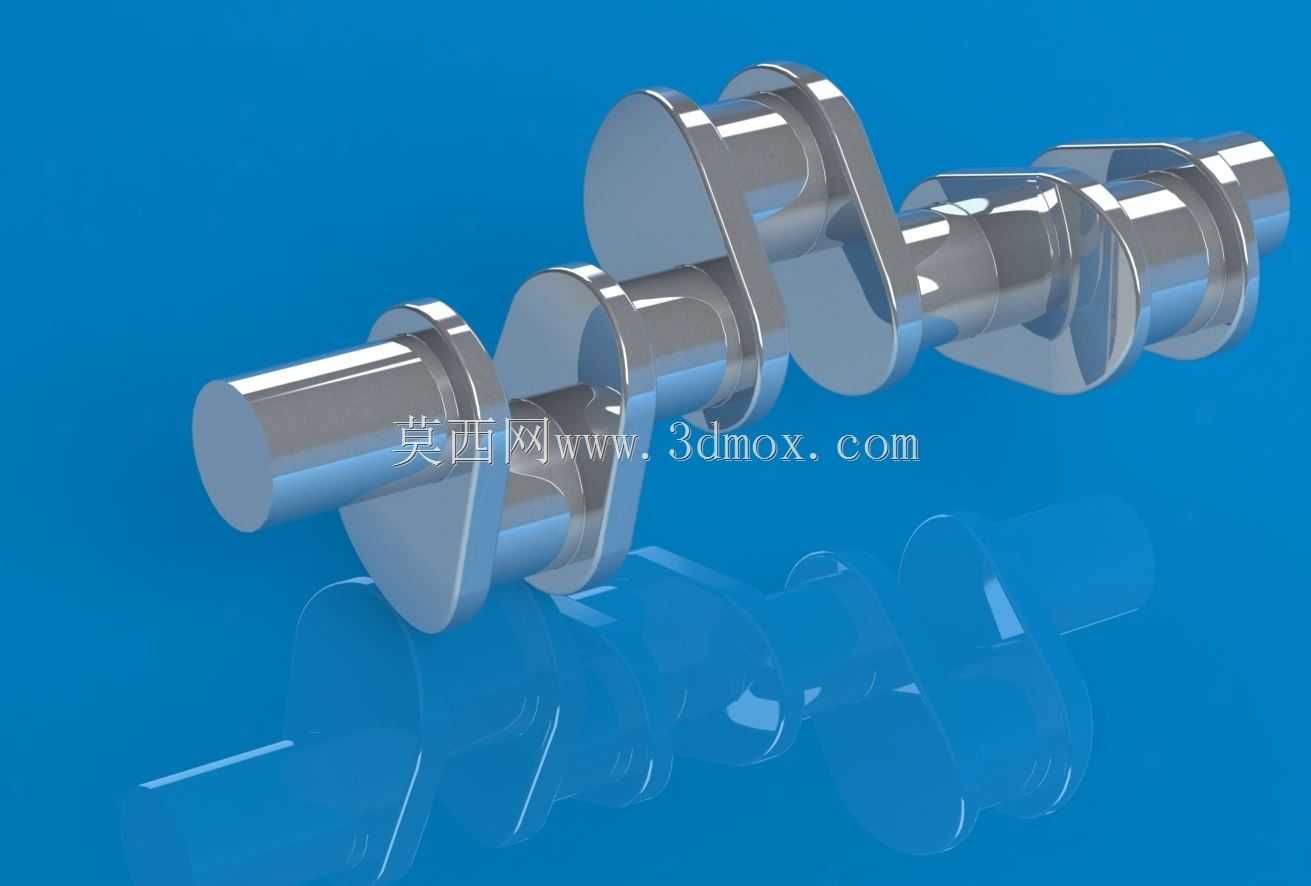

从结构功能特性来看，该曲轴采用整体式锻造结构布局，沿轴向依次布置前端动力输出轴颈、多组曲柄销与主轴颈交替排列的曲拐单元、后端飞轮连接法兰。其中主轴颈作为曲轴的回转支撑基准，装配时嵌入缸体主轴承座内，与轴瓦配合形成稳定的回转副，需要保证足够的支撑刚度来抑制曲拐受载后的挠曲变形；曲柄销用于连接连杆大头，随曲轴回转时带动连杆完成平面复合运动，其与主轴颈的偏心距直接决定活塞的行程长度，是影响内燃机排量与压缩比的核心尺寸参数。每个曲拐的曲柄臂位置都做了针对性的配重结构设计，通过偏心配重块抵消曲拐回转时产生的不平衡离心力，同时平衡部分往复运动惯性力，降低整机运转时的振动幅值，减少主轴承座的交变载荷冲击。

在设计思路层面，这类曲轴的曲拐夹角采用等间隔均匀布置，适配四缸内燃机的点火顺序要求，保证各缸做功冲程的间隔角度均匀，让动力输出的扭矩波动控制在合理范围内。轴颈表面的过渡圆角位置做了大圆弧过渡处理，避免应力集中导致的疲劳裂纹萌生，这也是曲轴结构设计中最关键的细节之一——过往工程案例中多数曲轴断裂失效都起源于轴颈过渡圆角处的应力集中，因此圆角半径的选取需要结合轴颈直径、材料热处理工艺综合确定，在保证轴颈有效承压长度的前提下尽可能增大圆角半径，提升疲劳强度。油道设计采用斜向贯通式布局，从主轴颈表面的油孔通过内部斜油道连通至对应曲柄销表面，让压力润滑系统的机油能够持续输送到连杆轴承摩擦副表面，形成稳定的油膜承载，同时带走摩擦产生的热量与金属磨屑，保证运动副的长期可靠运转。

从安装边界与尺寸配合来看，曲轴前端轴颈需要配合正时齿轮、皮带轮以及油封组件，因此轴颈直径与长度尺寸需要严格匹配前端盖的油封安装位、正时传动系统的配合公差，前端的键槽结构用于传递扭矩驱动配气机构与附件系统，键槽的位置精度会直接影响配气相位的准确性。后端法兰的螺栓孔分布圆直径、定位止口尺寸需要与飞轮组件的安装基准完全匹配，飞轮安装后需要与曲轴整体做动平衡校正，残余不平衡量需要控制在设计允许范围内，避免高速运转时产生异常振动。主轴颈的同轴度公差是加工与装配的核心控制指标，各档主轴颈的径向圆跳动偏差需要控制在微米级，避免装配后出现轴瓦偏磨、烧瓦等故障。

在实际设备运行过程中，曲轴的受力状态十分复杂，每个工作循环内曲柄销都会承受来自连杆的冲击性载荷，因此结构设计时除了静态强度校核，还需要通过动力学仿真分析不同转速下的扭振特性，匹配对应的扭转减振器安装位，避免曲轴轴系在常用转速区间内发生共振，导致轴系断裂失效。曲柄臂的截面形状采用椭圆形优化设计，在保证足够抗弯、抗扭截面模量的前提下尽可能降低曲柄臂的旋转质量，减少回转惯性力，提升整机的响应速度。对于水冷内燃机而言，曲轴的轴向定位通常设置在中间档主轴颈位置，通过止推片限制曲轴的轴向窜动量，窜动间隙需要控制在合理范围，既保证受热膨胀时有足够的伸长空间，又避免轴向窜动过大导致连杆、活塞的偏磨。
