往复式动力设备活塞头结构设计

在往复式动力与流体输送设备的核心运动副中，活塞头是直接承接工质压力、完成能量转换的核心构件，其结构合理性直接决定整套设备的压缩效率、密封寿命与运行可靠性。从实际工况适配来看，这类活塞头可覆盖小排量通用汽油机、微型往复式空气压缩机、低压往复泵等多种设备的应用场景，不同场景下的结构细节会随工质压力、运行转速、润滑条件做针对性调整，但核心的功能逻辑保持一致。

从功能特性层面拆解，活塞头首先要承担工质压力的承接作用：在发动机做功行程中，燃烧室内膨胀的高压燃气直接作用在活塞头顶面，将燃气的压力能通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出；在压缩机与泵类设备中，动力传递路径反向，曲轴的旋转运动通过连杆带动活塞头在气缸内做往复直线运动，完成工质的吸入、压缩、排出过程。其次是密封配合功能，活塞头外侧的多道环槽结构，是安装活塞环的基准位置，气环负责阻断气缸上下腔的工质泄漏，油环负责刮除气缸壁上多余的润滑油，避免润滑油进入燃烧室或者压缩腔造成工质污染，环槽的宽度、深度、平面度公差直接决定活塞环的贴合度与密封效果，若环槽加工精度不足，会出现活塞环卡滞、密封失效、工质泄漏量超标的问题，直接导致设备输出功率不足、压缩压力不达标的故障。

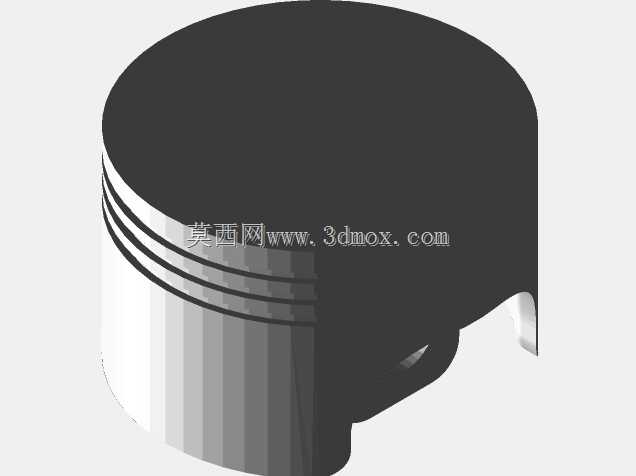

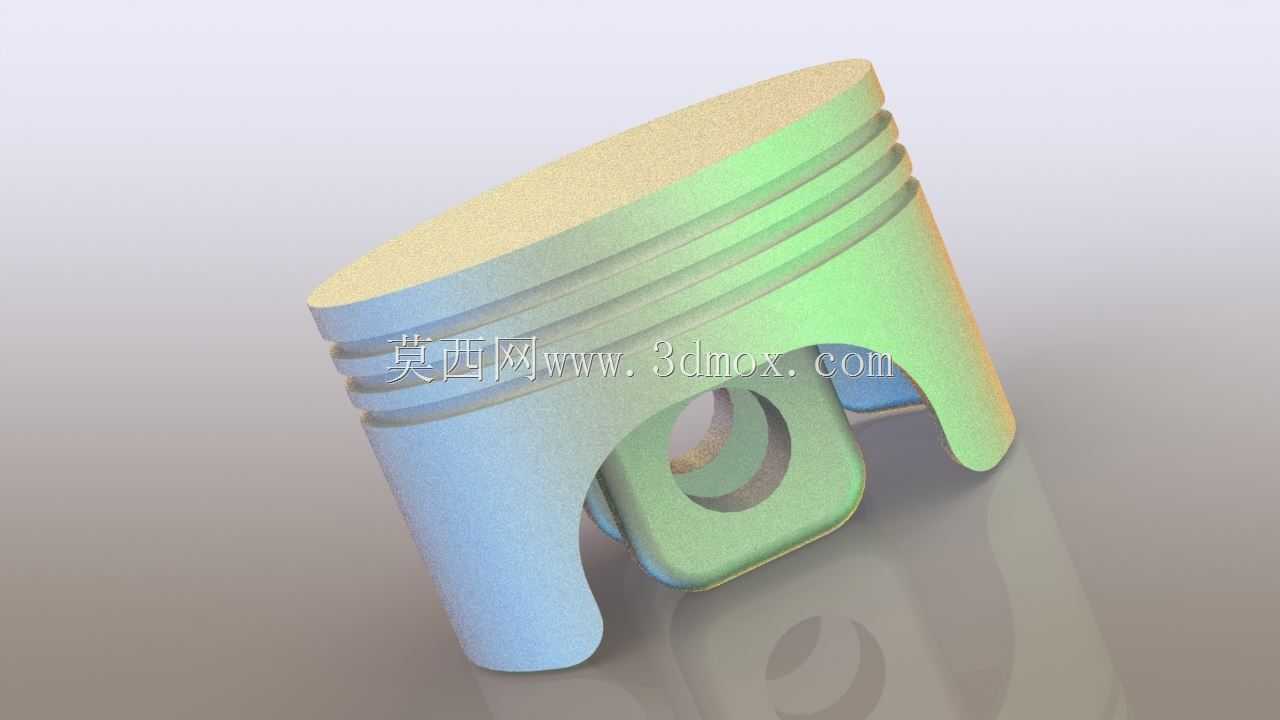

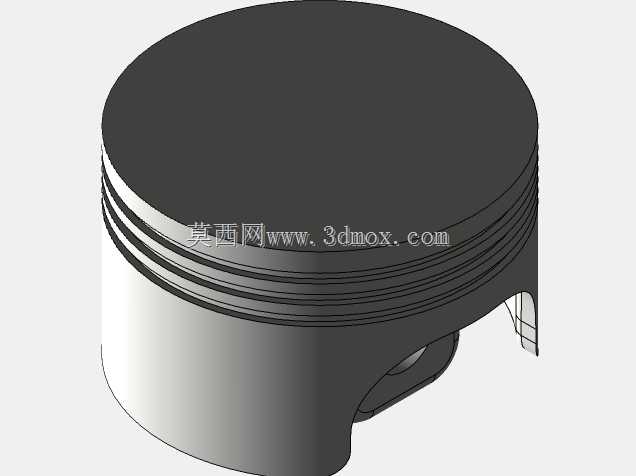

从设计思路来看，这款活塞头采用了典型的筒式裙部结构，裙部的型线设计并非正圆形，而是根据热膨胀量与侧向受力特性做了微椭圆处理，冷态装配时裙部垂直于活塞销孔方向的直径略大于销孔方向直径，设备运行达到工作温度后，活塞头受热膨胀，裙部会趋近正圆，保证与气缸壁的均匀贴合，避免出现冷态敲缸、热态拉缸的问题。活塞头内部的销座结构做了加强筋过渡，因为活塞销传递的交变冲击力会集中在销座位置，加强筋可以分散应力集中点，避免长期交变载荷下出现销座开裂的失效问题，销孔内部通常会加工一定的微锥度或者安装铜衬套，降低活塞销与销座的磨损速率，延长部件使用寿命。顶面采用了平面设计，这类结构适配压缩比在8-10之间的通用动力设备，加工难度低，受热面积均匀，不会出现局部热负荷过高的问题，若适配高压缩比的柴油机，顶面通常会设计凹坑燃烧室结构，但这款活塞头的平面顶面更适配小排量汽油机、低压压缩机的工况需求。

从安装边界与尺寸适配角度，活塞头的外径尺寸与气缸内径保持严格的配合公差，通常采用基孔制的间隙配合，间隙值根据设备运行温度、活塞材质的热膨胀系数确定，铝合金材质的活塞头间隙值略大于铸铁活塞，避免热态下膨胀卡滞。活塞头的总高度需要匹配气缸的行程长度，保证活塞运行到上止点时，顶面不会碰撞气缸盖与气门结构，运行到下止点时，活塞裙部不会脱出气缸套的支撑范围。环槽的位置设计需要避开活塞销孔的高度区间，保证活塞环在整个行程中都能与气缸壁完整贴合，不会出现环口对口、漏气的问题。销孔的直径尺寸与选配的活塞销保持过渡配合，销孔两端的卡环槽用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子窜出刮伤气缸壁。裙部的开槽结构是为了给热膨胀预留变形空间，同时降低活塞头的整体重量，减少往复运动的惯性力，降低曲轴连杆机构的动载荷，提升设备高转速运行下的平稳性。

在实际选型与建模过程中，需要重点核对活塞头的压缩高度，也就是活塞销孔中心到活塞顶面的距离，这个尺寸直接决定发动机的实际压缩比，若压缩高度偏差过大，会导致压缩比偏离设计值，出现动力不足或者爆震的问题。另外环槽的轴向间隙需要根据活塞环的厚度做匹配，间隙过小会导致活塞环热胀卡滞，间隙过大会导致泵油效应加剧，润滑油消耗量超标。裙部的表面粗糙度也有明确要求，通常需要达到Ra0.8以下，减少与气缸壁的摩擦阻力，同时保证润滑油膜的稳定形成。这类活塞头的三维建模过程中，需要重点处理环槽的圆角过渡、销座与裙部的加强筋连接、裙部椭圆型线的放样，避免出现应力集中的锐角结构，同时保证各个配合尺寸的公差带符合行业通用标准，能够直接适配常规的标准气缸、活塞环、活塞销配件，不需要额外做非标定制加工。
