思科家用无线路由器外观结构三维设计

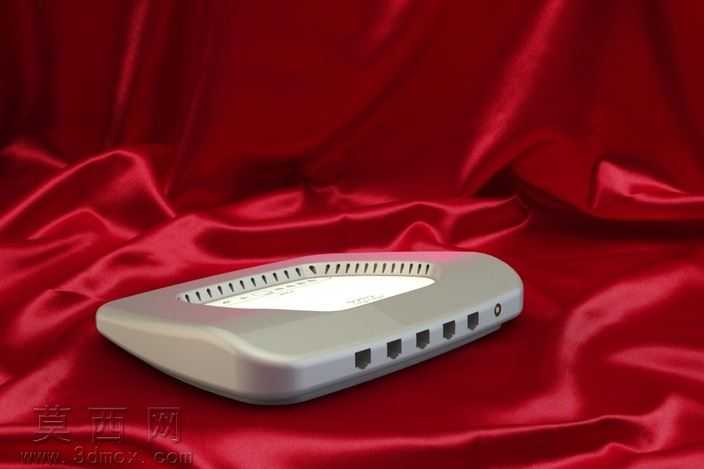

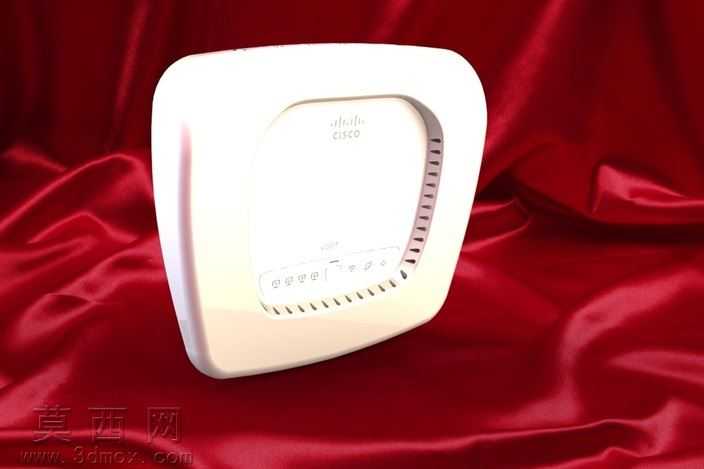

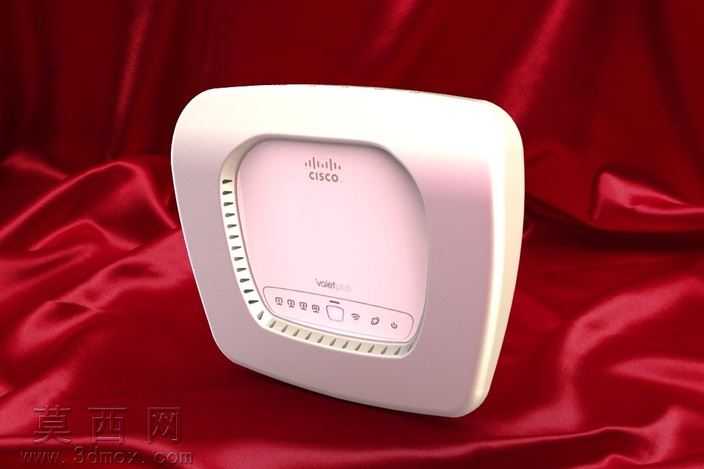

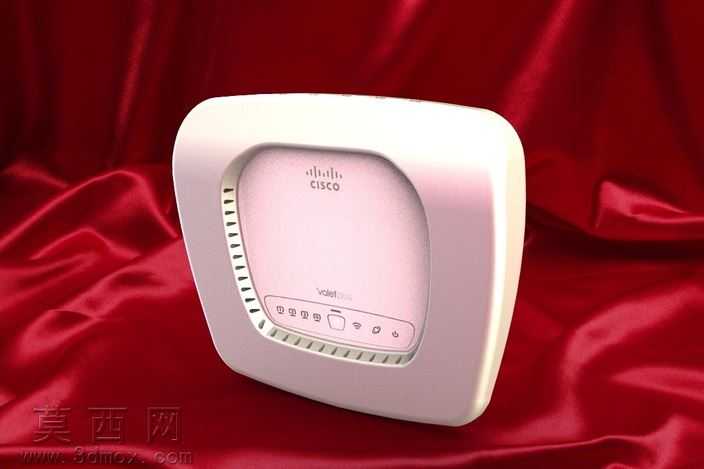

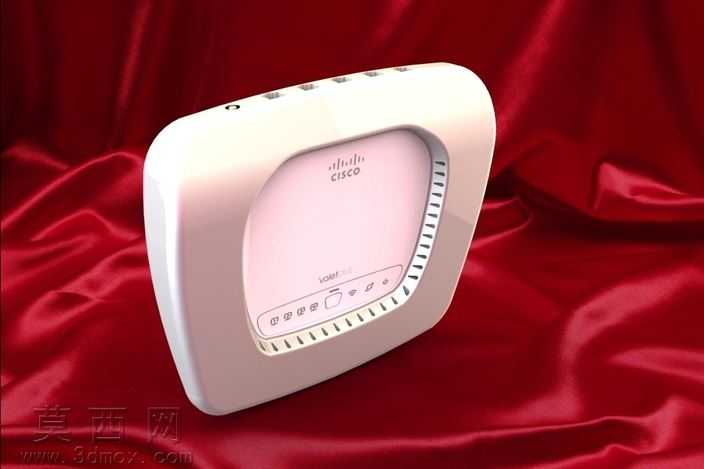

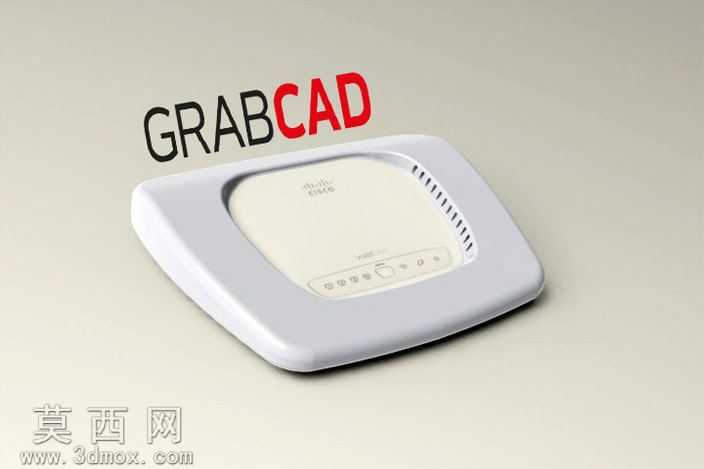

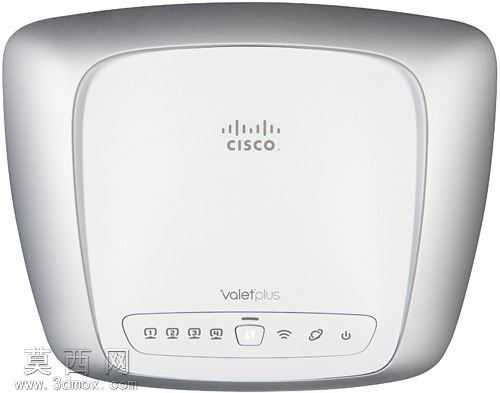

本作品为思科代客加款家用无线路由器的三维数字化模型，建模阶段以实物外观测绘数据为基础，采用主流三维工程软件完成全参数化构建，整体造型遵循消费级网络设备的圆润亲和设计语言，外壳主体采用大圆角过渡的弧面造型，摒弃传统网络设备生硬的直角棱边设计，适配现代家居环境的摆放审美需求。建模过程中优先保证外观曲面的连续性，通过放样、曲面缝合等命令完成外壳主曲面的构建，正面预留的品牌标识区域做了微下沉的曲面处理，避免印刷标识出现凸起违和感，侧边的散热格栅采用阵列式细窄长槽设计，建模时通过线性阵列配合曲面切除命令实现，既保证散热通风的结构需求，也维持了外壳整体的视觉完整性。前面板的功能指示灯区域做了内凹式的分层结构设计，每个指示灯对应独立的透光孔位，建模时严格对齐实物的孔位间距与尺寸，按键区域采用一体化的软胶按键造型，通过曲面偏移做出按键的凸起触感结构，还原实物的操作交互形态。材质渲染阶段，外壳主体采用哑光奶白色ABS塑料材质，调整材质的粗糙度参数模拟家用设备常用的磨砂亲肤质感，避免高反光塑料带来的廉价感，正面品牌标识区域采用半透明磨砂PC材质，渲染时调整透光率参数模拟指示灯亮起时的柔光漫射效果，红色丝绒背景的渲染场景通过添加绒面材质的凹凸贴图与绒面高光参数，还原绒布的柔软褶皱质感，突出路由器产品本身的精致外观。结构设计上，模型还原了上下壳的卡扣装配结构，内部预留了电路板安装位、天线走线槽的基础空间结构，虽然为外观请求类模型，但关键的装配限位结构都做了对应还原，可作为同类家用网络设备外观设计的参考原型，也可用于产品宣传效果图制作、电商展示素材渲染等场景，建模过程中所有特征均保留参数化历史，方便后续根据设计需求调整外壳弧度、接口位置、指示灯布局等细节，适配不同的产品改型设计需求。
