雪佛兰车型空调压缩机固定支架结构

在乘用车前端附件驱动系统的布局里，空调压缩机的安装定位直接决定了皮带传动的稳定性、压缩机工作时的振动抑制水平，以及周边管路、线束的排布空间，这款适配雪佛兰车型的空调压缩机支架，就是承担这一连接功能的核心结构件。从实际装车场景来看，该支架布置在发动机缸体侧方的安装平面上，一侧通过多个分布在不同受力点位的螺栓孔与缸体预设的凸台定位面刚性连接，另一侧预留的安装位则直接固定空调压缩机本体，同时还要兼容皮带张紧轮的安装支点，属于前端轮系里集成多部件安装功能的承载结构。

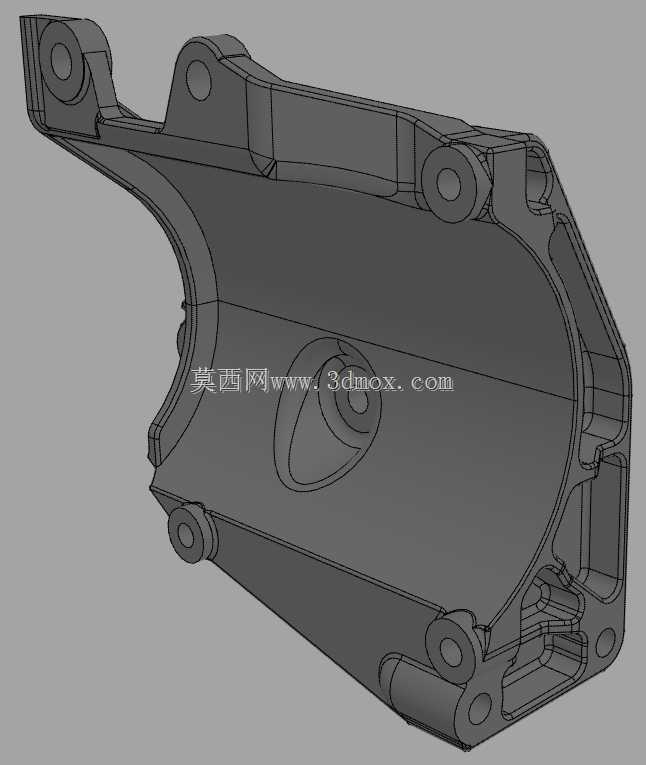

做这类支架的结构设计时，首先要梳理清楚整个附件驱动系统的受力边界：压缩机工作时会产生周期性的往复振动，皮带传动过程中会持续施加张紧力，发动机运行时的自身振动、整车行驶过程中带来的冲击载荷，都会叠加作用在支架本体上，所以结构上不能做等厚度的平板设计，你能看到这个模型的主体采用了大弧度的曲面承托结构，对应压缩机外壳的圆弧轮廓做了贴合式的支撑面，既可以增大与压缩机安装位的接触面积，分散局部压应力，又能利用曲面的结构特性提升整体的抗扭刚度，避免支架在交变载荷下出现共振断裂的问题。

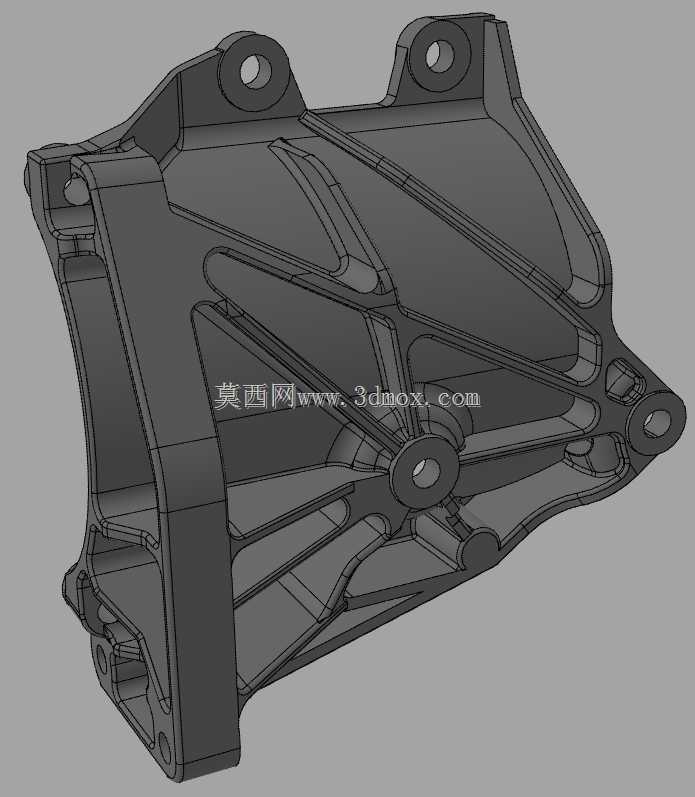

安装点位的排布是这类支架设计的核心细节，和缸体连接的几个固定孔，分别布置在支架的上部延伸端、下部承托端以及侧方加强筋的交汇位置，每个孔位都设计了凸起的凸台结构，凸台高度根据缸体安装面的落差做了差异化匹配，保证安装时支架与缸体平面完全贴合，不会出现安装应力；固定压缩机的孔位则严格匹配压缩机本体的安装脚坐标，孔位周边做了加厚的环形加强结构，避免螺栓拧紧时出现应力集中导致的支架开裂。另外在支架的边缘位置，还设计了多个小型的安装凸耳，用来固定空调管路的卡扣、发动机线束的固定扎带，避免管路和线束在发动机运行过程中与旋转部件发生干涉磨损。

从安装边界来看，该支架的整体轮廓完全避让了发动机前端的曲轴皮带轮、水泵皮带轮、发电机等周边部件的运动包络，曲面的弧度设计既给压缩机的进出管路预留了足够的装配空间，也不会和发动机舱内的纵梁、冷却风扇等车身部件产生位置冲突。在结构减重的处理上，并没有在受力主路径上开设大尺寸的减重孔，而是在非主要承力的区域做了局部的壁厚优化，在保证整体刚度满足NVH要求的前提下，尽可能控制零件的自身重量，降低发动机前端的悬置载荷。

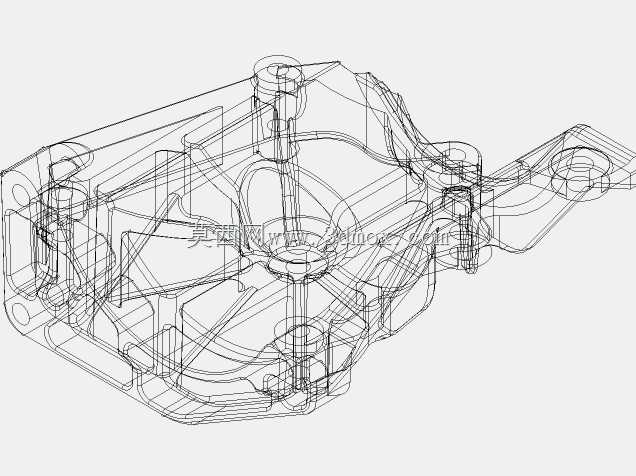

逆向建模这类支架的时候，首先要通过扫描数据提取所有安装孔的中心坐标、安装面的平面度参数，确认每个安装点位的相对位置公差，再根据受力路径重构加强筋的走向和曲面的曲率，保证重构后的模型和原厂件的安装互换性完全一致，不会出现装不上、或者安装后皮带轮系不对中的问题。实际维修替换场景中，这类支架如果出现变形或者断裂，会直接导致空调压缩机皮带偏磨、异响，甚至出现皮带脱落导致整个前端附件驱动失效的问题，所以模型的结构精度直接决定了替换件的使用可靠性，建模过程中需要反复核对每个安装面的落差、每个孔位的轴线垂直度，确保装配后各部件的同轴度符合传动系统的设计要求。
