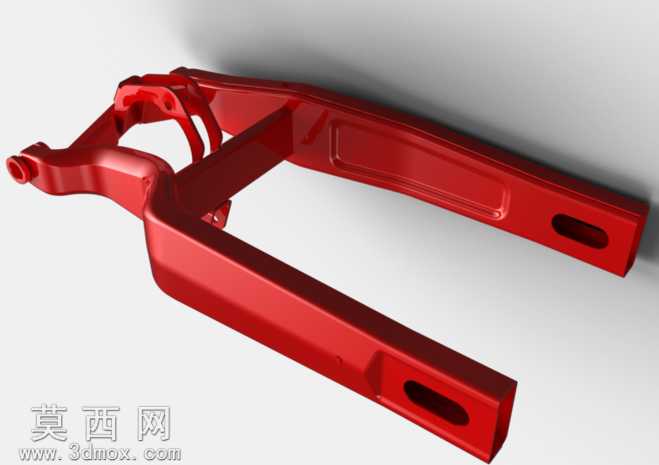

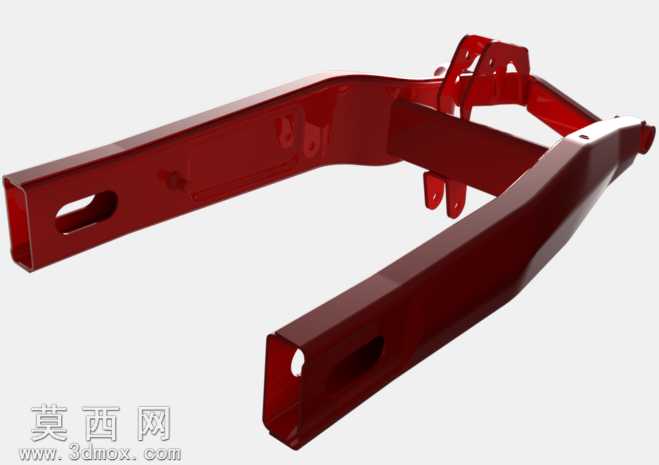

老杜卡迪摩托车后摇臂三维结构模型

本模型为老款杜卡迪摩托车配套的后摇臂构件，采用三维参数化建模方式完成全结构复刻，建模过程中严格对照实车构件的尺寸比例，还原了摇臂的双梁式主体结构、两端安装位、附属连接吊耳等全部细节特征。建模阶段先以二维草图绘制摇臂的纵向轮廓路径，通过拉伸命令生成主体梁的基础实体，再对梁体的弯折过渡区域做圆角处理，还原实车摇臂的流线型弯折形态，避免尖锐棱角带来的应力集中问题，同时匹配机车后摇臂的空气动力学设计逻辑。针对摇臂两端的安装结构，分别做了精细化特征处理：前端与车架铰接的位置，还原了双片式连接耳板、铰接通孔的同轴度结构，孔位边缘做了倒角强化处理，匹配实车铰接部位的装配精度要求；后轮安装端的长条形调节槽，严格复刻了槽体的长度、宽度与端部圆弧形态，还原链条松紧调节的功能结构，槽体周边的加厚凸台也做了等比例还原，体现该部位的结构强化设计。材质与渲染阶段，为模型赋予了亮面金属红烤漆材质，调整材质的反射粗糙度与高光参数，还原机车原厂金属烤漆的亮面质感，同时对摇臂表面的安装孔位边缘做了细微的磨损质感处理，让渲染效果更贴近实车使用后的真实状态；场景中添加了柔和的环境光与定向补光，突出摇臂梁体的弯折曲面光影变化，清晰展现各部位的结构层次。结构设计上，该摇臂采用双纵梁的对称布局，梁体截面为闭合的箱型结构，在保证整体结构强度、扛扭转性能的同时，尽可能降低构件自身重量，符合摩托车轻量化的设计需求；梁体上分布的多个小型安装孔位，分别对应后挡泥板、刹车管路、链盒等附属部件的安装点位，所有孔位的位置、孔径都严格参照实车布局设置，保证模型可直接用于装配模拟、结构受力分析等场景。建模过程中对所有特征做了参数化关联，后续可根据不同车型的轴距、轮宽需求，快速调整摇臂长度、安装槽位置等参数，适配不同车型的改型设计需求，模型的各实体特征无碎面、无破面，曲面过渡顺滑，可直接导出用于3D打印样件、数控加工编程、虚拟装配演示等多种用途。
