卧式工业热油柜罐体结构三维设计

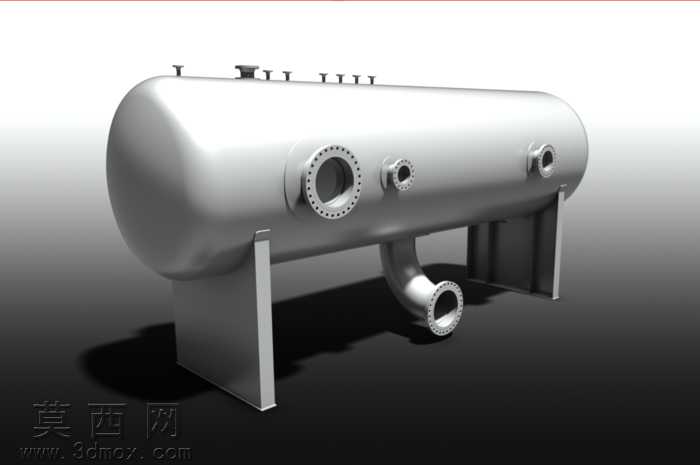

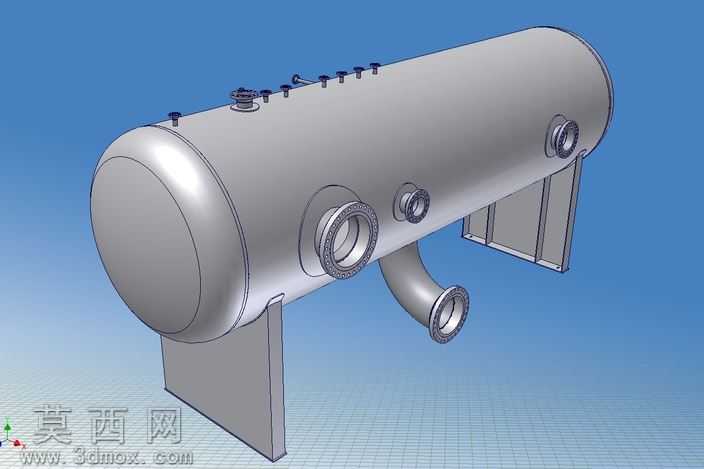

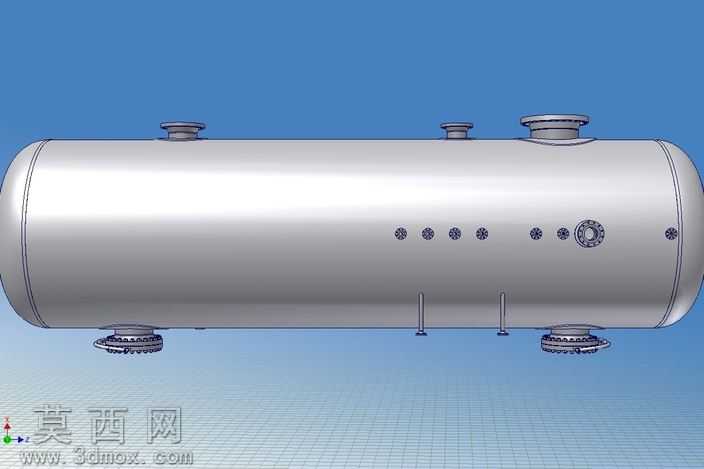

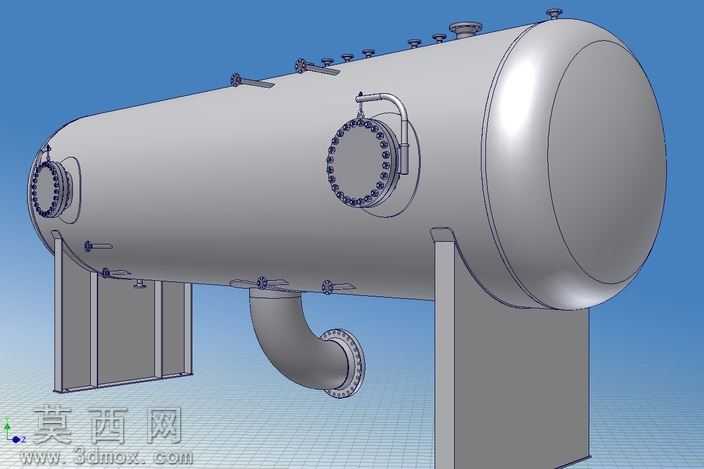

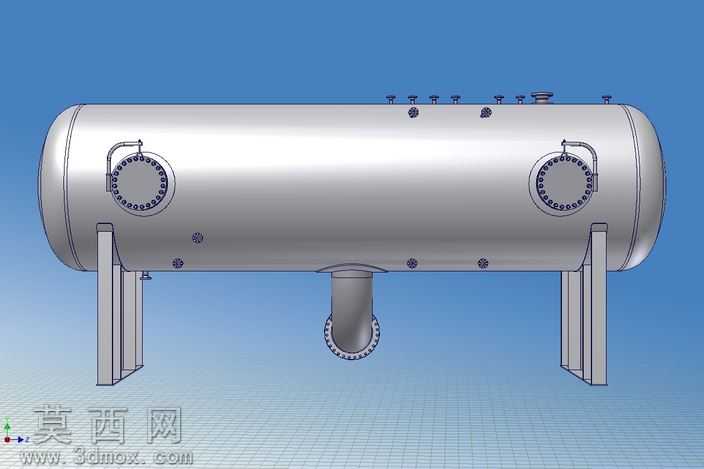

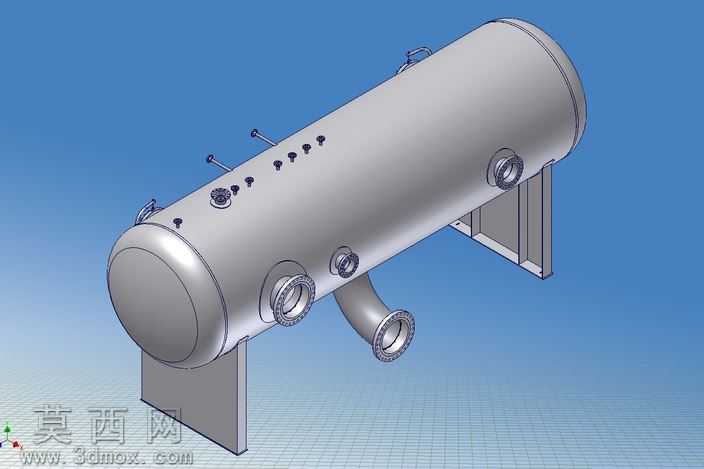

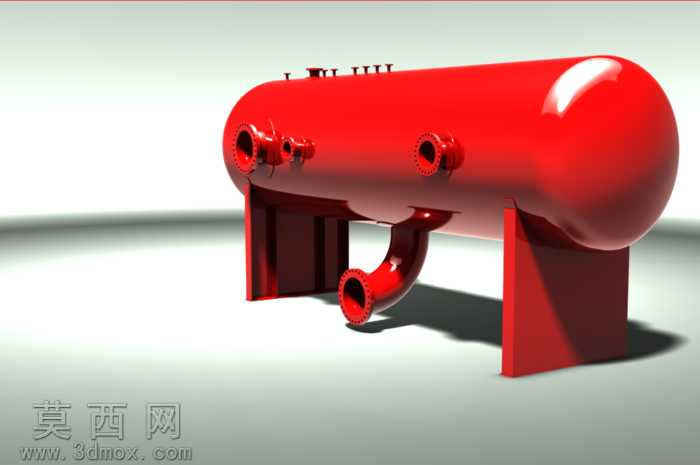

本作品为卧式工业热油柜的三维数字化设计模型，整体采用卧式圆柱形罐体作为核心主体结构，建模过程严格遵循工业承压罐体的设计规范，首先通过旋转特征构建两端标准椭圆封头与主筒体的一体化基础结构，确保罐体承压受力均匀，避免应力集中问题。罐体表面的各类接口均采用法兰连接结构设计，建模时逐一绘制法兰盘的密封槽、螺栓孔阵列特征，不同口径的接口分别对应热油进出、介质循环、仪表安装、排气排污等不同功能，接口位置依据热油介质的流场走向合理排布，底部大口径弯管接口作为主出油通路，采用扫掠特征完成弯管与法兰的一体化建模，保证管路过渡顺滑无直角弯折，降低介质流动阻力。罐体配套的两个鞍式支座采用焊接式钢结构设计，通过拉伸、筋板特征构建支座的承重立板与加强筋结构，支座与罐体底部采用贴合焊接的连接形式，确保罐体安装后的承重稳定性，支座底部预留安装固定孔位，适配现场安装固定需求。罐体顶部的小型接口阵列对应温度传感器、安全阀、排气阀等附件的安装位，建模时统一接口尺寸标准，保证与通用工业配件的适配性。材质渲染方面，罐体主体采用哑光不锈钢金属材质，还原工业设备的金属质感，法兰密封面做高光金属处理区分结构细节，支座采用钢结构防锈漆面质感，整体渲染效果清晰呈现各部件的装配关系与结构层次。设计过程中充分考虑热油储存与循环过程的工况需求，罐体的壁厚、接口间距、支座间距均经过结构合理性校验，各部件之间无干涉问题，模型可直接用于工程方案展示、结构校核、生产加工参考等场景，完整还原了工业热油柜的真实结构特征与装配逻辑。
