双环柔性橡胶管管座非线性应力仿真结构

　　在流体输送管路系统的布设场景中，管类部件的固定支撑结构直接决定了管路运行的稳定性，尤其是带有柔性橡胶管段的管路，由于橡胶材料本身具备大变形、非线性力学特性，常规刚性管座无法适配橡胶管的形变位移需求，很容易在管路受内压冲击、设备振动传导、环境温度形变时出现管体磨损、接口松脱、局部应力集中开裂的问题，这类双环一体式柔性橡胶管管座，就是针对这类场景设计的支撑固定结构。

　　从实际应用场景来看，这类管座多用于小通径并行流体管路的布设场景，常见于实验室流体分析设备、小型化工试验装置、车用辅助流体管路、医用流体输送设备的管路排布中，核心作用是同时固定两根并行排布的柔性橡胶管，替代传统的分离式管卡结构，减少安装点位数量，同时通过一体化的结构设计，让两个管位的支撑形变形成联动，适配两根管路之间的相对位移，避免单管固定时出现的拉扯应力。

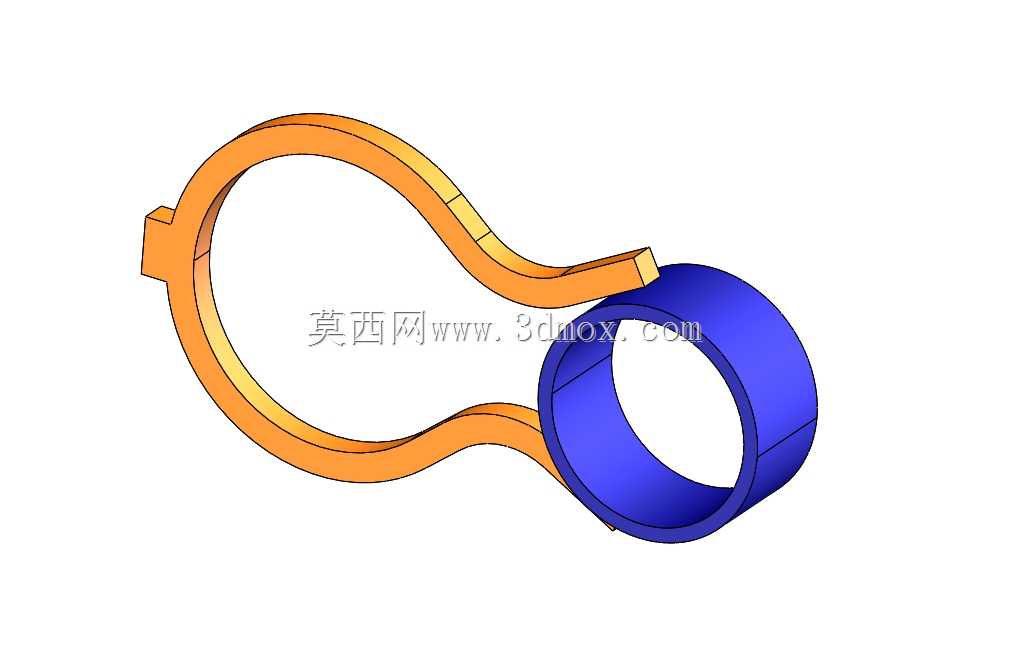

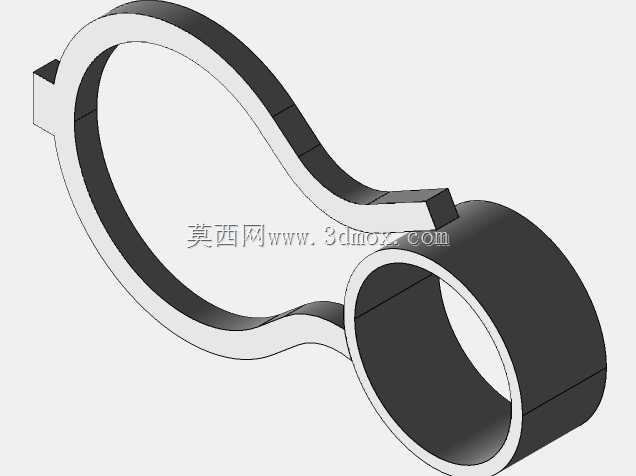

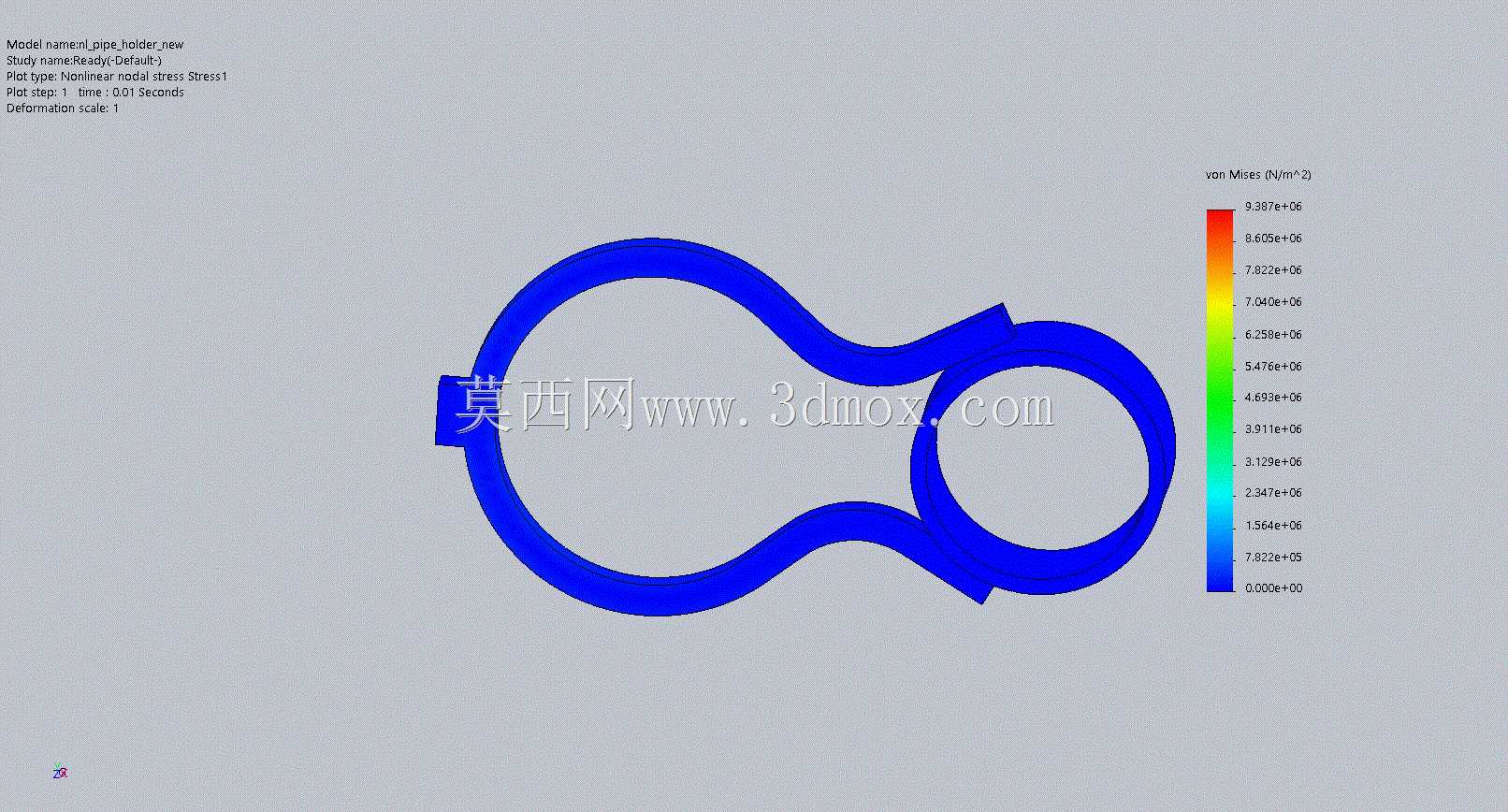

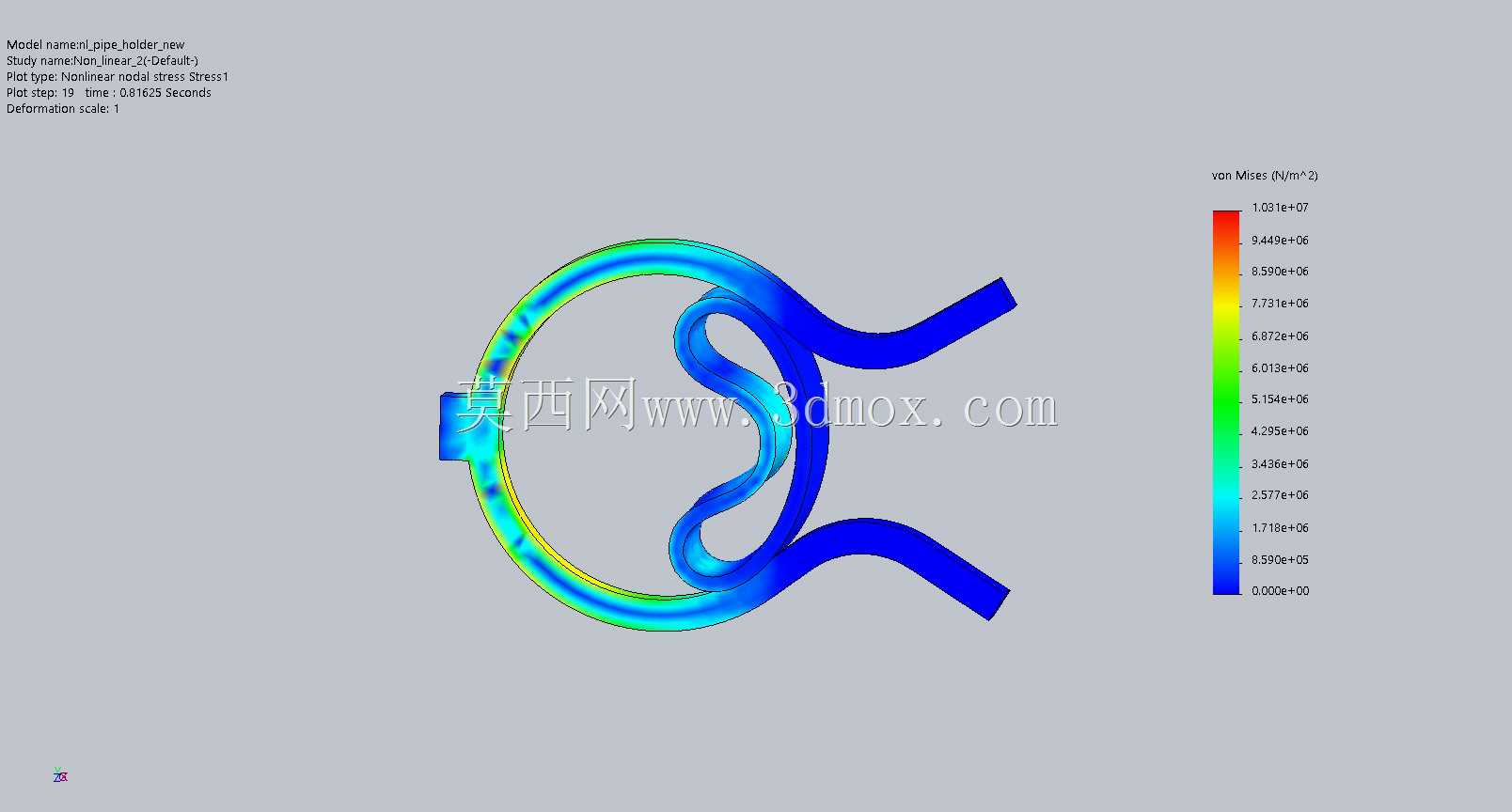

　　从结构功能特性来看，该管座采用双环连通的一体式构型，两个环形固定位分别对应两根橡胶管的安装位置，中间的弧形连接段是核心的形变缓冲区域，和传统的硬塑或金属分离式管卡不同，该结构在承受管路振动、内压形变带来的载荷时，中间连接段可以产生可控的弹性形变，吸收两个管位之间的位移差，避免橡胶管在固定位置出现硬弯折，减少橡胶管的疲劳损伤。从仿真结果的应力云图可以看到，结构的高应力区域主要集中在环形结构的内侧弧面以及中间连接段的过渡位置，这部分区域在设计时做了圆弧过渡处理，没有尖锐的直角棱边，避免了应力集中导致的结构失效，整体应力分布沿着环形结构均匀扩散，没有出现局部应力突变的情况，符合非线性大变形工况下的力学性能要求。

　　在设计思路层面，这类管座的设计没有采用常规的刚性支撑逻辑，而是充分结合了橡胶管本身的材料特性，将管座本身也设计为具备一定形变能力的结构，和橡胶管的形变形成匹配。设计过程中首先需要确定适配的橡胶管外径，两个环形固定位的内径尺寸要比橡胶管的自然外径小3%-5%，保证安装后可以通过过盈配合抱紧橡胶管，不需要额外的紧固件即可实现固定，同时不会因为过盈量过大导致橡胶管被挤压变形影响通流能力。中间连接段的宽度和弧度是设计的核心参数，弧度采用双圆弧过渡的构型，既保证两个管位之间的连接强度，又预留了足够的形变空间，当其中一根管路受拉扯产生位移时，连接段可以通过自身的形变将载荷传递到另一个管位，分散单点受力，避免单个固定位受力过大出现脱落。

　　从安装边界与尺寸适配的角度来说，这类管座属于紧凑型管路固定件，整体外轮廓为8字形双环结构，没有向外延伸的安装耳结构，安装时不需要额外的螺栓固定点位，可以直接通过粘接、卡扣嵌入的方式固定在安装基板上，两个管位的中心距根据适配的橡胶管通径匹配，常规适配6-12mm外径的柔性橡胶管时，整体结构的最大外轮廓尺寸不超过50mm，厚度方向尺寸控制在5-8mm，占用的安装空间极小，非常适合空间紧凑的设备内部管路布设。安装时需要注意，管座的固定位置要避开橡胶管的接口位置，距离管路接头至少保留15mm以上的距离，避免管座的抱紧力影响接口的密封性能，同时两个管位的安装方向要和管路的走向保持一致，让环形结构的受力方向和管路的形变方向匹配，最大化发挥结构的缓冲作用。

　　在实际工况验证中，这类一体式管座相比传统的分离式尼龙扎带、刚性管卡，能够将橡胶管固定位置的疲劳寿命提升40%以上，尤其是在存在持续振动的工况下，比如移动设备、带动力泵的流体设备中，管座的形变缓冲作用可以有效减少振动向橡胶管的传递，降低橡胶管因为反复弯折出现的开裂风险。同时一体化的结构减少了安装零件的数量，不需要额外的螺丝、扎带等紧固件，安装效率更高，也避免了紧固件锈蚀、松脱带来的管路固定失效问题。结构的材料选型多采用和橡胶管弹性模量接近的柔性聚合物材料，保证管座本身的形变能力和橡胶管匹配，不会出现管座刚度过大导致橡胶管被切割磨损的问题。
