板材切割样品冲压模具三维设计

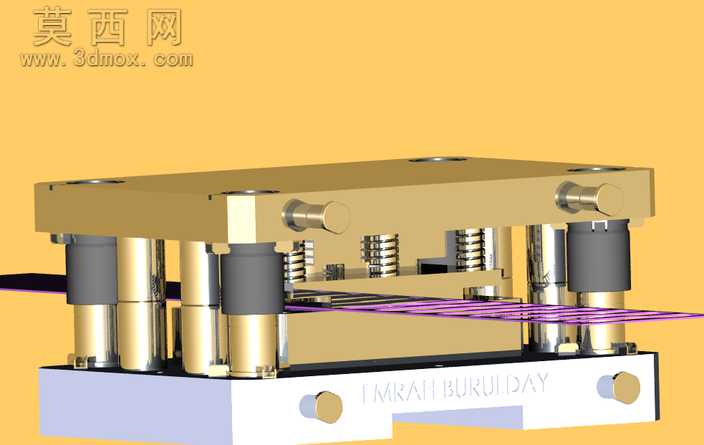

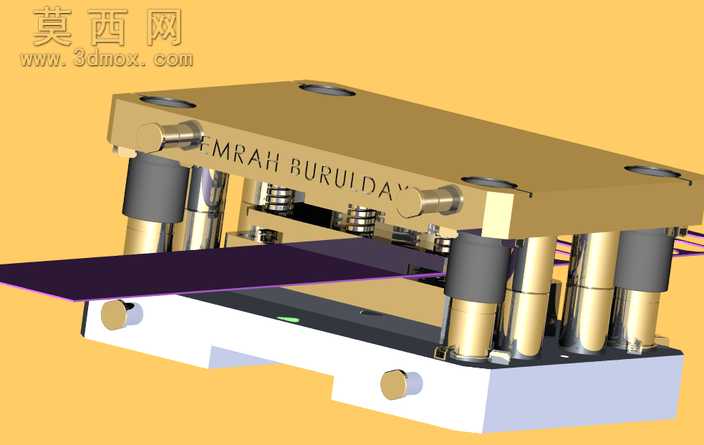

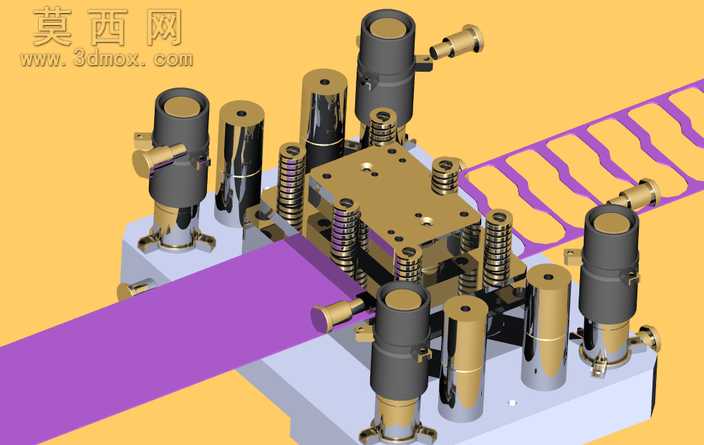

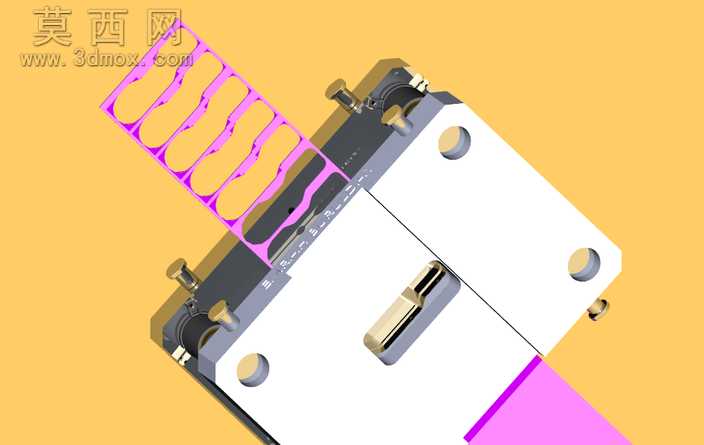

本款切割样品模具是针对薄型板材连续裁切工序开发的冲压工装，整体采用三板式模架结构设计，建模过程中严格遵循冲压模具设计规范，对各功能部件的装配公差、运动行程做了精准的参数化设定。模型构建阶段首先完成上下模座的基体建模，选用合金结构钢作为模座材质，渲染时赋予金属哑光镀镍质感，还原工业模架的真实外观效果；导柱导套部分采用高精度滑动配合结构，建模时特意保留了0.02mm的配合间隙模拟实际装配公差，表面做抛光镀铬材质处理，凸显导向部件的耐磨属性。模芯区域的裁切刃口做了单独的零件拆分设计，方便后续维护更换，刃口角度设定为标准冲压裁切斜角，保证板材冲切过程中受力均匀、切口平整。弹性卸料部分采用矩形螺旋弹簧搭配卸料板的结构，建模时对弹簧的预压缩量做了运动仿真校验，确保开模状态下卸料板能顺利将板材从凸模上脱出，避免带料问题影响连续生产。送料通道设计为贯通式结构，适配带状卷材的连续步进送料需求，两侧设置有可调式定位挡块，可根据裁切样品的尺寸灵活调整定位位置，提升模具的通用适配性。上下模的合模定位除了导柱导向外，还额外设置了精定位销组件，进一步提升合模精度，避免刃口错位造成的模具损坏。整体模型装配层级清晰，各部件的连接关系、运动逻辑完全符合实际冲压模具的工作原理，材质区分明确，渲染效果真实还原了工业模具的金属质感与装配细节，可作为冲压模具结构学习、裁切工装设计参考的优质三维素材，也可用于相关工艺演示、教学课件的可视化展示。
