多工位级进冲压模具三维设计

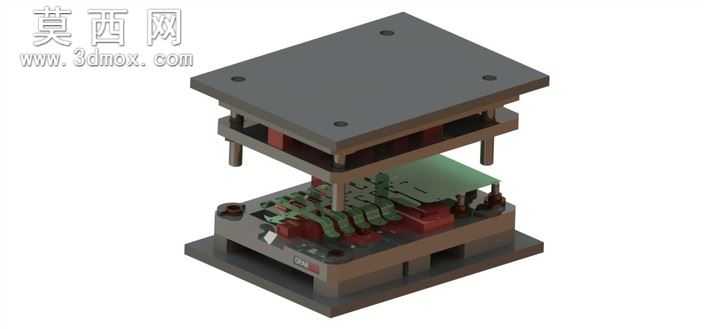

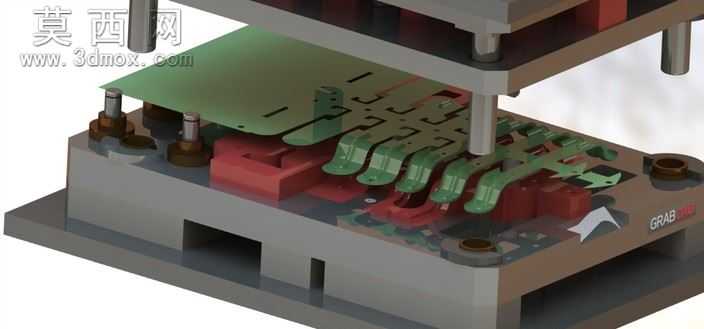

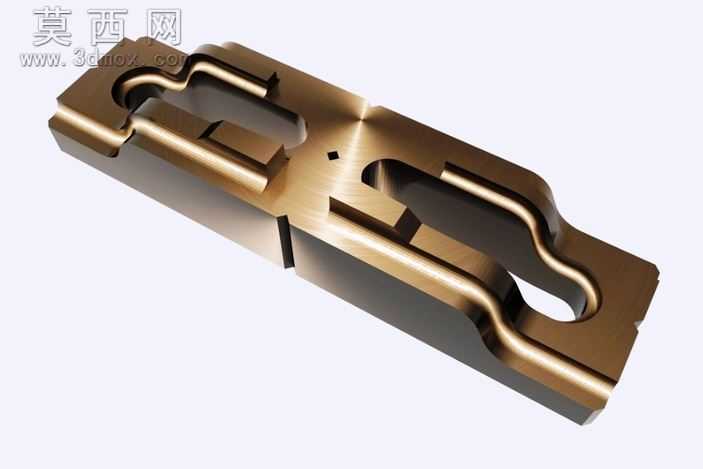

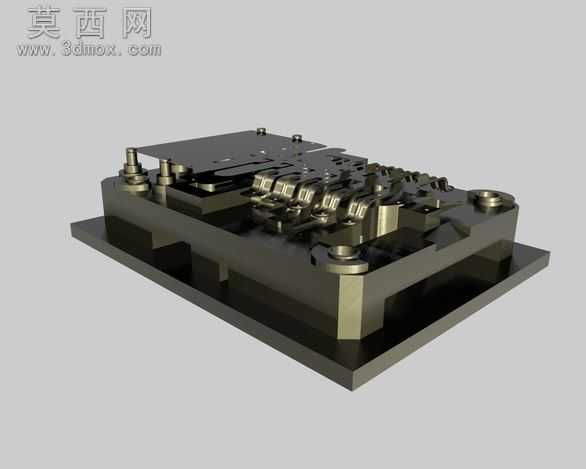

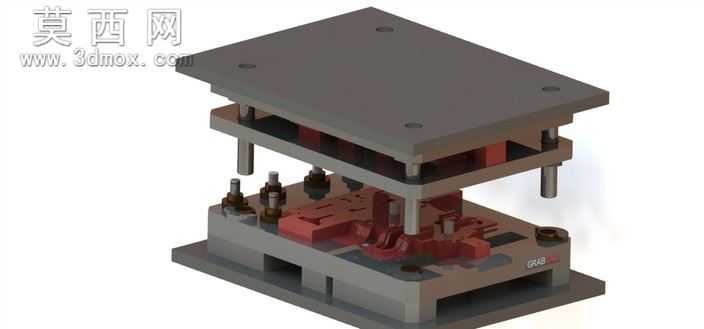

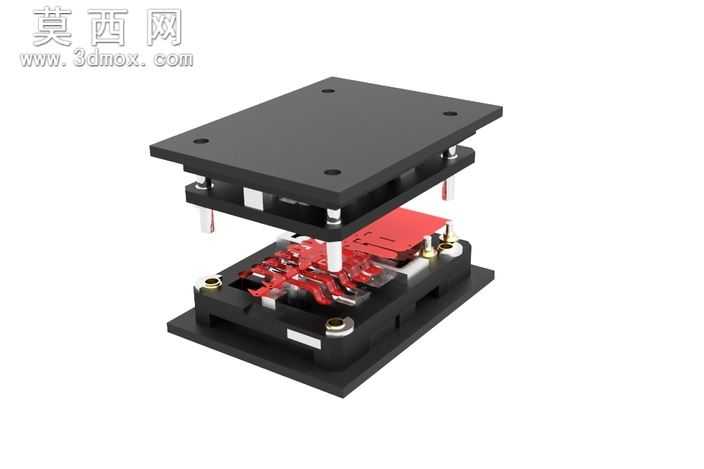

本套多工位级进冲压模具采用三维参数化建模方式完成整体设计，建模过程中严格遵循精密冲压模具的设计规范，对每一处装配结构都做了干涉校验，确保各部件在合模、开模行程中无运动冲突。模型整体采用装配体层级搭建，从下模座、凹模板、卸料板、凸模固定板到上模座的层级划分清晰，每一个紧固螺栓、定位销、导柱导套都按照实际工业标准件参数建模，还原了真实模具的装配逻辑。渲染阶段采用金属材质质感表现，对模具钢的哑光金属质感、导柱的高光镀铬质感、紧固螺丝的发黑处理质感都做了区分，通过光影调整清晰展现模具的分型面、工位排布以及凹凸模的配合细节，能够直观呈现模具合模后的整体状态。结构设计上，该级进模沿送料方向排布了多组冲压工位，依次完成冲裁、弯曲、成型等多道工序，卸料板采用弹性卸料结构，搭配均匀分布的弹性元件保证卸料力平衡，导柱导套采用高精度配合结构保障上下模对位精度，定位结构采用导正销搭配侧刃的组合方式，确保条料送进步距精准，避免送料误差导致的产品不良。设计过程中充分考虑了模具的加工工艺性，所有模板的安装孔、型孔都符合线切割、铣削加工的工艺要求，凸模采用快换式固定结构，方便后期生产维护时更换易损部件，整体结构紧凑，工位排布合理，能够满足连续高速冲压的生产需求，可作为五金冲压模具设计的参考案例，帮助设计者理解级进模的工位排布逻辑、标准件选型以及装配配合要求。
