紧固件生产用多层级冲压模具结构

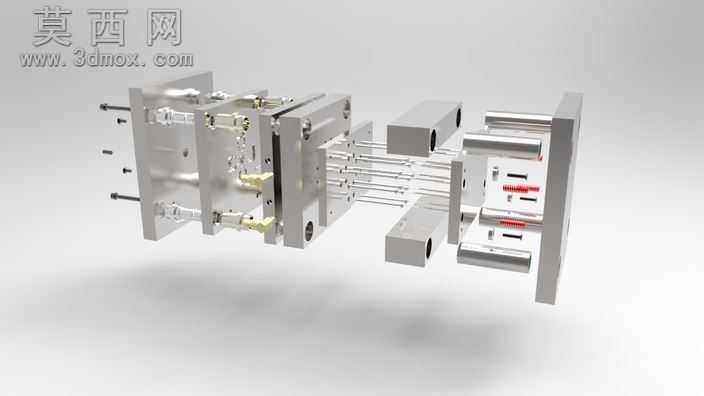

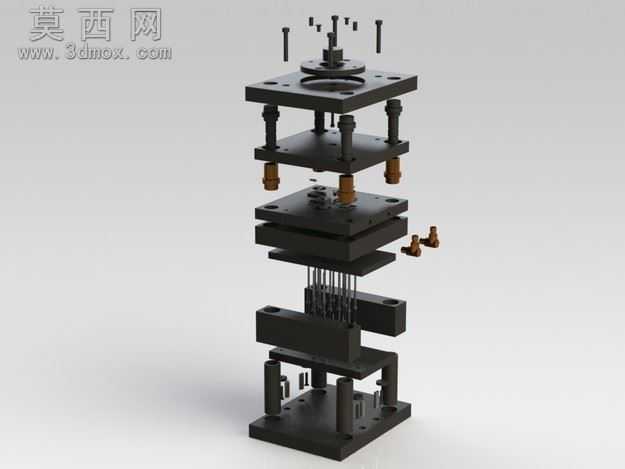

本套紧固件冲压模具采用三维建模软件完成全参数化设计，整体为多层板叠装式冷冲模结构，建模过程中严格遵循五金冲压模具的设计规范，对每一块模板、导柱导套、冲针、复位弹簧、紧固螺丝、冷却接头等零部件都进行了1:1等比例还原，所有配合面均按照实际加工公差要求预留了装配间隙，确保模型导入工程软件后可直接用于出图加工。模型渲染阶段采用金属哑光材质模拟模具钢的真实质感，对模板的发黑处理表面、导柱的镀铬亮面、铜质水嘴的金属色泽、弹簧的弹性件质感都做了区分化材质设置，搭配柔和的工业摄影棚光照方案，将模具分层爆炸的结构状态清晰呈现，能够直观看到每一层模板的功能分区与零件装配逻辑。从结构设计来看，该模具从上到下依次为上模座、上垫板、凸模固定板、脱料板、凹模板、下垫板、下模座，搭配四根精密导柱实现上下模的精准导向，侧边设置的快插式水嘴可接入冷却回路，连续冲压过程中能够有效控制模温，避免紧固件成型过程中因热胀冷缩出现尺寸偏差；内部均匀排布的多组冲针可一次性完成紧固件的冲孔、落料、成型多道工序，复位弹簧均匀分布在脱料板四周，开模时可顺畅将料带从凸模上剥离，避免带料问题影响连续生产效率。设计过程中充分考虑了紧固件大批量生产的耐用性需求，所有受力模板均选用高硬度模具钢材质，冲针与凹模镶件采用快换式结构设计，生产过程中出现易损件磨损时无需拆解整副模具即可快速更换，大幅降低停机维护时间；模座四周预留的标准槽位可适配不同吨位的冲床安装，通用性较强，能够满足各类标准紧固件的高速冲压生产需求，整套模型结构完整、装配关系清晰，无干涉错面问题，既可以作为五金模具设计的学习参考案例，也可经过简单调整后直接用于实际生产。
