双螺栓铰接式连接铰链结构三维设计

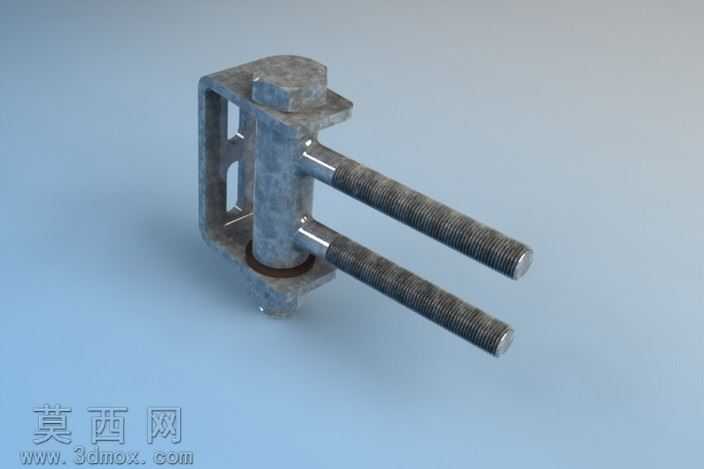

本作品为双螺栓铰接式连接铰链的三维建模设计，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一构建各个独立零件再完成整体装配约束。首先构建主体铰接座部分，该零件为带双侧镂空减重槽的U型铸钢基体，建模时先绘制截面草图通过拉伸生成基体轮廓，再对安装槽、铰接孔位进行切除拉伸操作，对棱边做工艺倒角处理，还原铸件的规整结构特征。其次构建铰接销轴零件，销轴为带限位轴肩的圆柱结构，下端设置防脱卡位结构，建模时通过旋转特征生成主体，再对卡位槽进行切除，保证与铰接座的孔位实现间隙配合约束。随后构建两根平行布置的连接螺柱，螺柱为全螺纹长杆结构，建模时通过螺旋线扫描生成外螺纹特征，还原螺纹的牙型细节，保证螺柱与销轴端部的安装孔实现过盈装配约束，同时添加六角锁紧螺母零件，螺母通过拉伸切除生成六角轮廓，同样扫描生成内螺纹特征，装配时约束在销轴上端，实现铰接结构的轴向锁紧限位。材质与渲染阶段，为所有金属零件赋予做旧铸钢材质，调整材质的粗糙度、金属度参数，模拟长期使用后的轻微磨损与氧化质感，添加细微的划痕纹理贴图提升真实感；场景采用柔和的影棚布光，主光源从侧上方打亮主体轮廓，辅光源补全暗部细节，添加环境反射贴图模拟金属表面的微弱环境反光，最终渲染出质感逼真的效果展示图。结构设计上，该双铰结构可实现两个连接部件间的相对转动，双螺柱的设计可提供更稳固的连接强度，相比单铰结构承载能力更强，铰接座的镂空槽在保证结构强度的前提下减轻了整体重量，适用于各类需要铰接传动、活动连接的机械设备、工装构件场景，各零件间的配合间隙经过合理参数设置，既保证转动灵活性又避免出现旷量，所有特征参数均可编辑调整，可根据实际使用需求修改尺寸规格适配不同安装场景。
