批量烘箱配套PEEK辊道滚动置物架

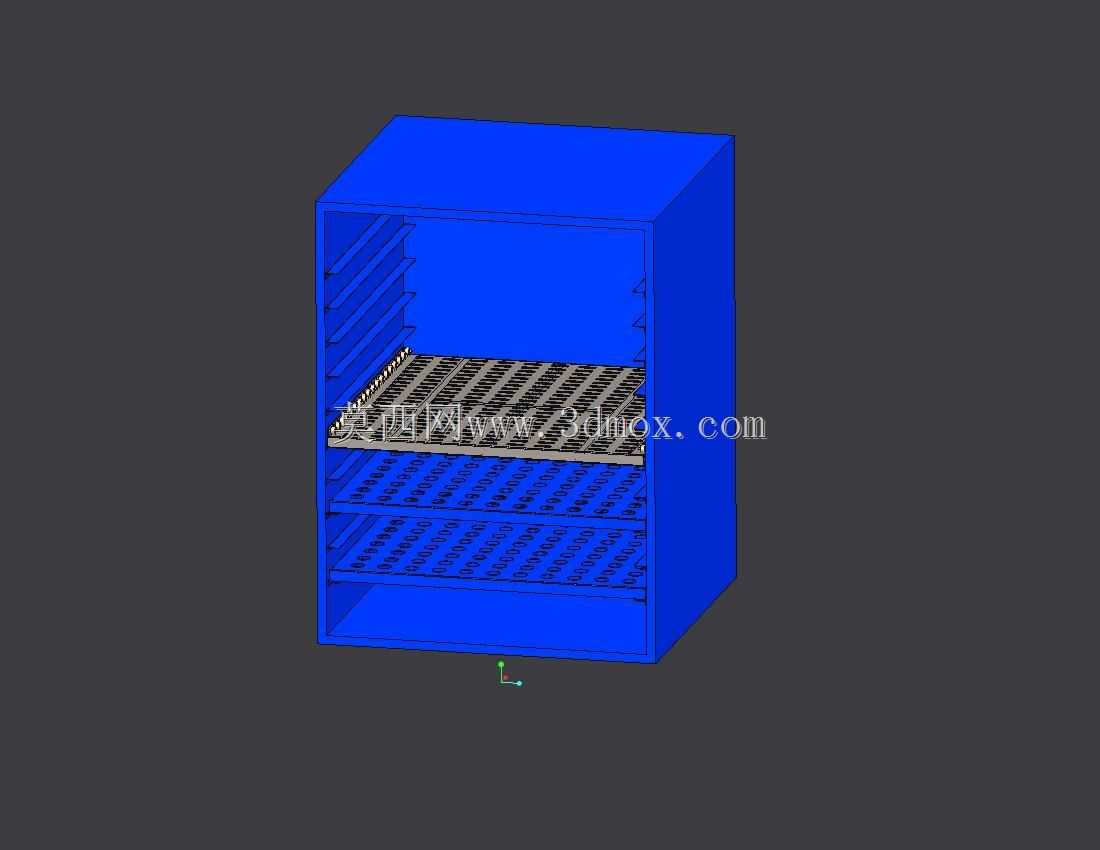

　　在电子元器件、复合材料小构件的批量热处理工序里，烘箱内部的物料承载一直是容易被忽略但直接影响生产效率的细节——传统固定式层架取放物料时需要操作人员将手深入高温腔体内部，不仅存在烫伤风险，整盘物料推拉过程中还容易出现卡滞、物料倾洒的问题，这款配套批量烘箱使用的滚动置物架，就是针对这类场景做的定向结构优化。整个架体采用与烘箱内腔匹配的蓝色涂装金属结构，整体外廓尺寸严格适配36英寸×36英寸×48英寸规格的Blue M批量烘箱内腔，安装时不需要对原有烘箱的腔体结构做任何打孔、焊接类修改，架体四个边角设置了与烘箱内壁原有夹装位匹配的固定夹，直接卡入原有定位点即可完成安装，不会破坏烘箱原有保温结构，也不会影响设备原厂保修约定。

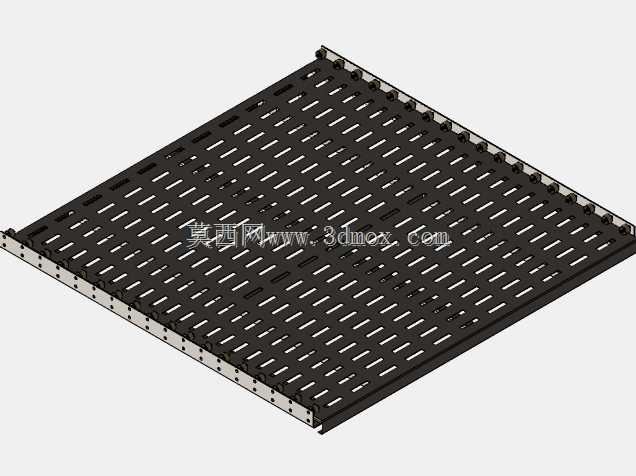

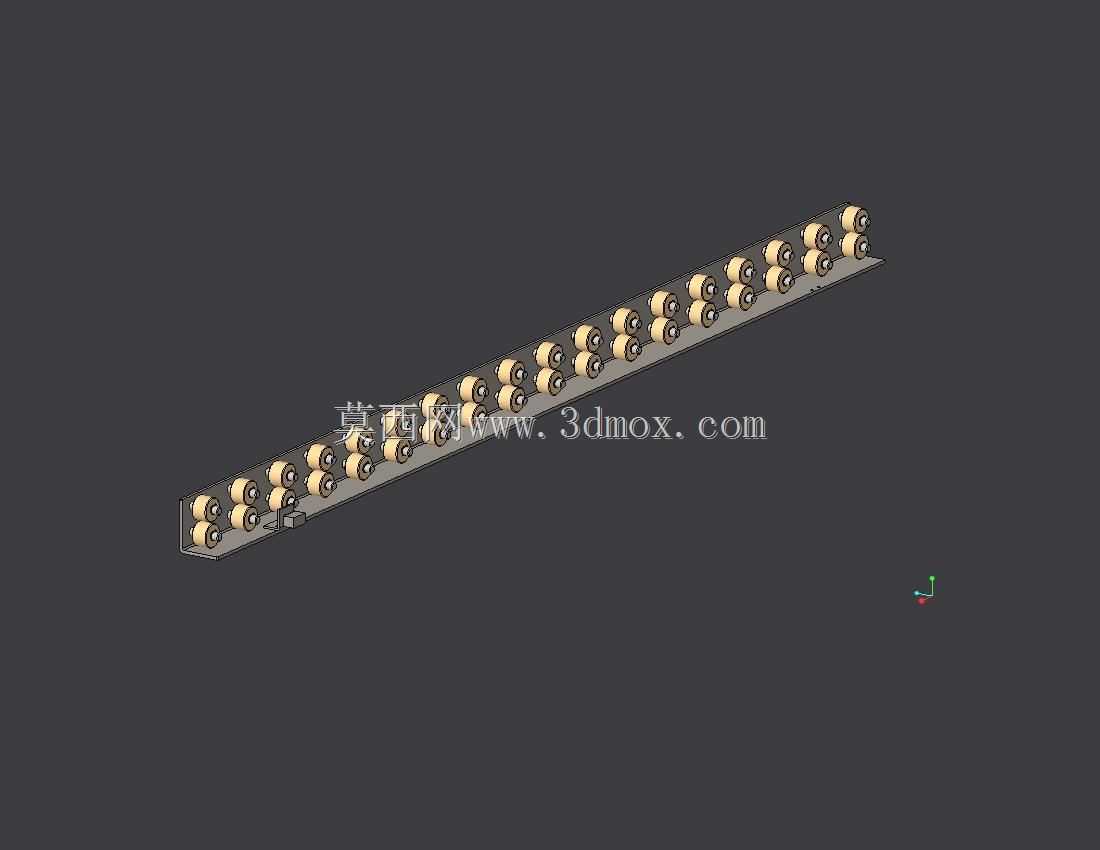

　　架体上的辊道配件辊轮全部采用PEEK塑料加工成型，这种材料可以长期在150℃的工作环境下保持结构强度与尺寸稳定性，不管是常规的150℃固化工况，还是更高温度段的A类、SST类高温热处理流程，辊轮都不会出现软化变形、释放挥发物的问题，不会对腔体内的待处理工件造成污染。每层辊道都采用密集排布的小直径辊轮结构，承托面平整度高，不管是放置金属托盘、还是耐高温非金属料盘，都能保证推拉过程顺滑无卡滞，整架最大安全承重可达45kg，完全能满足常规批量热处理的单批次物料承载需求。设计过程中首先锁定的是安装适配性，所有外部安装边界都严格匹配目标烘箱的内腔尺寸与原有固定点位，避免现场改制的工作量；辊轮选型阶段对比了金属辊轮、

　　其他耐高温工程塑料辊轮的方案，金属辊轮虽然耐温更高，但长期高温环境下容易与金属托盘出现咬合卡滞，还会在推拉过程中产生金属碎屑污染工件，其他工程塑料要么长期耐温达不到150℃的持续使用要求，要么摩擦系数偏高推拉阻力大，最终选定PEEK材质作为辊轮原材料，兼顾耐温性、低摩擦特性与洁净度要求。架体的层间距设置也充分考虑了常规热处理工件的料盘高度，预留了足够的热风循环空间，不会因为层架遮挡影响腔体内的温度均匀性，每层辊道都采用独立的模块化装配结构，后续如果出现单个辊轮损坏的情况，不需要拆卸整个层架，单独更换对应辊轮即可完成维护，降低后期运维成本。在实际生产场景中，这类滚动架可以大幅提升物料取放的效率，

　　操作人员只需要在烘箱门口就可以将整盘物料平稳推入腔体内部，取料时也可以直接将料盘拉出到门口位置，不需要将手臂深入高温区域，既降低了操作安全风险，也减少了开关炉门的时间，降低腔体温度波动对热处理工艺稳定性的影响。架体的蓝色涂装采用耐高温粉末涂料，长期在高温环境下工作不会出现涂层脱落、变色的问题，也不会释放影响工件质量的挥发物质，完全适配工业热处理场景的使用要求。
