仓储悬臂货架搭配门式起重搬运设备结构

这套结构针对长型物料仓储场景设计，常见于型材加工、管材仓储、建材堆放类车间库区，解决长尺寸杆件、型材、管材类物料常规货架存放不便、吊装转运效率低的痛点。日常作业中，库区存储的6米、9米甚至12米长的型钢、铝型材、PVC管材、木方等物料，普通托盘货架无法适配其长度尺寸，人工搬运或叉车转运时易出现物料变形、磕碰损伤，还存在作业安全隐患，这套组合结构刚好匹配这类物料的全流程存储与转运需求。

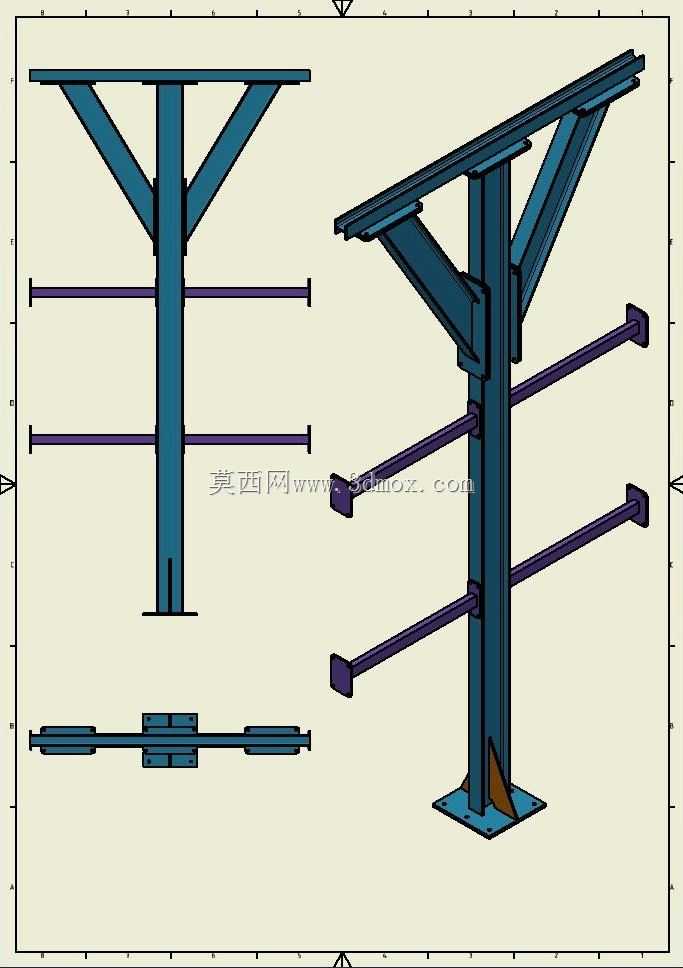

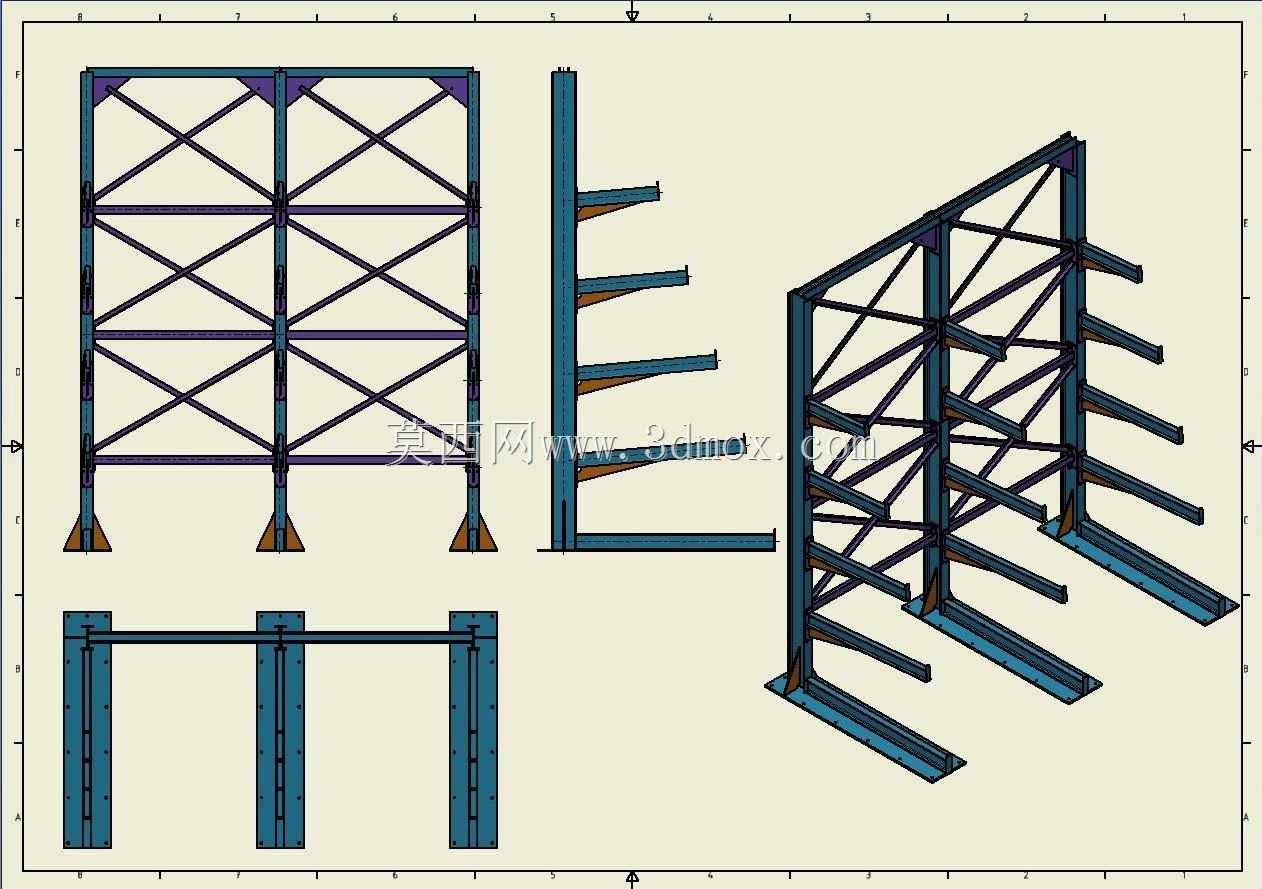

从功能特性来看，悬臂货架部分采用单侧外伸悬臂的排布形式，每排货架设置多层悬臂承载位，单根悬臂的承载能力根据存储物料的单根重量做了匹配设计，悬臂根部与货架主立柱采用高强度螺栓连接，可根据存储物料的直径、堆放高度调整悬臂层间距，适配不同规格长料的存放需求。货架主立柱采用桁架式结构设计，相比实腹式立柱，在同等耗材用量下具备更高的抗弯截面模量，能承受长料堆放时产生的偏心载荷，避免立柱出现侧向变形。相邻货架立柱之间设置横向斜撑连接，形成稳定的格构式受力体系，即使单侧悬臂满载堆放物料，整体结构也不会出现倾覆风险，货架底部通过地脚螺栓与库区混凝土地面固定，安装时需保证地面平整度误差控制在每两米3毫米以内，避免立柱安装后出现垂直度偏差影响承载性能。

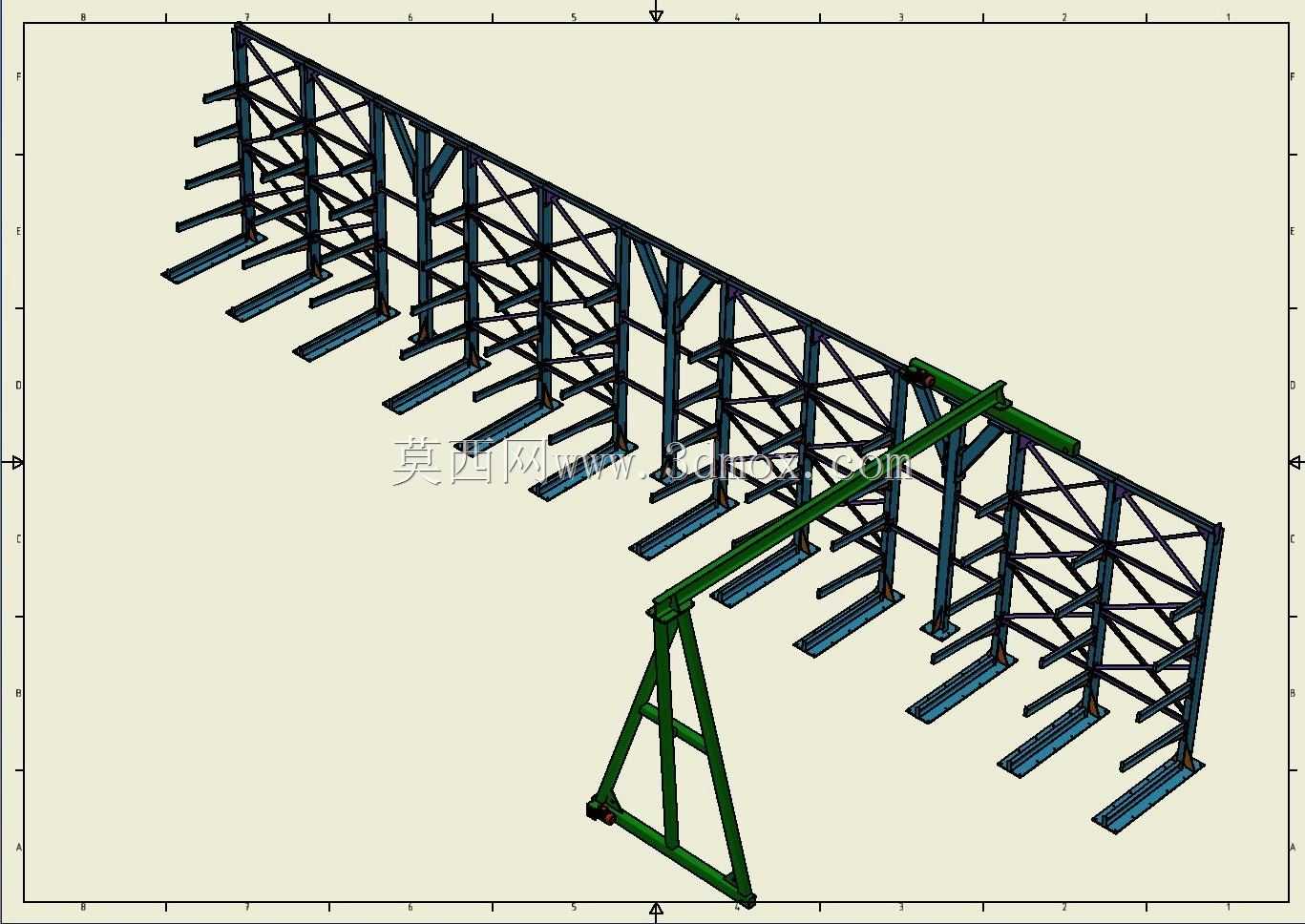

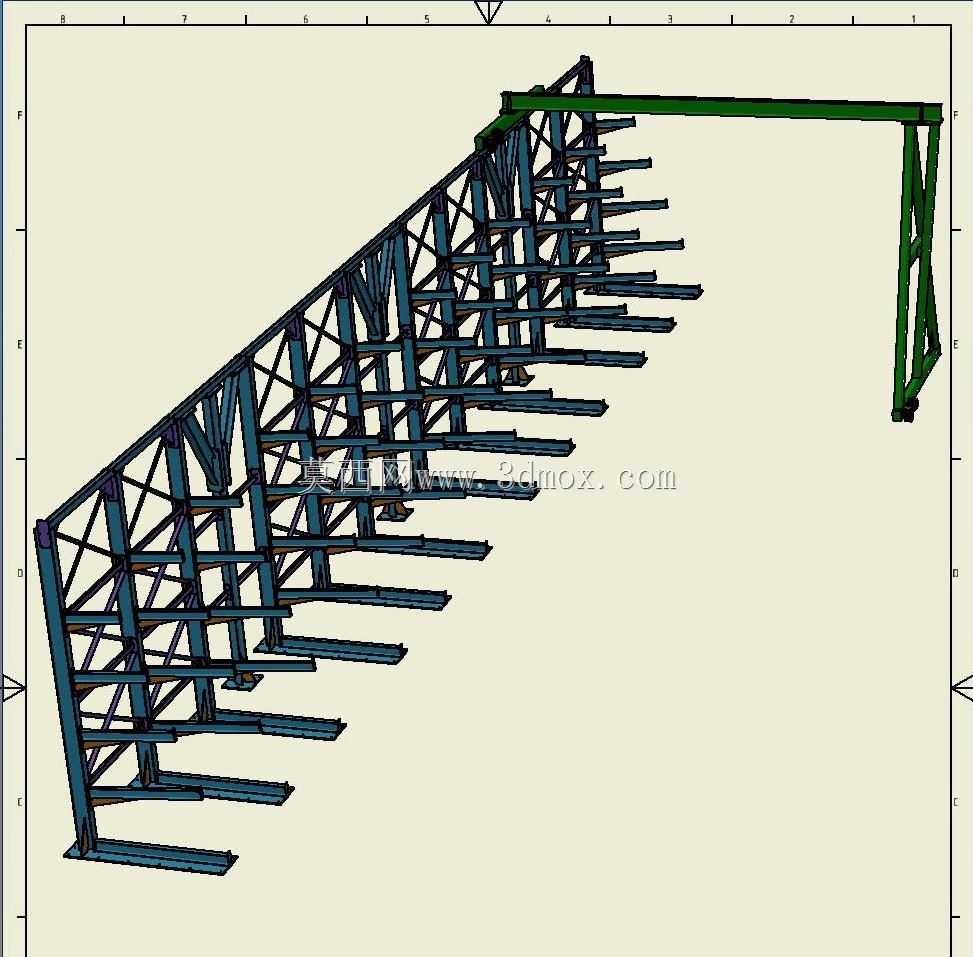

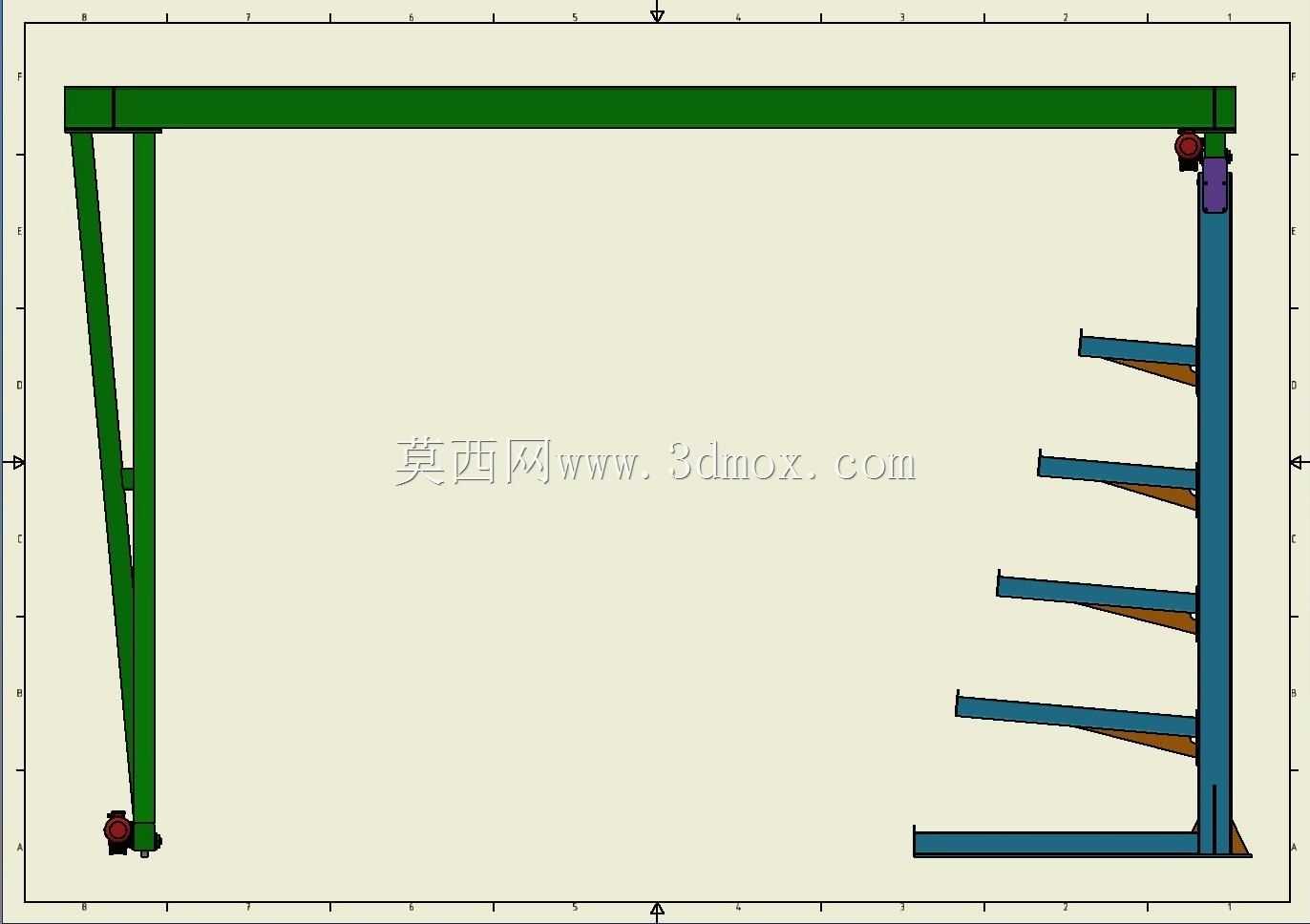

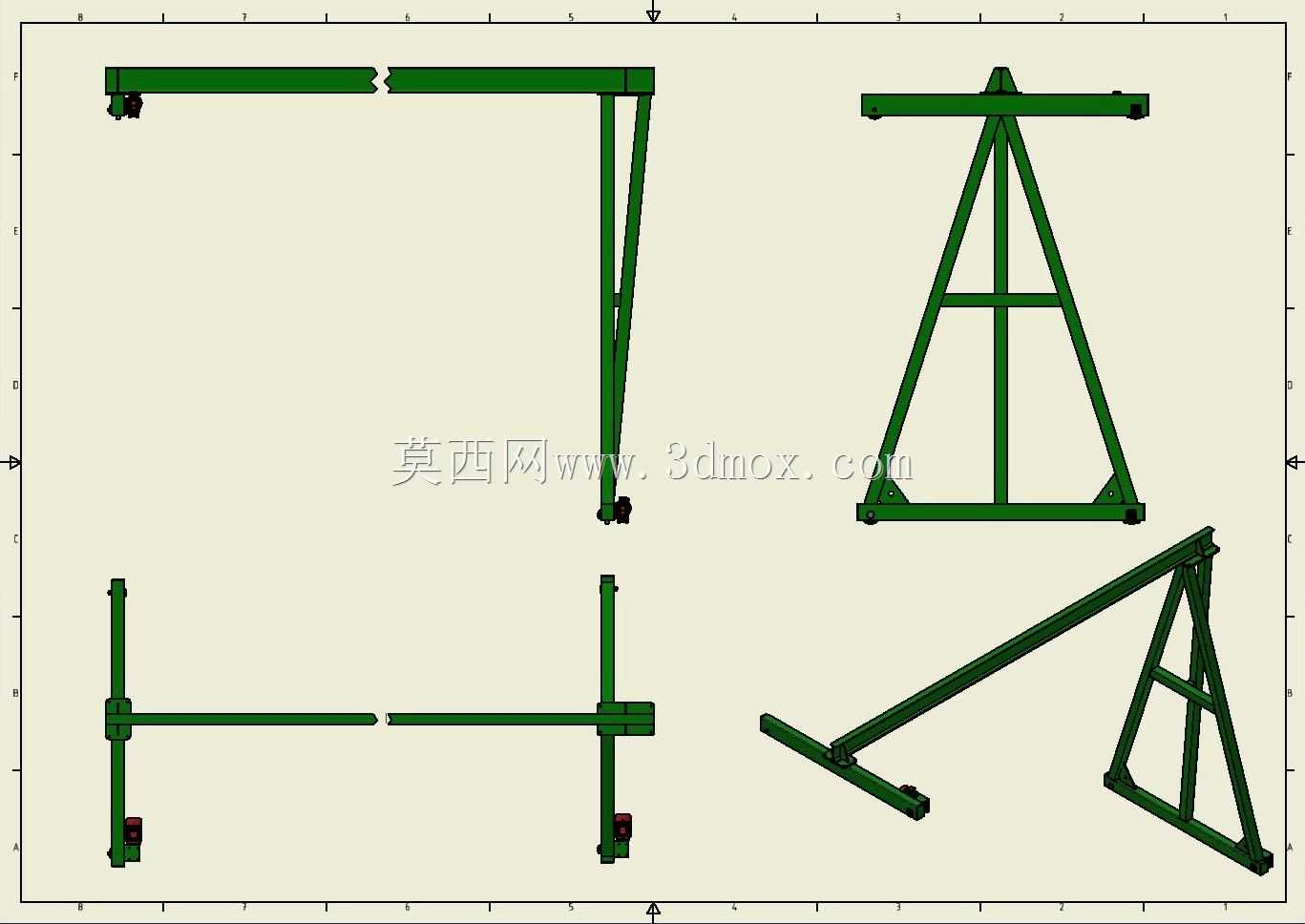

配套的门式起重机沿货架排布方向的轨道运行，轨道铺设在货架外侧的库区地面上，起重机跨度刚好覆盖货架的全部悬臂作业面，起升机构可沿起重机主梁横向移动，作业时能够覆盖所有货架货位的正上方，无需额外调整物料位置即可完成任意货位的物料存取作业。起重机支腿采用桁架式结构，在保证结构刚度的同时降低自身重量，减少运行时的轮压载荷，降低对库区地面的承载要求。主梁与支腿之间采用刚性连接，连接处设置加强筋板，承受起吊物料时产生的冲击载荷，避免连接处出现应力集中导致的结构开裂。

设计过程中首先核算了存储物料的最大单重与最长尺寸，确定单根悬臂的额定载荷、货架总高度、悬臂层数，再根据货架总长度确定门式起重机的运行行程与跨度参数。悬臂的伸出长度根据常规存储物料的最大堆放宽度确定，保证物料放置后不会超出悬臂端部影响起重机运行，悬臂上表面设置防滑耐磨衬垫，避免物料堆放时出现滑移，同时减少金属表面硬接触造成的物料表面划伤。起重机的起升高度根据货架最高层货位的高度确定，保证吊具起升到最高位置时，能够顺利越过最高层货架上堆放的物料，不会出现碰撞干涉。

安装边界方面，货架安装区域需预留足够的安全距离，货架端部与库区墙体之间预留不小于0.8米的检修通道，方便日常对货架连接螺栓、结构变形情况进行检查维护。起重机轨道两端设置行程限位挡块，挡块高度不小于起重机行走轮半径，防止起重机运行超出行程范围出现脱轨风险。轨道安装时需保证两根轨道的平行度误差不超过全程5毫米，轨距误差控制在正负3毫米以内，避免起重机运行时出现卡滞、啃轨现象。整个结构的受力计算充分考虑了满载偏载、起制动冲击、风载（半露天库区场景）等多种载荷组合，所有受力节点的螺栓强度、焊缝强度都预留了足够的安全系数，保证长期重载作业下的结构可靠性。日常作业时，起重机取放物料需平稳起吊，避免大幅摆动碰撞货架悬臂，物料堆放时需尽量保证悬臂两侧载荷均衡，减少长期偏载对结构造成的疲劳损伤。
