装载机前置推铲工作装置结构设计

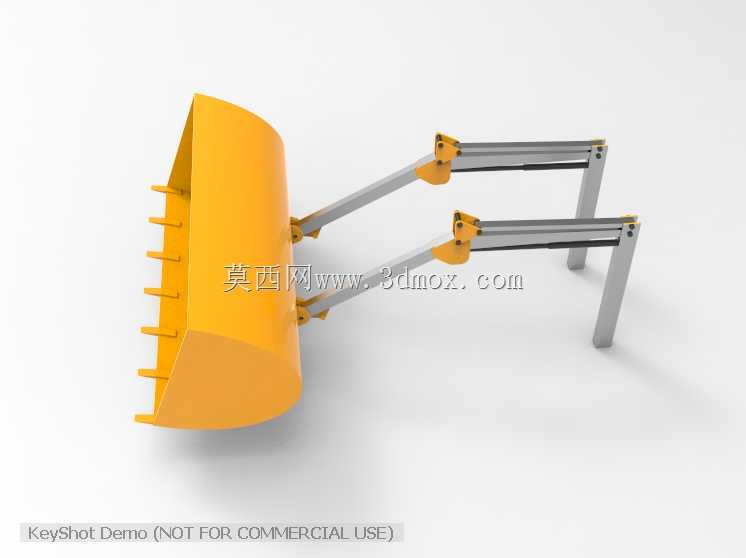

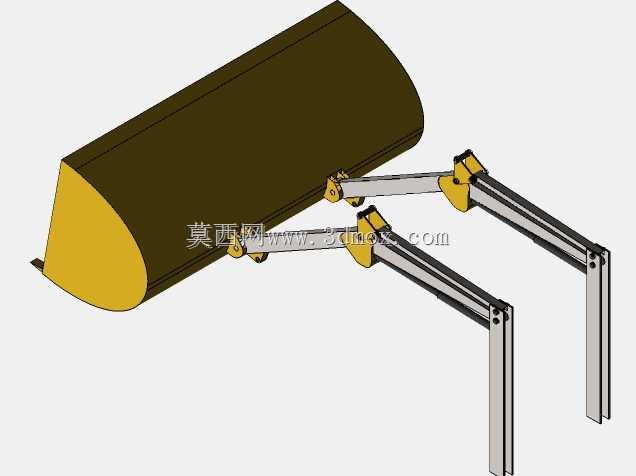

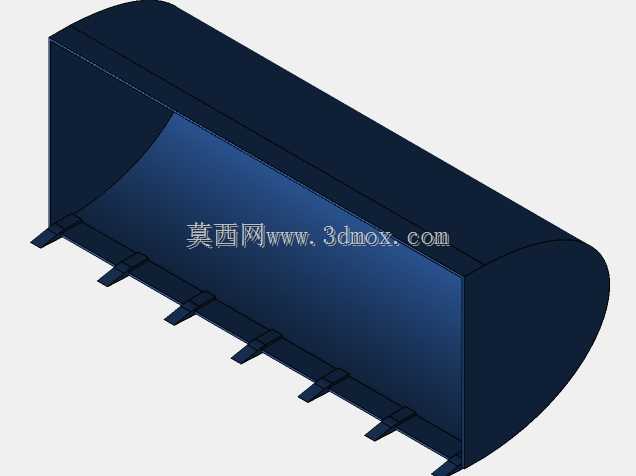

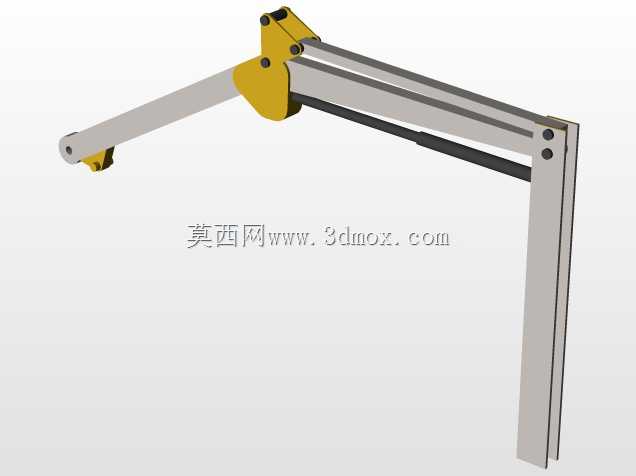

这套前置推铲工作装置，主要适配中小型轮式装载机的前端作业需求，在散料归集、场地平整、轻度推扒作业场景中承担核心执行功能，区别于常规带斗齿的挖掘装载铲斗，该推铲采用大弧度整体弧面铲板结构，刃口做了等间距排布的加强齿座设计，作业时既能保证对松散砂石、积雪、工程渣土的切入能力，也能通过连续弧面实现物料的顺畅导流，避免散料在铲板中部堆积卡滞。从结构布局来看，装置采用双平行动臂支撑方案，两根箱型截面的动臂通过前后铰接点分别连接推铲背部的安装支座与设备前端的连接架，铰接位置均配置了耐磨衬套的安装位，可在实际装配时根据作业载荷匹配不同厚度的铜基衬套，降低铰接部位的磨损速率，延长部件维护周期。推铲背部的加强筋采用纵横交错的排布方式，横向筋板沿铲板弧度贴合焊接，纵向筋板直接对接动臂铰接座，将作业时铲板承受的径向载荷直接传递到动臂结构上，避免铲板局部受力出现变形翘曲，针对不同作业强度的需求，铲板刃口位置预留了可更换耐磨板的安装螺孔，日常作业中刃口磨损后无需整体更换推铲，仅需拆卸更换耐磨刃板即可，大幅降低现场运维的成本与停机时间。动臂的伸缩段采用嵌套式箱型结构设计，配合液压油缸的安装位可实现推铲作业幅度的调整，相比固定长度的动臂结构，该设计可让推铲在不移动整机的情况下，实现一定范围内的作业距离调整，适配狭窄场地内的作业需求，比如厂区通道的散料清理、围挡边的场地平整作业中，无需频繁调整整机位置即可完成作业面覆盖。安装边界方面，该装置的后端连接架采用标准的装载机前端接口尺寸，铰接点的孔距、连接面的平面度均匹配常规1-3吨级装载机的前端安装基准，现场改装时无需对原有设备的连接结构做破坏性改动，仅需通过销轴完成铰接，对接好液压管路即可投入使用。设计过程中针对推铲的受力工况做了多场景校核，在推铲全伸最大作业距离、最大推扒阻力的工况下，动臂的弯曲变形量控制在允许范围内，铰接点的接触应力也满足耐磨件的承压要求，避免作业过程中出现结构失稳的问题。推铲的侧板做了向内收的折边设计，作业时可以减少物料从铲板两侧的溢散，提升单次推扒作业的物料归集效率，尤其是在散粮转运、矿粉归集这类轻质散料作业场景中，折边结构能有效减少物料撒漏，降低作业过程中的重复工作量。动臂与推铲连接的铰接位置设置了角度限位结构，可限制推铲的翻转角度范围，避免作业过程中推铲过度翻转碰擦动臂结构，也能保证收斗状态下推铲与前端轮胎之间留有足够的安全间隙，转向过程中不会出现运动干涉。整套结构的焊缝均采用连续角焊缝设计，在应力集中的铰接座位置额外增加了三角加强板，分散焊缝位置的应力集中，避免长期交变载荷下焊缝出现开裂问题，所有外露的安装孔位均做了倒角处理，既方便装配时的销轴导入，也能去除孔边的毛刺应力集中点，提升部件的疲劳强度。在实际场地作业中，该推铲装置除了常规的散料推平作业，还可通过更换不同的刃口附件，实现轻度的路面破碎压实、积雪清理等拓展功能，相比专用的推雪设备、平地装置，该结构依托装载机的原有动力系统，无需额外配置动力单元，设备利用率更高，适配多场景的工程作业需求。
