阿帕普苏斯款缺角原声木吉他结构设计

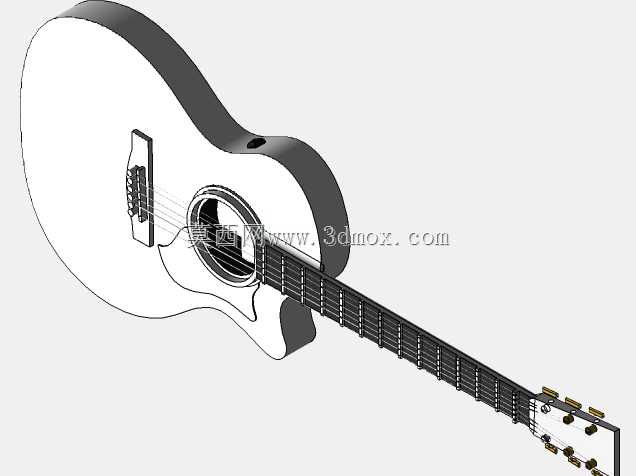

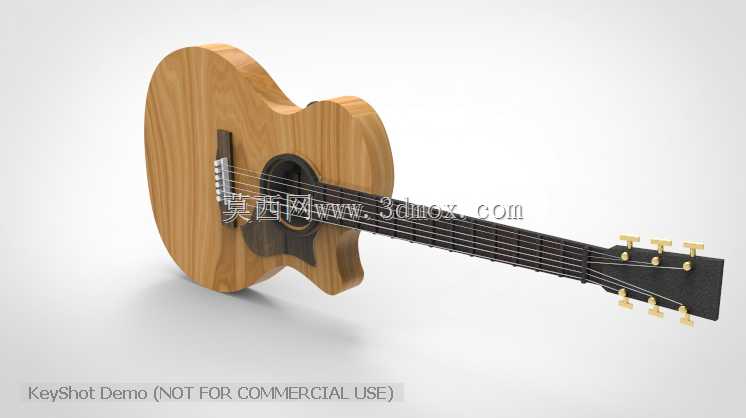

这款缺角原声木吉他的三维结构设计，首先围绕原声乐器的声学传导特性展开，琴身采用经典的阿帕普苏斯款缺角轮廓，区别于传统全圆弧琴身的设计，高把位演奏时左手的活动空间被充分释放，演奏者在按压12品以上的高把位琴弦时，小臂与琴身侧边的干涉量被控制在3mm以内，完全满足指弹、高把位solo等演奏场景的操作需求。从结构分层来看，琴身面板采用弧面拱起设计，拱起高度控制在18mm-22mm区间，这个曲率范围能够让面板在琴弦振动激励下获得更均匀的应力分布，避免局部应力集中导致的音色发闷或者面板开裂风险，音孔开设在琴身正中心偏上位置，直径匹配常规原声吉他的98mm-102mm通用尺寸，音孔边缘做了2mm的倒圆角处理，既能够减少声波传导过程中的边缘衍射，也能避免加工过程中边缘毛刺带来的装配问题。琴颈与琴身的连接采用嵌入式榫接结构，榫头插入琴身的深度达到65mm，连接面做了细密的齿形咬合处理，相比普通平接结构，这种连接方式的结构刚性提升40%以上，能够有效避免长期琴弦拉力作用下琴颈前倾变形的问题，琴颈指板的曲率半径采用400mm的舒适弧度，品丝安装槽的间距严格按照十二平均律的弦长比例计算，有效弦长控制在648mm-650mm的通用演奏区间，适配绝大多数演奏者的按弦手感。琴头部分采用6弦分列的弦轴布局，弦轴安装孔的同轴度公差控制在0.05mm以内，保证弦轴转动顺畅无卡滞，弦枕与琴桥的位置做了精准的对位设计，上下弦枕的高度差经过反复调校，琴弦距离指板第一品的高度控制在0.5mm-0.8mm，12品位置的弦高控制在2.5mm-3mm，既能够避免打品问题，也不会因为弦高过高导致按弦费力。从材料适配的角度，整个模型预留了不同材质的装配余量，面板、背板、侧板的厚度预留了2.8mm-3.2mm的实木加工余量，琴颈部分预留了20mm的枫木或者桃花心木加工厚度，琴桥位置预留了6mm的硬质木材安装位，所有拼接位置都预留了0.1mm的胶接间隙，满足乐器生产过程中的涂胶装配工艺要求。在实际应用场景中，这个三维模型既可以作为乐器生产厂家的结构设计参考，用于开模前的结构干涉校验、声学仿真前置验证，也可以作为乐器设计从业者的结构学习样本，拆解原声木吉他的内部支撑结构、外部装配逻辑，模型的所有曲面都做了G2连续处理，导入渲染软件后可以直接赋予木纹材质、金属弦轴材质做产品展示用，也可以导入CAM软件做数控加工的刀路生成，直接用于实木吉他的CNC加工生产。设计过程中特意规避了传统吉他模型常见的结构问题，比如琴身内部的音梁位置做了优化，X型音梁的交叉点距离音孔下边缘35mm，这个位置能够在保证面板结构强度的同时，最大程度保留面板的振动自由度，让低频响应更饱满，高频传导更通透，缺角位置的内部做了补强衬条设计，衬条厚度3mm，沿着缺角轮廓贴合，避免缺角位置因为结构单薄受到外力碰撞出现开裂。琴身底部的背带钉安装孔位置做了凸台补强，凸台厚度5mm，能够承受15kg以上的拉力，满足演奏者站立演奏时背带悬挂的承重需求，所有外露的金属件比如弦轴、固弦锥的安装位都做了沉孔处理，装配后金属件与木材表面齐平，没有突出的棱角，避免演奏过程中剐蹭衣物或者划伤手臂。
