手动操作式齿轮齿条直线传动机构

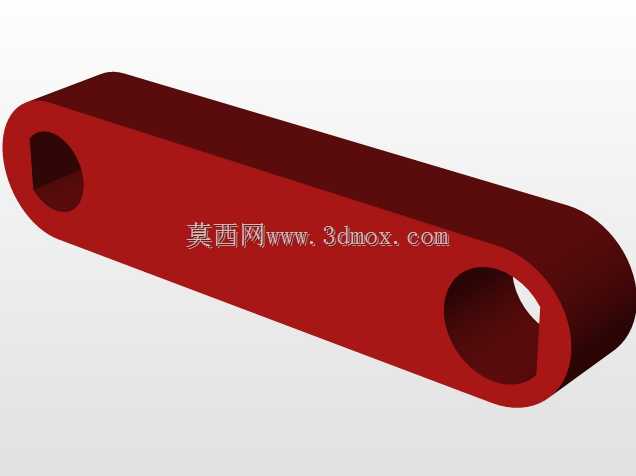

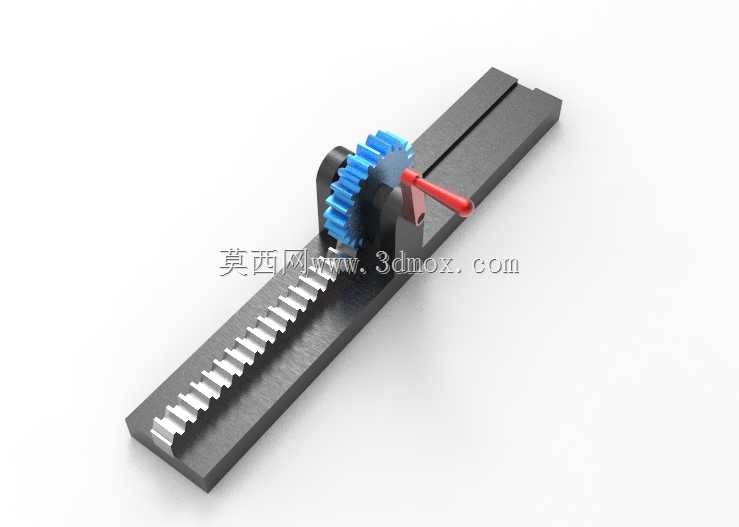

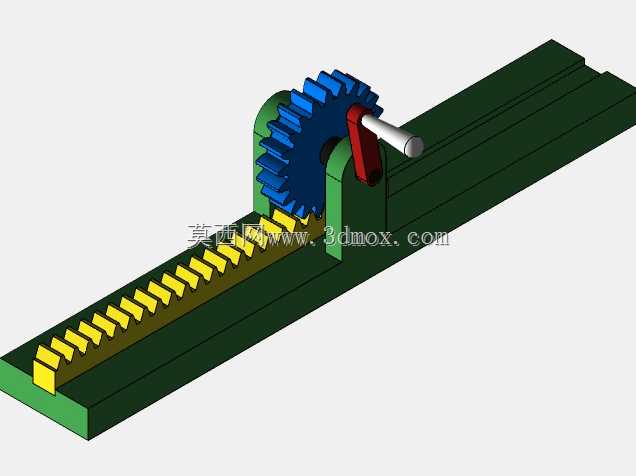

这套手动齿轮齿条传动结构，在轻工生产线的工位调整、小型工装的进给微调、教学演示教具的传动展示场景中都有广泛适配空间。区别于电动驱动的直线传动单元，这套纯机械啮合的结构不需要外接动力源，操作人员通过侧方的红色摇柄输入扭矩，就能带动蓝色圆柱齿轮绕固定支座的转轴转动，齿轮与下方长条形导轨上的齿条持续啮合，将旋转运动直接转化为齿条沿导轨长度方向的直线往复运动，整个传动过程没有中间减速环节，传动比恒定，手动操作时的反馈感清晰，不会出现虚位卡顿的问题。

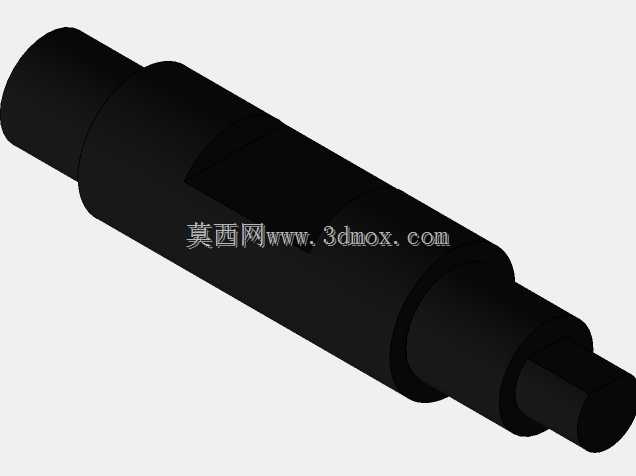

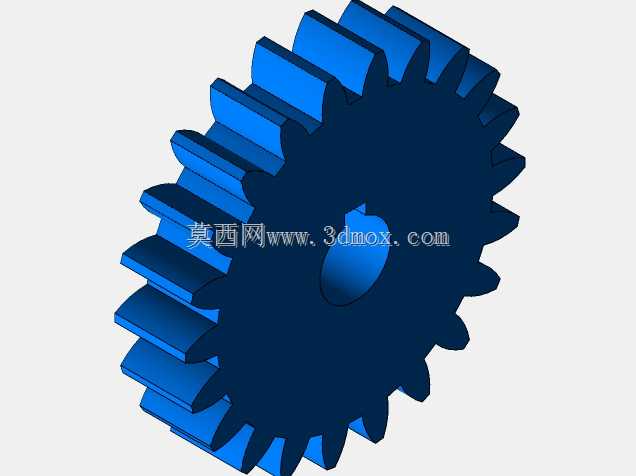

从设计思路上看，这套结构优先考虑了手动操作的易用性与传动的平稳性：齿轮部分采用标准渐开线齿形，齿距与齿条的齿槽完全匹配，啮合时的重合度控制在1.2以上，保证手动摇动摇柄时不会出现齿间卡滞、跳齿的问题；固定齿轮的支座采用立式支撑结构，转轴与支座的配合间隙控制在0.02mm以内，既保证齿轮转动灵活，又不会出现径向窜动影响啮合精度；齿条直接集成在直线导轨的上表面，导轨截面采用凹型导向结构，两侧的凸边可以约束齿条的运动方向，不需要额外加装直线导向件，大幅简化了整体结构的零件数量，降低了装配调试的难度。摇柄的长度经过人机工程校核，操作人员单手握持转动时，所需的输入扭矩控制在普通人手臂发力的舒适区间，长时间操作也不会产生明显的疲劳感。

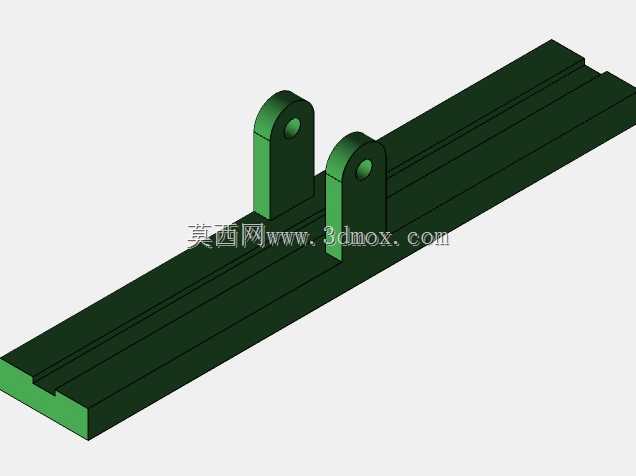

在安装边界与尺寸适配层面，整套结构的底座为长条形平直结构，底面为完整的安装平面，可以直接通过螺栓固定在工装台面、设备机架的预设安装位上，不需要额外加工适配的安装底座；导轨的长度可以根据实际的直线行程需求灵活调整，当前结构的有效行程覆盖齿条的完整啮合长度，齿轮支座的安装位置固定在导轨的一端，不会占用齿条的有效运动空间，整体结构的横向宽度较窄，在空间局促的小型设备内部也能完成布置。齿轮与齿条的啮合间隙可以通过支座上的微调结构进行调整，当长期使用出现齿面磨损导致间隙过大时，不需要更换整套零件，只需要微调支座的固定位置就能重新恢复合适的啮合间隙，降低了后期维护的成本。

实际使用过程中，这套结构可以适配多种需要手动直线进给的工况：比如小型印刷设备的工位手动对位、木工工装的靠山位置调整、教学实验平台的传动原理演示、小型检测设备的探头进给调整，都可以直接套用这套结构的设计逻辑。结构中所有的受力零件都采用刚性足够的金属材质，齿面经过硬化处理，长期反复啮合使用也不会出现过度磨损导致传动精度下降的问题；导向部分的滑动面可以根据使用场景添加润滑脂，进一步降低滑动阻力，提升操作的顺滑度。不同于电动丝杠、电动滑台等需要配套电控系统的传动单元，这套纯机械结构不需要布线、不需要设置控制参数，安装完成后就能直接投入使用，在没有供电条件、需要频繁手动微调的工位上，实用性远高于电动传动组件。结构的拆解维护也十分便捷，只需要拆下齿轮转轴的固定端盖，就能将齿轮、摇柄整体拆下，对齿面进行清洁或者更换磨损零件，齿条与导轨为一体化结构，不需要拆分维护，日常只需要定期清理齿槽内的杂物、添加少量润滑脂就能长期保持稳定的传动状态。
