锥形褶式空气过滤元件结构设计

　　在工程机械、商用车辆以及小型固定动力机组的进气系统设计中，进气端的空气过滤元件直接决定了下游动力部件的磨损速率与运行寿命，这款锥形褶式结构的空气过滤件，正是针对小排量动力单元紧凑安装空间开发的专用过滤部件。不同于常见的圆筒形直褶滤芯，该元件采用截锥形整体构型，大端为密封安装端面，小端做封闭收束处理，褶状滤材沿锥面母线方向均匀排布，这种构型首先适配了特定进气道的渐扩流道设计，能让进入的含尘气流在锥面外侧完成初步的流速均布，避免局部滤材面风速过高导致的穿尘或滤材过早破损。从实际工况适配来看，这类锥形滤芯多用于安装空间轴向尺寸受限、径向安装空间呈渐变状态的动力舱布局，比如小型农用机械的侧置进气口、便携发电机组的上置进气仓，

　　或是部分改装车辆的进气系统升级场景，其锥面结构能在有限的安装边界内最大化滤材的展开面积，相比同安装直径的圆筒形滤芯，有效过滤面积可提升15%到20%，在不增加进气阻力的前提下容尘量有明显提升。滤材的褶边采用等间距热压定型，两端的聚氨酯密封端盖直接与滤材端部浇注粘合，不存在额外的密封拼接缝隙，能避免未经过滤的空气从端盖配合处短路进入下游气道。设计过程中需要重点控制褶高与褶间距的匹配关系，褶距过窄会导致滤材表面积灰后快速堵塞，进气阻力陡增，褶距过宽则会浪费有限的安装空间，无法充分利用锥面的展开面积，针对常规道路工况下的含尘浓度，该结构的褶距控制在8到10毫米区间，褶高沿锥面从大端到小端做渐变收窄，保证每一段滤材的面风速都维持在0.

　　5到0.8米每秒的合理区间，既保证过滤效率，也能延长滤芯的维护周期。安装边界上，大端密封面的尺寸需要和进气壳体的密封槽完全匹配，端盖的密封唇边采用软质聚氨酯材质，装配后能在压盖的压紧力下填充密封槽的微观不平度，无需额外加装密封垫片即可实现可靠密封；小端的封闭结构采用和大端同材质的聚氨酯封填，同时预留了定位凸点，能和壳体内部的定位柱配合，避免滤芯在进气气流的冲击下出现径向偏移，导致密封失效。从功能特性来看，该过滤元件主要拦截进气中携带的沙尘、碳烟颗粒以及空气中的悬浮杂质，过滤精度针对10微米以上的颗粒可达99%以上，完全满足内燃机进气系统的防护要求，同时锥形结构带来的流道渐变特性，能让气流穿过滤材后在锥体内腔形成稳定的汇流，

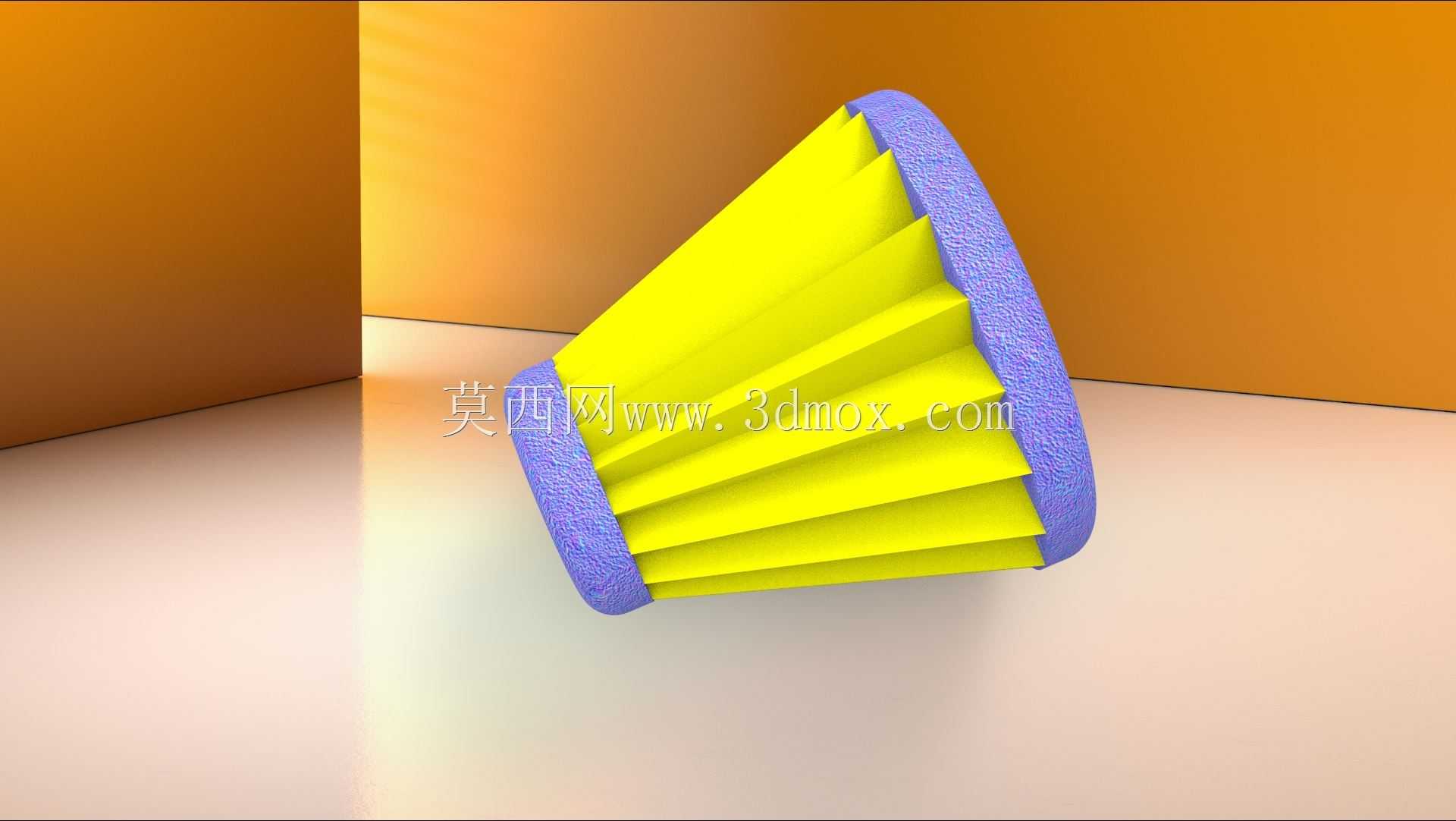

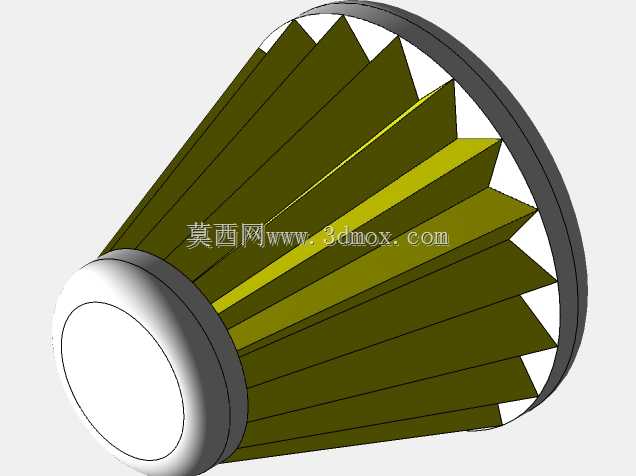

　　减少气流紊流带来的进气噪声，这一点对小型便携动力设备的使用体验提升尤为明显。在建模过程中，需要重点还原滤材褶的均匀折弯特征，以及两端密封端盖的倒角与密封唇边结构，尤其是滤材褶的折弯圆角不能做简化处理，因为圆角大小直接影响滤材的实际展开面积计算，也会影响后续做流场仿真时的阻力计算精度；端盖上的定位凸点与密封唇边的尺寸公差需要按照橡胶件的通用公差带设定，保证装配时的过盈量在合理范围，不会出现装配困难或者密封不严的问题。实际选型匹配时，除了核对安装接口的尺寸，还需要结合动力单元的额定进气量核算滤芯的额定流量，避免出现小滤芯配大排量动力单元导致的进气阻力过大，影响动力输出的问题，这款锥形滤芯的额定流量适配0.8到1.5升排量的自然吸气动力单元，在常规环境下的维护间隔可达到200工作小时，在高粉尘工况下可通过在前端加装粗滤旋流罩进一步延长维护周期。
