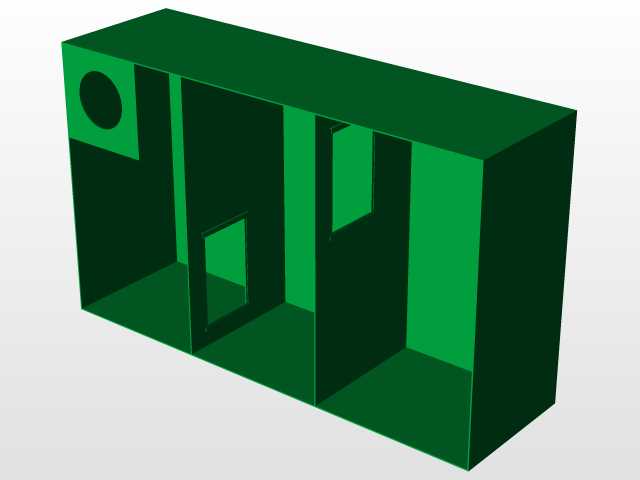

磨床冷却水箱研磨过滤导流槽结构

　　在平面磨床、外圆磨床这类金属磨削加工场景里，切削液的洁净度直接决定工件表面加工质量与砂轮损耗速率，这套过滤研磨槽正是为磨床冷却水箱配套设计的导流过滤结构，核心作用是在切削液回流至水箱的路径中完成研磨碎屑的初步沉降与拦截，避免大颗粒磨屑、砂轮碎渣直接进入水泵造成叶轮磨损，或是随供液管路重新喷射到磨削区域划伤工件已加工表面。

　　从实际使用场景来看，磨床加工过程中会持续产生大量微米级金属磨屑与刚玉、碳化硅材质的砂轮磨粒，混在切削液中形成高浓度研磨浆，普通水箱隔板仅能靠重力沉降大颗粒杂质，而这套导流槽采用长距离斜向流道设计，利用流体在缓流过程中的自然沉降特性，让密度更大的金属磨屑逐步沉积在槽体底部，不会随液流直接涌入水箱吸水区。槽体的垂直段直接对接磨床工作台的回液口，承接带着磨屑的切削液，斜向段以固定倾角延伸至水箱液面以下，既可以避免回液冲击液面产生气泡影响水泵供液稳定性，也能延长切削液在槽内的停留时间，提升磨屑沉降效率。

　　设计过程中首先考虑的是安装边界适配性，槽体垂直段的高度匹配常规磨床回液口到水箱顶面的安装距离，斜向段的长度根据水箱内部净空尺寸设定，不会与水箱内的原有隔板、水泵吸水口产生干涉，槽体整体采用等径圆管弯折成型，内壁光滑无死角，日常清理堆积的磨屑时可以直接用毛刷沿管腔推送，不需要拆解复杂结构。流道的弯折角度经过反复校核，既保证切削液可以依靠重力自然流动不会在槽内积留残液，也不会因为倾角过大导致液流速度过快，让磨屑来不及沉降就直接冲入水箱。

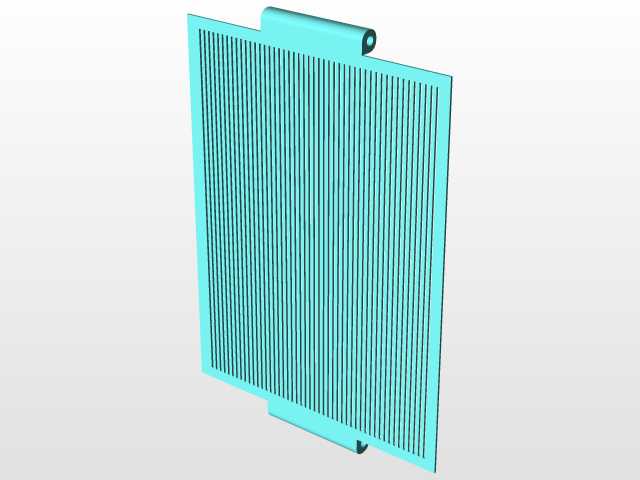

　　在功能细节上，槽体出口端设置有等距分布的格栅挡边，能够拦截尺寸较大的砂轮碎块、脱落的磨床密封胶条残渣等杂物，避免这类大尺寸杂质进入水箱后堵塞供液管路的喷嘴。槽体的壁厚选取兼顾结构强度与加工便利性，长期接触切削液不会出现锈蚀变形，安装时仅需要将垂直段与磨床回液口做简单密封固定，斜向段搭在水箱侧壁的支撑位即可完成装配，不需要对原有磨床冷却系统做大规模改造，适配多数中小型平面磨床、工具磨床的冷却水箱改造需求。

　　实际投产使用中，这套结构可以有效降低水箱内切削液的磨屑浓度，延长切削液的更换周期，同时减少水泵、冷却液喷嘴的堵塞频次，降低磨削过程中因为切削液杂质造成的工件表面烧伤、划痕等质量问题，相较于传统的网式过滤器，这种长流道沉降式结构不需要频繁更换滤网，日常维护仅需要定期冲洗槽内沉积的磨屑即可，维护成本更低，适合连续批量磨削加工的生产场景使用。设计时也充分考虑了不同磨床的适配性，槽体的管径尺寸匹配常规磨床的回液流量，不会因为流道过窄造成回液不畅溢水，也不会因为流道过宽导致液流速度过低影响沉降效果，整体结构简单可靠，没有复杂的活动部件，长期使用故障率极低。
