便携户外直饮袋式净水装置结构设计

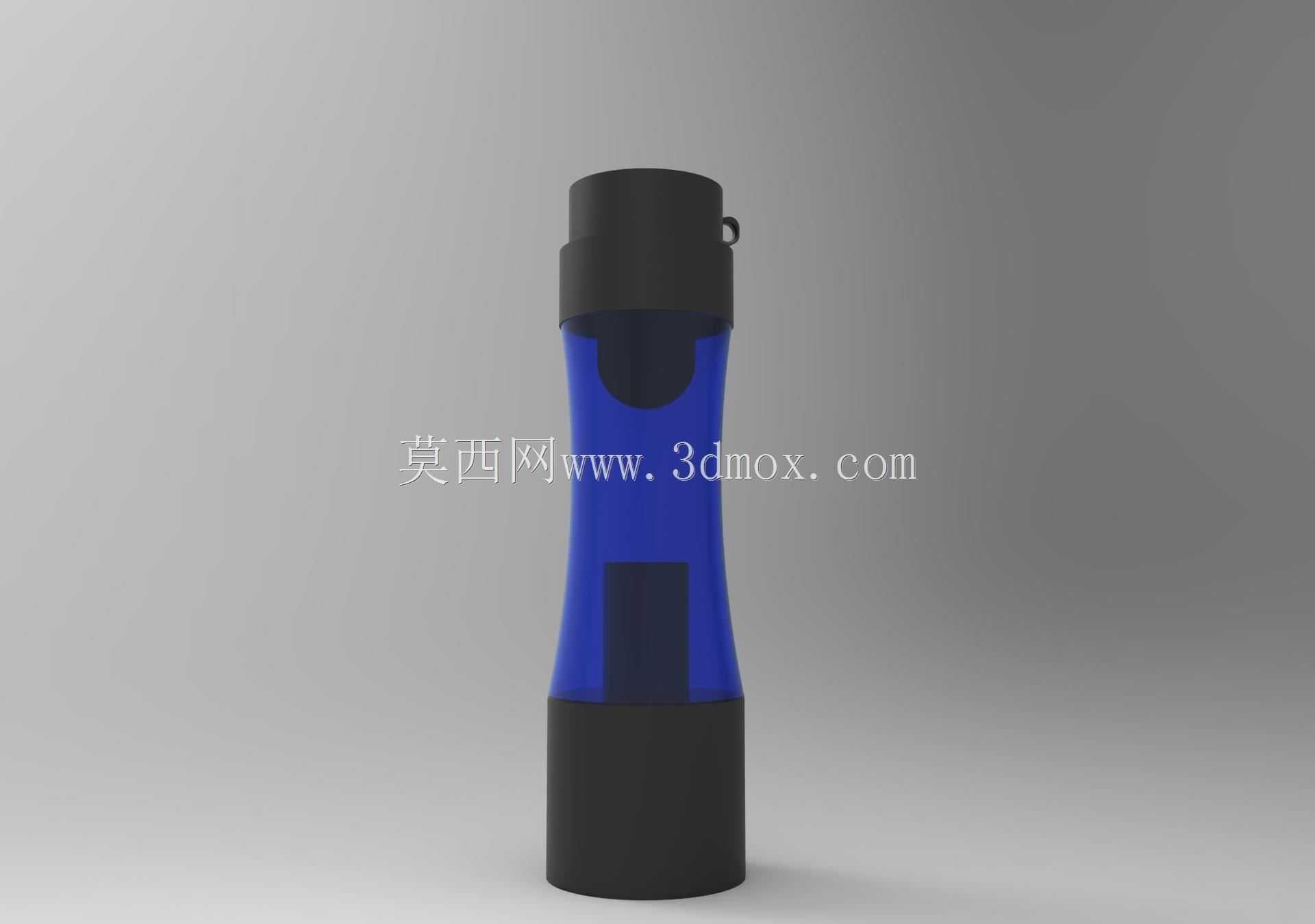

这款便携净水装置主要面向户外徒步、野外作业、应急救灾等缺乏洁净饮用水的场景，可直接对自然水体进行过滤处理，输出符合直饮标准的洁净水，解决无可靠供水场景下的饮水安全问题。不同于家用固定式净水设备，该产品采用手持一体化结构，整体采用收腰式柱形轮廓，上下端设置防滑橡胶包覆段，中部为透明滤仓可视段，顶部集成可折叠挂扣与出水嘴结构，底部设置进水端防护盖，单手握持时受力贴合手掌弧度，长时间持握操作不易产生疲劳感。设计过程中优先考虑户外使用的抗摔性能，外壳主体选用高强度食品级PC材质，上下橡胶包覆段采用邵氏硬度60度的TPE材料，跌落时可吸收冲击能量，避免滤仓内部滤芯组件受冲击移位导致密封失效。滤仓内部采用多级复合过滤结构，进水端首先设置粗滤格栅，拦截水体中大颗粒泥沙、悬浮物、虫卵等杂质，中段搭载活性炭纤维复合滤层，吸附水体异色异味、余氯及部分有机污染物，末端设置中空纤维超滤膜，截留水体中的细菌、微生物等有害成分，整体过滤精度可达0.01微米，满足户外直饮的水质要求。结构设计上充分考虑滤芯更换的便捷性，中部滤仓采用旋扣式连接结构，无需额外工具即可徒手拧开更换滤芯，密封位置设置双道O型硅胶密封圈，在0.3MPa工作水压下无渗漏问题。外形尺寸方面，整体高度控制在180mm以内，最大直径65mm，收腰段最小直径48mm，空载重量控制在150g以内，可轻松放入户外背包侧袋、战术裤口袋中，不占用过多携行空间。顶部挂扣可直接挂在背包织带、腰带挂点上，行进过程中无需手持即可随取随用。进水端设计兼容标准口径饮料瓶，可直接将装置拧在装满原水的矿泉水瓶上，通过挤压瓶身即可实现加压过滤，也可直接将进水端浸入自然水体中，通过嘴吸出水端形成负压完成过滤，两种使用模式适配不同场景下的取水需求。出水嘴采用翻盖式防尘结构，未使用时可盖住出水嘴，避免外界灰尘、杂物污染出水端面，翻盖与主体采用软胶连接带一体成型，长期使用不会出现断裂脱落问题。设计阶段针对不同握持姿势做了人机工程校核，收腰位置距离底部70mm，恰好对应成年人手掌握持时的虎口位置，操作时拇指可自然搭在顶部出水嘴旁的按压位置，单指即可翻开防尘盖进行饮水操作。内部流道采用渐扩式设计，进水端到滤层的流道截面逐步扩大，降低水流通过滤层时的阻力，相同吸力下出水流量可达150ml/min，满足快速饮水的需求。滤仓透明段设置有滤芯更换提示刻度，当观察到滤层表面颜色加深至刻度线位置时，即可提示用户更换滤芯，避免超期使用导致过滤效果下降。所有与水体接触的部件均采用食品级接触材料，符合饮用水接触部件的卫生安全要求，不会向过滤后的水体中析出有害物质。装置整体可在-10℃到50℃的环境温度下正常工作，适配绝大多数户外场景的环境温度要求，低温环境下使用时不会因材料脆化导致结构开裂，高温环境下也不会出现材料变形、密封失效的问题。底部防护盖与主体采用卡扣式连接，盖合后可完全包裹进水端，避免携行过程中进水端被外界污物污染，防护盖上设置有防滑凸点，戴薄手套时也可轻松打开。
