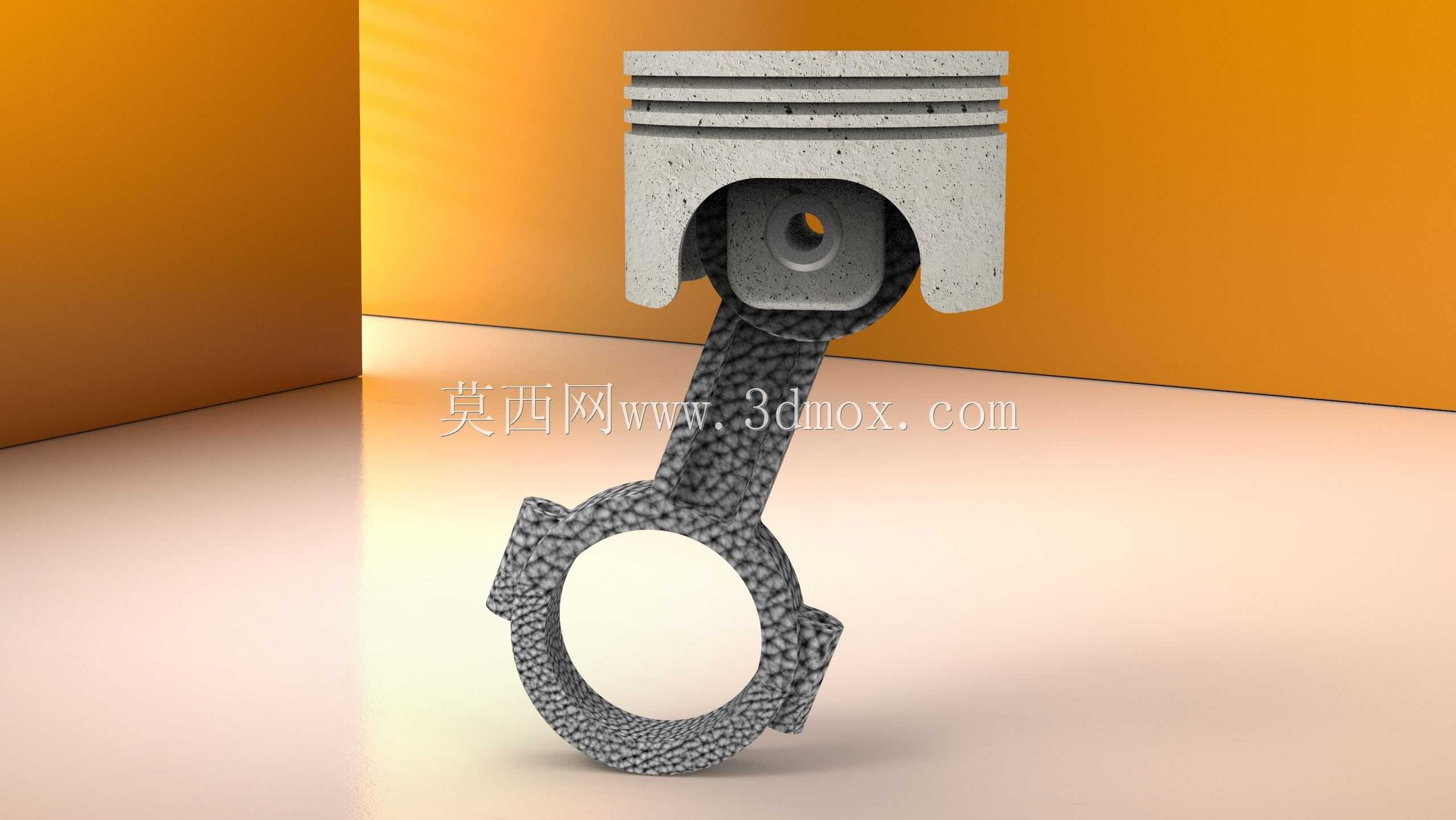

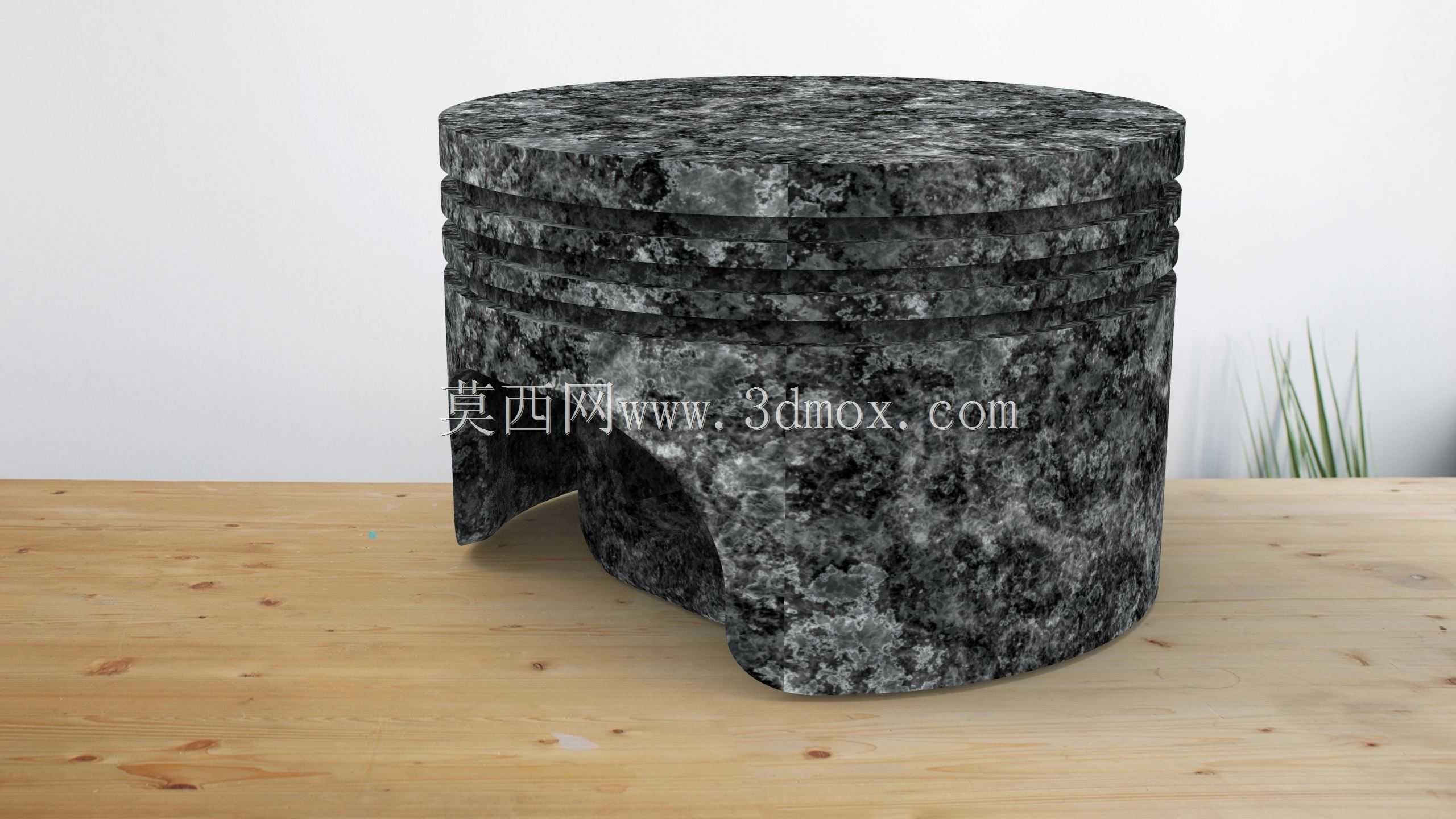

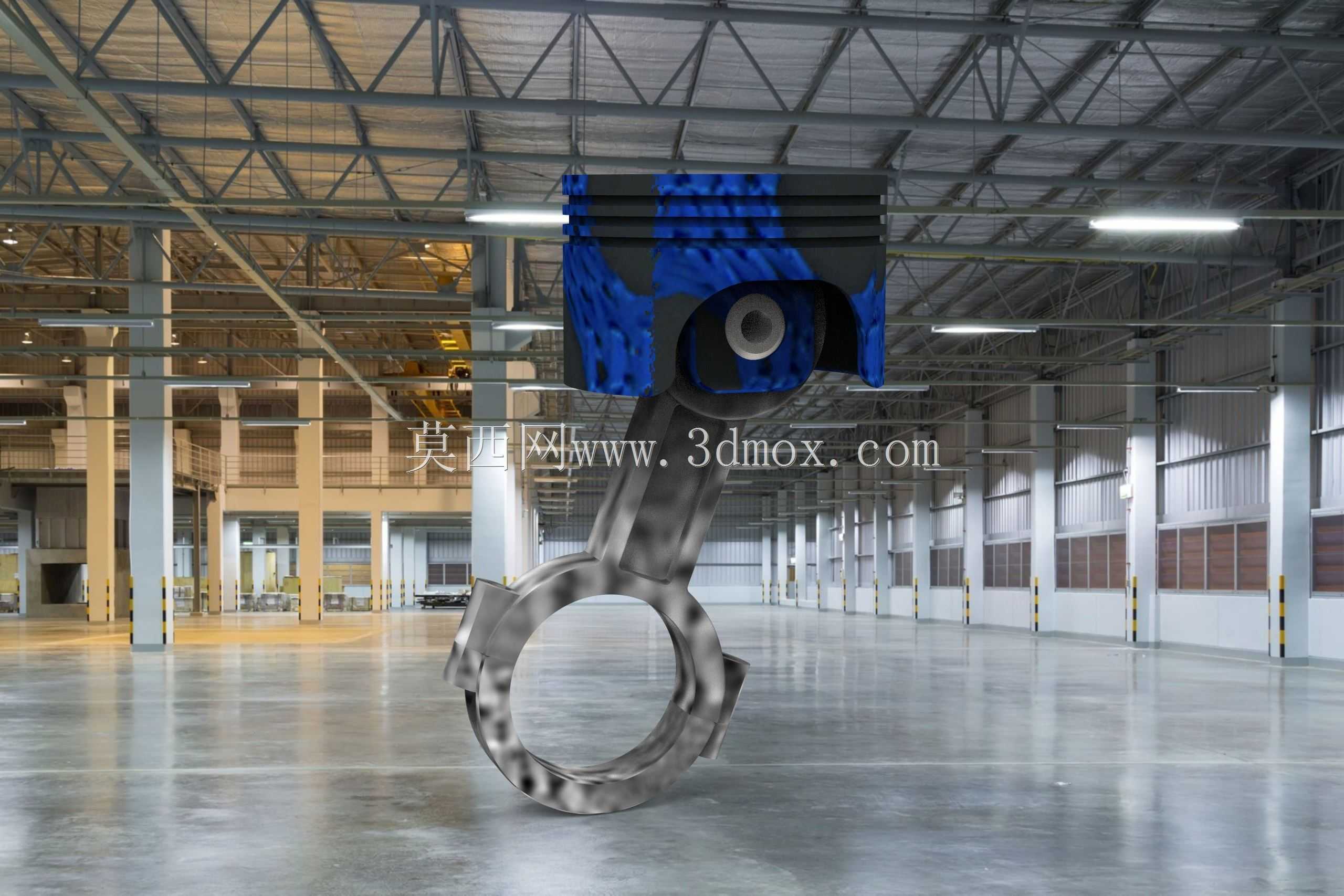

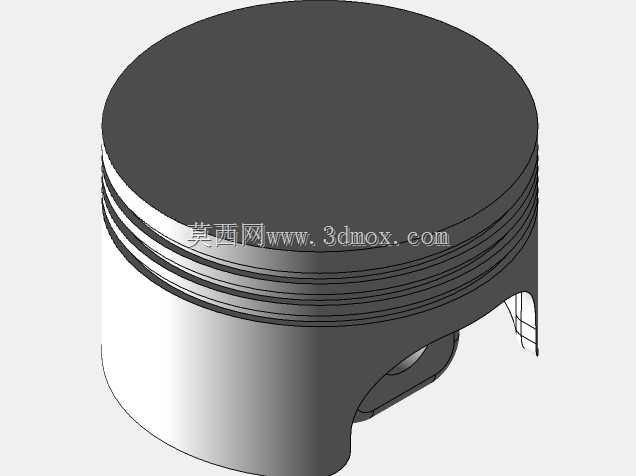

这套活塞连杆组件是往复式动力机械的核心运动副,在车用内燃机、工业蒸汽动力装置、小型气动液压往复执行机构中都承担着能量形式转换的核心作用,日常做动力总成选型匹配、逆向测绘建模、教学演示结构拆解时,这类组件的结构细节直接决定了整套动力装置的输出效率与运行可靠性。做结构设计时最先要卡准的是活塞部分的安装边界:活塞头部的环槽数量、槽宽与轴向位置,要和配套的气环、油环尺寸完全匹配,环槽的倒角处理不能有锐边,避免活塞往复高速运动时刮伤缸套内壁,同时活塞顶部的燃烧室凹坑形状,需要和对应机型的压缩比参数匹配,保证油气混合后的燃烧效率处于设计区间。活塞销孔的同轴度、销孔与活塞轴线的垂直度公差要控制在0.02mm以内,不然组件运行时会出现偏磨,

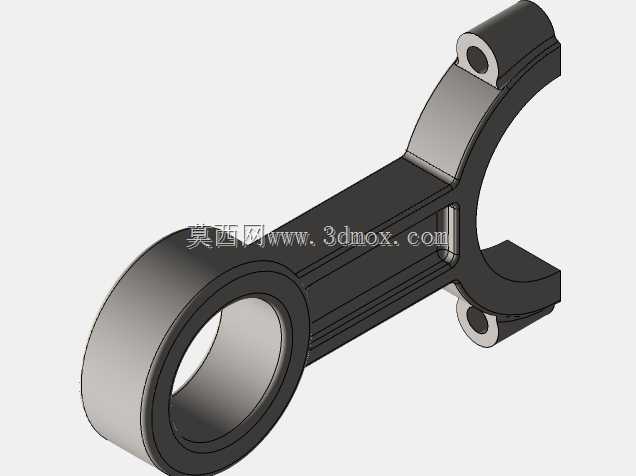

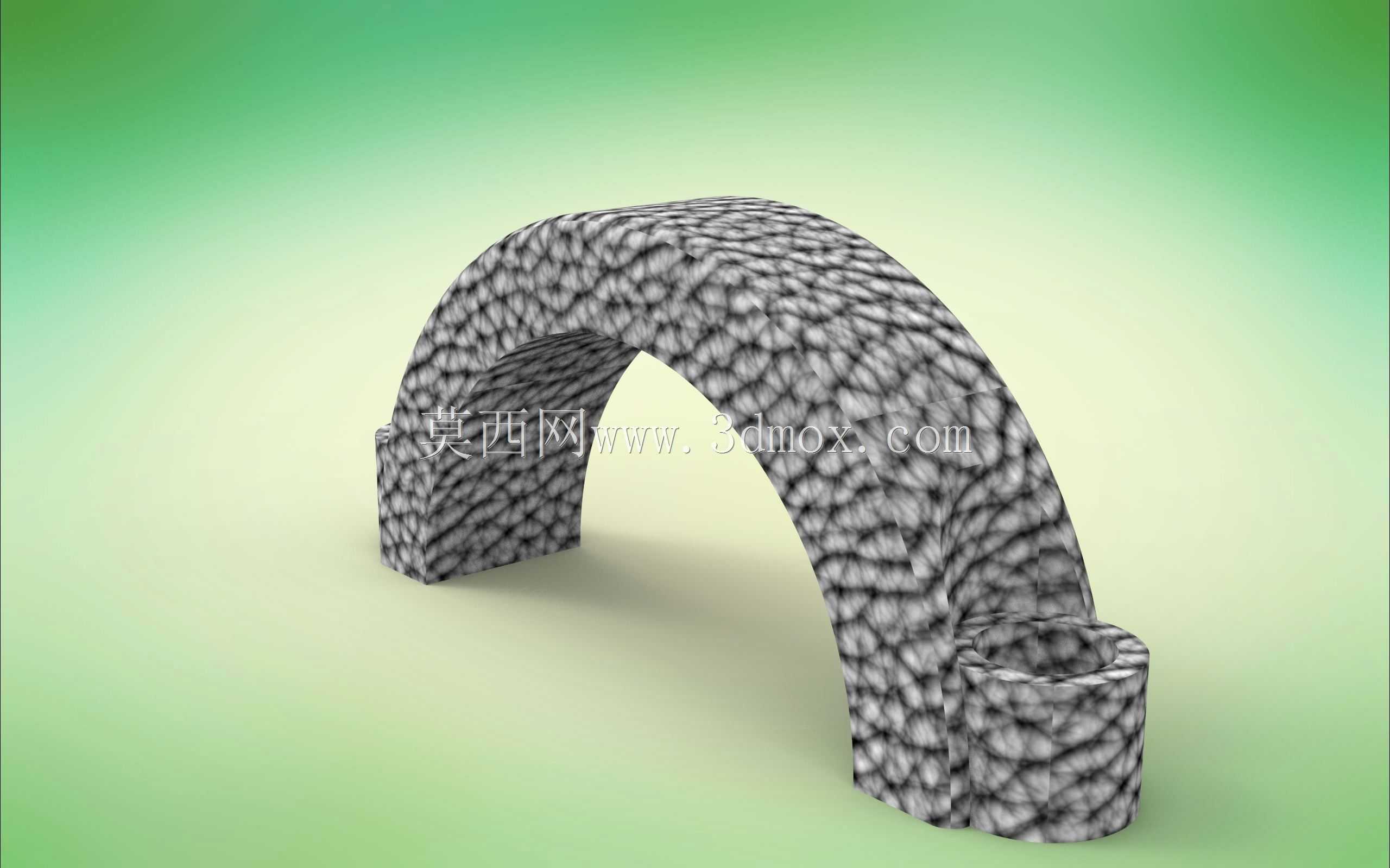

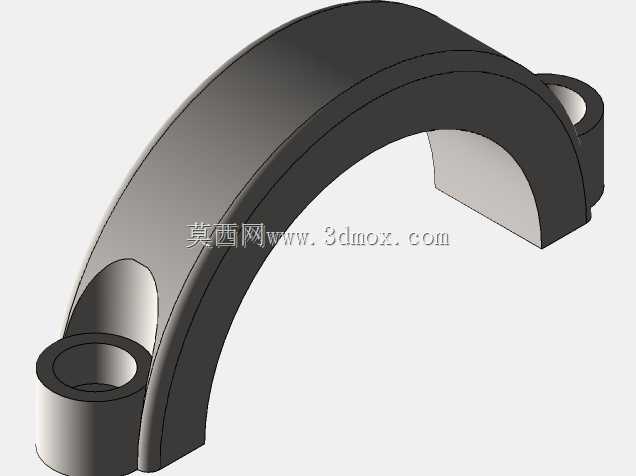

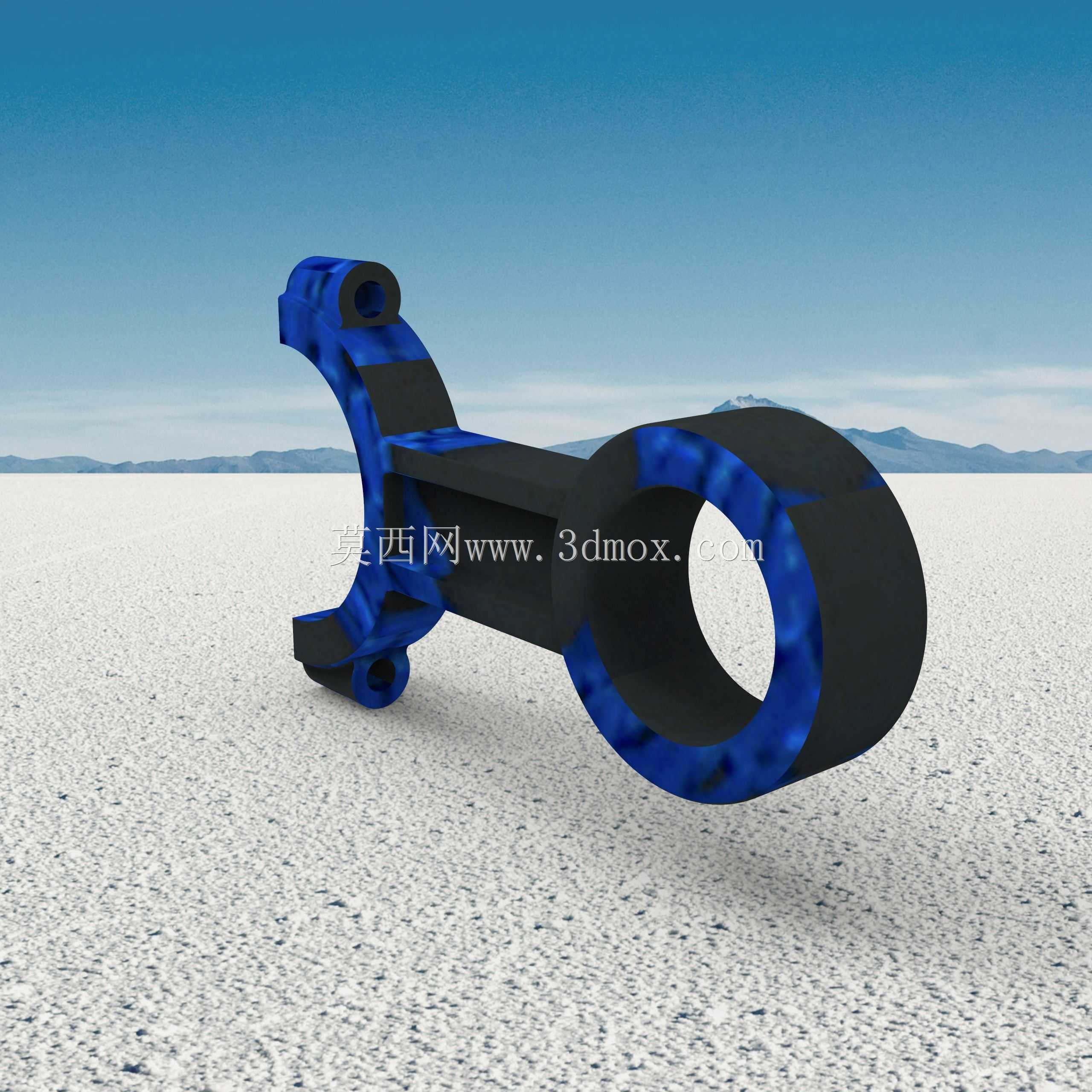

直接缩短缸套与活塞环的使用寿命。连杆部分的设计要兼顾强度与运动惯量的平衡,连杆小头的衬套孔径要和活塞销外径保持合理的间隙配合,保证运动时的润滑油脂能形成稳定油膜,减少干摩擦损耗;连杆大头的剖分面结构、连接螺栓的孔位精度,要和曲轴曲柄销的安装尺寸完全适配,安装完成后连杆的大、小头孔平行度公差需要严格控制,避免曲轴运转时出现附加载荷,引发轴瓦异常磨损甚至连杆断裂的故障。实际应用场景里,车用柴油机的活塞组件需要承受爆发压力带来的瞬时冲击,因此活塞裙部的型线要设计成中凸变椭圆的形态,在热态工况下能和缸套内壁保持均匀的贴合间隙,既不会因为热膨胀出现拉缸故障,也不会因为间隙过大导致敲缸、压缩压力不足的问题。做三维建模时,

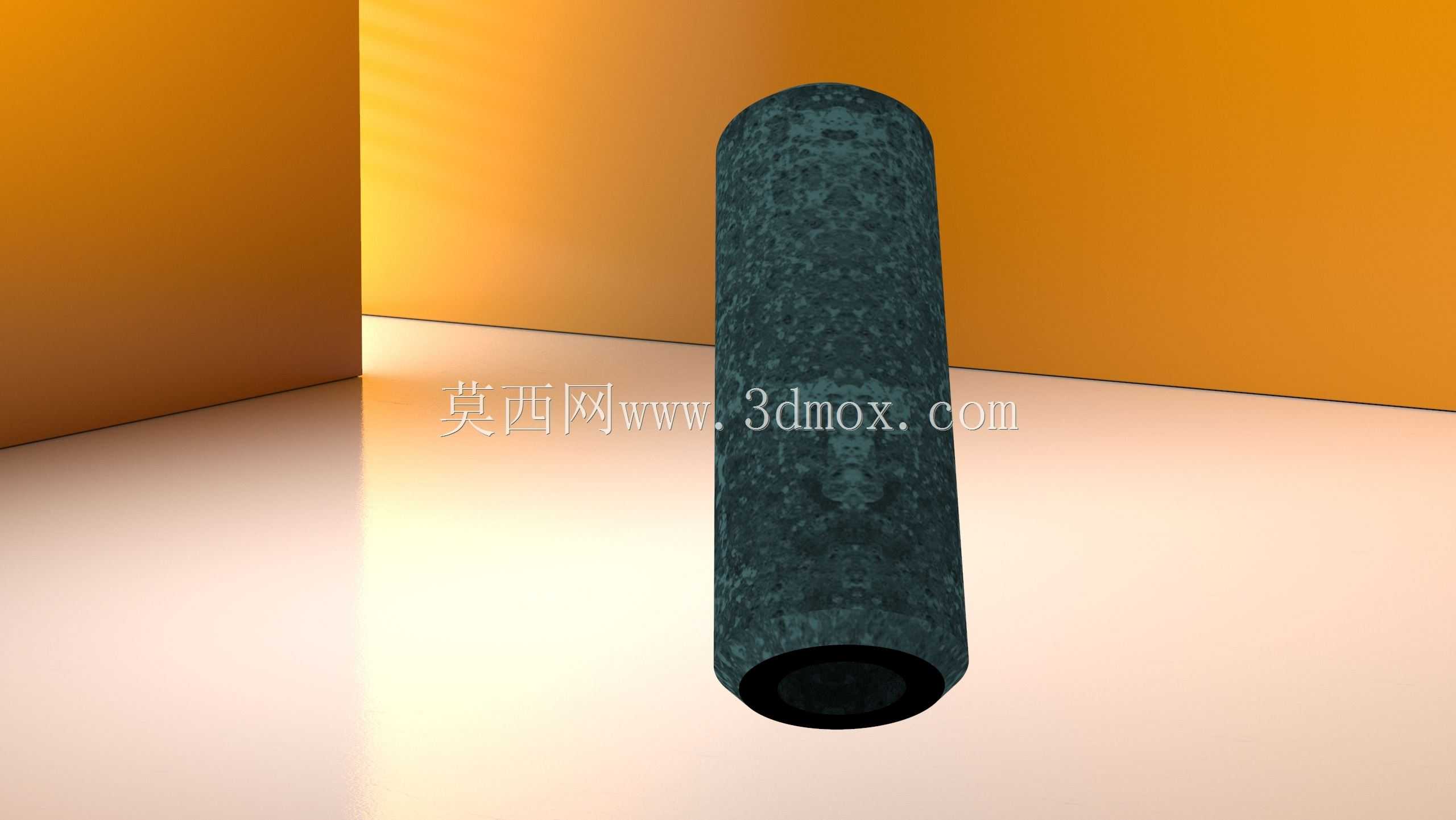

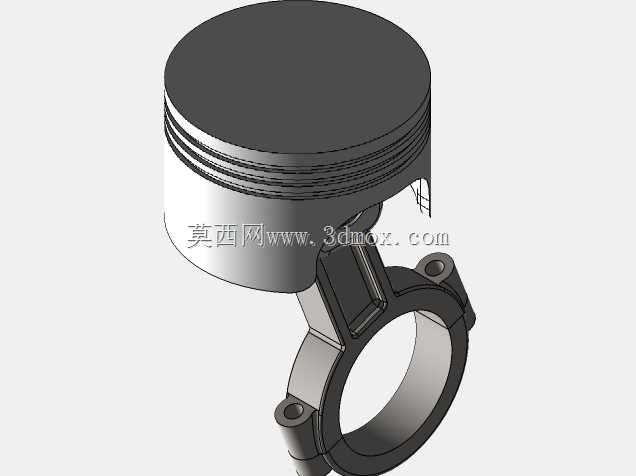

要把组件的运动干涉检查做全:活塞运行到上止点时,活塞顶部和气缸盖燃烧室的最小间隙要预留足够,避免气门运动时和活塞发生碰撞;连杆摆动到最大角度时,连杆身和缸套下沿、曲轴箱内壁的间隙也要核查到位,防止运行过程中出现运动卡滞。这套组件的动力传递逻辑是,燃烧膨胀产生的气体压力作用在活塞顶面,推动活塞沿气缸轴线做直线往复运动,通过活塞销把力传递给连杆,连杆再把直线运动转换为曲轴的旋转运动,最终向外输出扭矩。不同应用场景下的组件设计侧重点也有区别:小型通用汽油机的活塞组件会尽量降低往复运动质量,采用轻量化的铝合金材质,适配高转速的运行需求;工业用重型柴油机的活塞则会采用铸铁或者钢顶铝裙的组合结构,承受更高的爆发压力与热负荷,
适配长时间满负荷运行的工况。建模过程中还要注意各配合面的粗糙度要求:活塞环槽的侧面、活塞销孔内壁、连杆大小头的孔壁,这些配合面的粗糙度参数要和实际加工要求匹配,方便后续做有限元分析、运动仿真时,能更准确地模拟组件的实际运行状态,比如做热-结构耦合分析时,活塞的温度场分布、热变形量计算,都需要准确的结构尺寸作为基础,才能得出贴合实际的分析结果,给后续的结构优化提供可靠的数据支撑。
