手动液压浇口切边工具三维结构设计

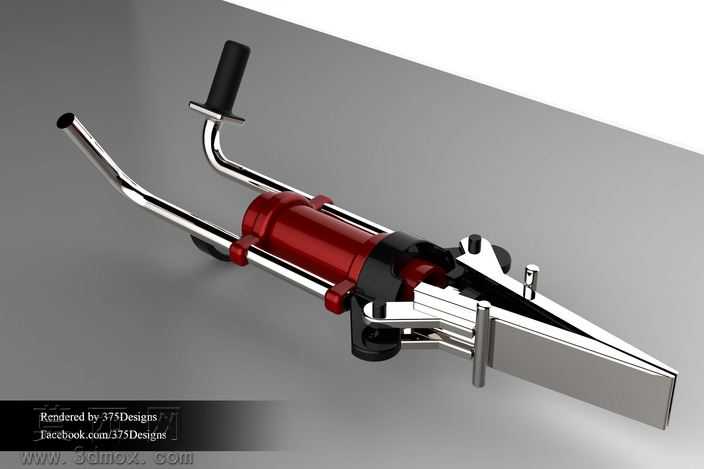

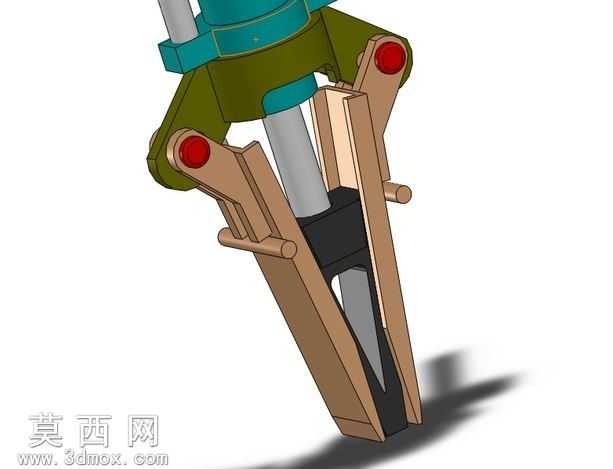

本作品为手动液压类压铸浇口切除工具的三维建模设计成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工与装配的工艺逻辑，对每一处结构细节都做了可制造性校验，确保模型可直接导出工程图用于生产参考。模型构建阶段先完成核心液压油缸的参数化搭建：缸体采用回转特征建模，精准还原缸体内腔的密封槽、油道预留位、端盖连接螺纹孔结构，缸体外壁的安装卡扣位、手柄连接座都做了精确的尺寸匹配，保证后续装配无干涉。前端楔形切刀工作头采用拉伸结合切除特征完成，刀刃部位做了合理的角度倒角处理，刀身与活塞杆的连接卡位、定位销孔都按照实际工装的装配要求设计，确保工作时受力均匀无松动。手动操作的摇臂组件采用扫掠特征构建金属管路结构，摇把部位做了防滑的包覆层结构设计，管路与缸体的连接部位还原了卡套式密封接头的细节，进回油的管路走向做了避让优化，避免操作时与工件发生磕碰。材质与渲染阶段，针对不同部件做了精准的材质分配：油缸主体采用亮面红色烤漆金属材质，调整了漆面的反光度与粗糙度参数，还原工业液压件的漆面质感；金属管路、切刀头、连接销钉等部件采用抛光镀铬金属材质，调整金属反射参数模拟镀铬层的高光与环境反射效果；摇把握把采用黑色哑光橡胶材质，添加细微的颗粒纹理提升真实感；密封胶圈部位采用黑色丁腈橡胶材质，调整半哑光质感区分于金属部件。渲染阶段采用工作室三点布光方案，主光源从侧上方打亮工具主体轮廓，辅光源补全暗部细节避免死黑，背光源勾勒金属部件的边缘高光，最终渲染效果清晰呈现工具的整体结构与材质层次。结构设计上，整体采用杠杆式手动液压驱动逻辑，无需外接动力源即可完成压铸浇口的冲切作业，前端楔形刀头可针对不同厚度的压铸料口调整切入角度，侧向辅助手柄可在作业时提供稳定的握持支撑，整体结构紧凑，受力路径经过优化，手动施压时可通过液压放大获得足够的切边力，各活动部件都预留了合理的装配间隙，密封部位的尺寸设计符合液压元件的密封标准，避免使用过程中出现泄压问题。建模过程中对所有装配体做了全局干涉检查，确认活塞运动行程内无部件碰撞，各连接部位的紧固件尺寸都符合国标五金件的参数规范，模型同时导出了STL、STEP等通用格式，可适配不同三维软件的使用需求。
