V12发动机活塞结构三维设计

项目分类:3D模型 发布时间:2021-10-25 ID:335759
  • V12发动机活塞结构三维设计

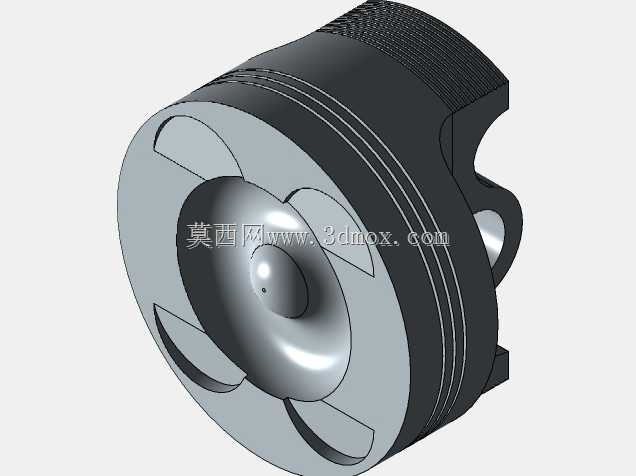

在大排量高性能内燃机的开发流程里,活塞作为燃烧室核心往复构件,其结构合理性直接决定整机动力输出上限、运转可靠性与服役寿命,V12机型因多缸布局的高平顺性优势,常被应用于高端乘用车辆、高性能赛车、固定动力机组以及轻型航空动力场景,这类机型对活塞的热负荷承载能力、往复运动惯量控制、密封配合精度都有着远高于普通民用小排量机型的要求。这款活塞的设计首先围绕燃烧室匹配展开,活塞顶面采用的凹坑造型并非随意成型,是对应V12机型四气门配气结构、火花塞中置布局的专属燃烧室构型,凹坑的曲面弧度、边缘过渡圆角、中心凸台的尺寸,都经过气流运动校核,能够在压缩行程末期组织起合理的滚流与湍流强度,让油气混合更加充分,同时规避气门运动干涉,在配气相位重叠角范围内,气门下行到最大升程位置时,活塞顶面的避让槽能够预留足够安全间隙,避免高速运转下气门撞击活塞顶面引发的结构失效。活塞头部的多道环槽结构,分别对应气环与油环的安装位置,环槽的宽度、深度、侧隙设计都严格匹配对应规格的活塞环,上部两道气环承担燃烧室高压燃气的密封作用,阻止高温高压燃气下窜至曲轴箱,第三道油环则负责刮除气缸壁面多余的润滑油,避免机油进入燃烧室参与燃烧造成积碳与排放超标,环槽区域的壁厚经过强度校核,能够承受燃气爆发压力带来的交变载荷,同时环槽的位置设计也兼顾了热传导路径,让活塞头部吸收的燃烧热量能够通过活塞环快速传递到气缸壁,再经由冷却系统带走,降低活塞自身的热负荷。活塞裙部的型线设计经过了热态变形补偿考量,冷态下裙部并非正圆结构,而是带有一定的椭圆度与纵向型线变化,当发动机达到正常工作温度时,活塞受热膨胀后能够与气缸壁形成均匀的配合间隙,既不会因间隙过大造成敲缸异响,也不会因间隙过小导致活塞卡滞拉缸,裙部表面的微结构设计也能够留存一定量的润滑油,形成稳定的油膜,降低往复运动过程中的摩擦损耗。活塞销座的位置位于活塞整体质心高度附近,两侧的销孔带有一定的微锥度,能够匹配全浮式活塞销的安装需求,销座与活塞头部之间的加强筋结构,能够将燃气爆发压力均匀传递到活塞销,再传递到连杆、曲轴,避免应力集中造成销座开裂,销孔内侧的卡环槽用于安装活塞销卡环,限制活塞销的轴向窜动,避免销端刮蹭气缸壁造成缸壁损伤。从安装边界来看,这款活塞的外径尺寸严格对应V12发动机的气缸内径设计,活塞总高、压缩高度参数匹配对应机型的连杆长度、曲轴行程,能够直接适配原有曲柄连杆机构的运动包络,装配时活塞环的开口位置需要按照规定角度错开,避免开口对齐造成燃气泄漏,活塞顶部的朝前标记也能够保证装配时燃烧室凹坑的方向与气门、喷油嘴(或火花塞)的位置精准对应,不会出现装配错位导致的性能下降或结构故障。在实际运转过程中,活塞需要承受最高超过10MPa的燃气爆发压力,以及每分钟数千次往复运动带来的交变惯性力,因此这款活塞的结构设计在保证强度足够的前提下,尽可能做了轻量化处理,去除了非受力区域的多余材料,降低往复运动惯量,从而减少曲轴连杆机构的负荷,提升发动机的高转速响应能力。针对V12发动机高负荷运转下的热负荷问题,活塞的壁厚分布采用了渐变设计,燃烧室中心区域、环槽区域、销座区域等热负荷与机械负荷较高的位置适当增加壁厚,而裙部非受力区域则适当减薄,既控制了整体重量,也优化了热传导路径,减少不同区域的温差,降低热应力带来的变形风险。在实际应用场景中,这类V12发动机活塞不仅需要满足全负荷工况下长时间运转的可靠性,还要兼顾部分负荷工况下的燃油经济性与排放表现,顶面的燃烧室造型经过多次迭代优化,能够在不同转速负荷区间都保持较好的油气混合效果,让燃烧更加充分,降低颗粒物与氮氧化物的生成,配合活塞环组的低张力设计,能够有效降低摩擦损耗,提升整机的机械效率。
