卡车动力传动系统变速箱壳体结构

项目分类:变速器 发布时间:2021-10-25 ID:334682
  • 卡车动力传动系统变速箱壳体结构
  • 卡车动力传动系统变速箱壳体结构
  • 卡车动力传动系统变速箱壳体结构
  • 卡车动力传动系统变速箱壳体结构
  • 卡车动力传动系统变速箱壳体结构
  • 卡车动力传动系统变速箱壳体结构
  • 卡车动力传动系统变速箱壳体结构
  • 卡车动力传动系统变速箱壳体结构
  • 卡车动力传动系统变速箱壳体结构
  • 卡车动力传动系统变速箱壳体结构
  • 卡车动力传动系统变速箱壳体结构
  • 卡车动力传动系统变速箱壳体结构
  • 卡车动力传动系统变速箱壳体结构
  • 卡车动力传动系统变速箱壳体结构
  • 卡车动力传动系统变速箱壳体结构

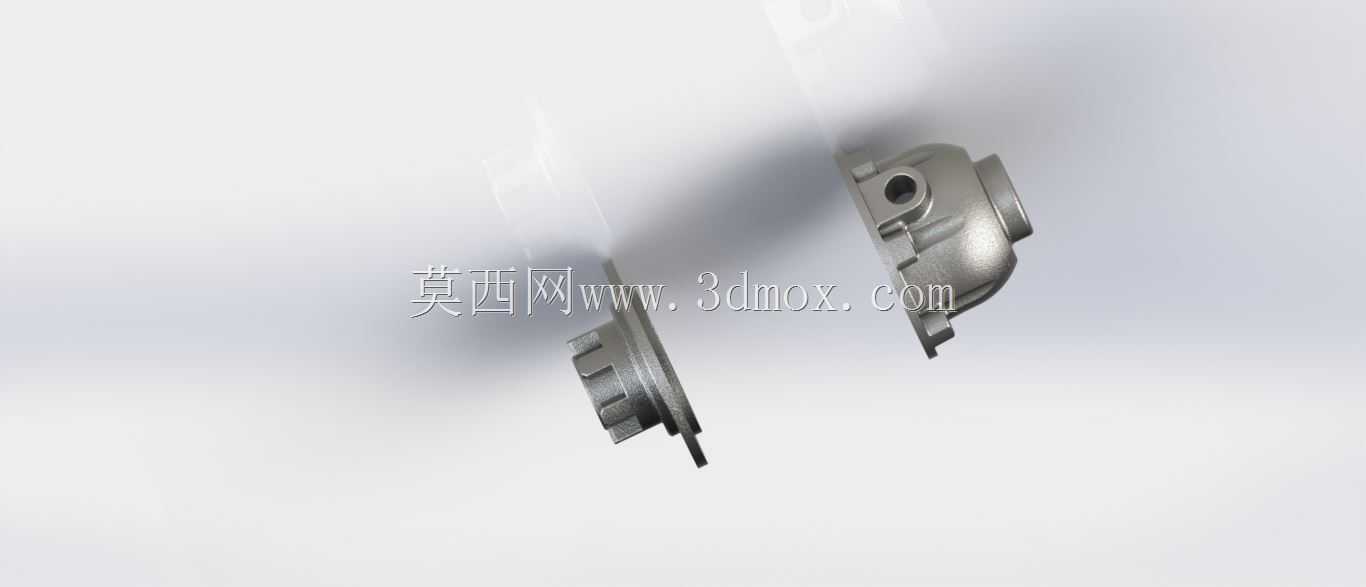

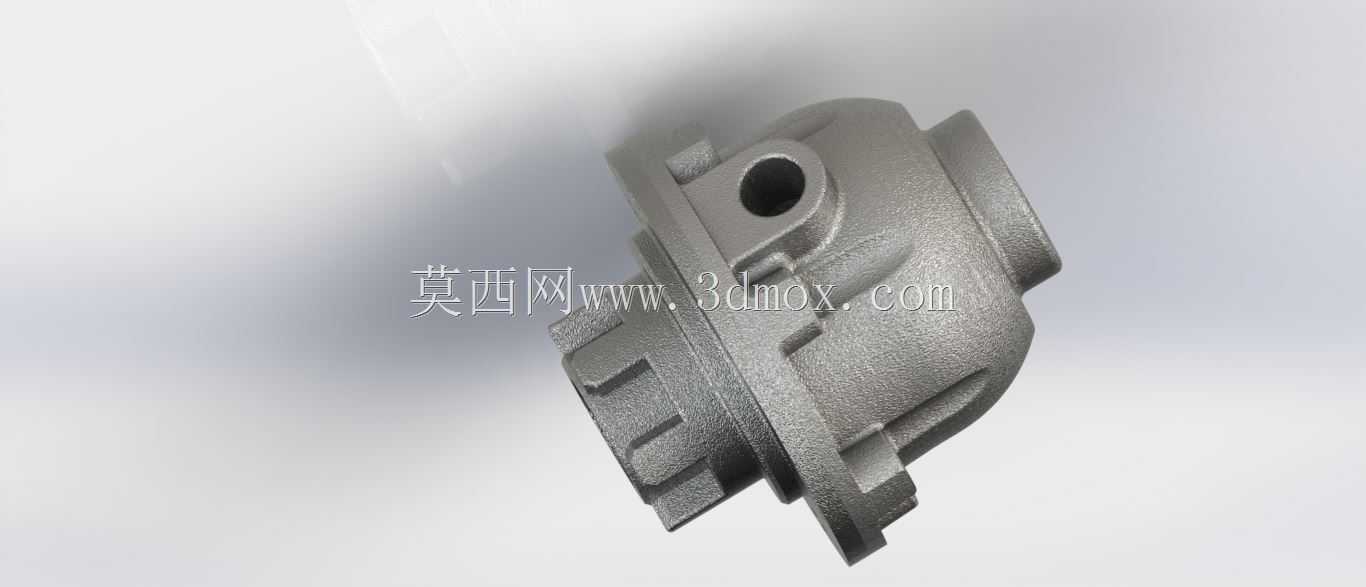

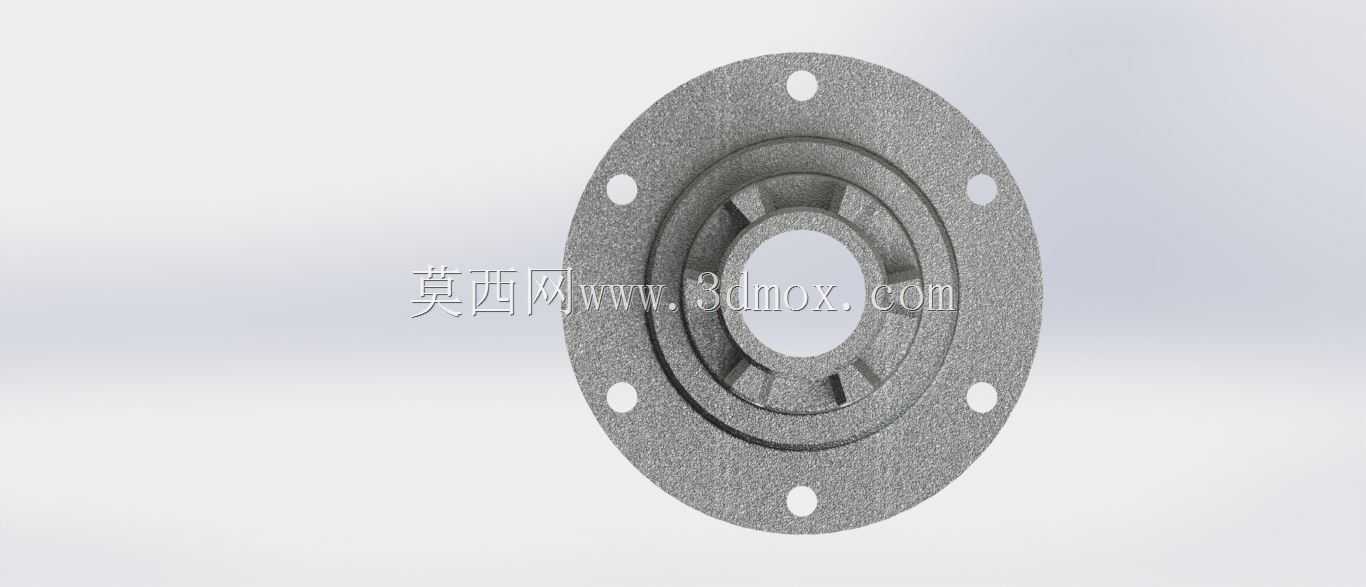

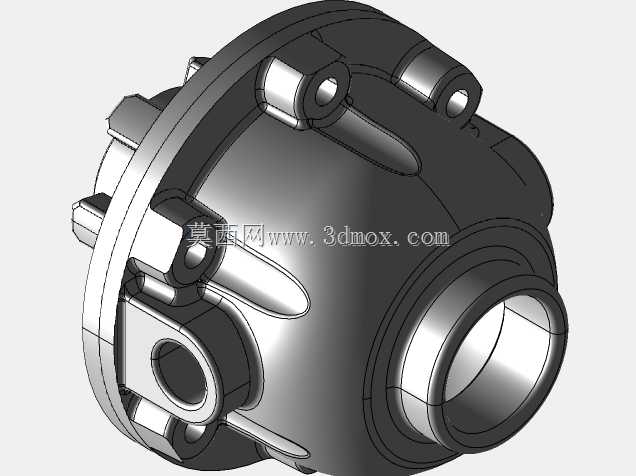

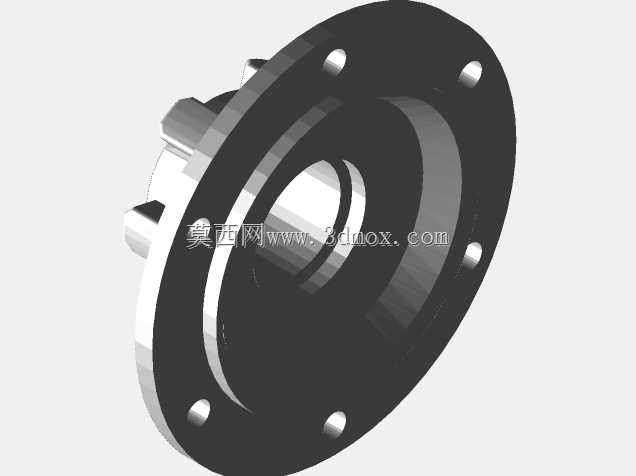

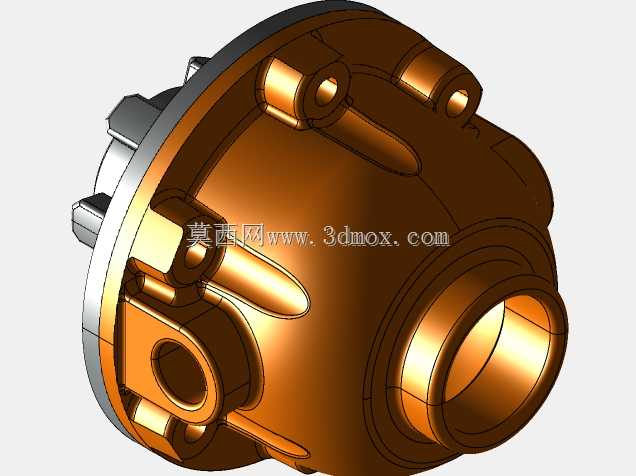

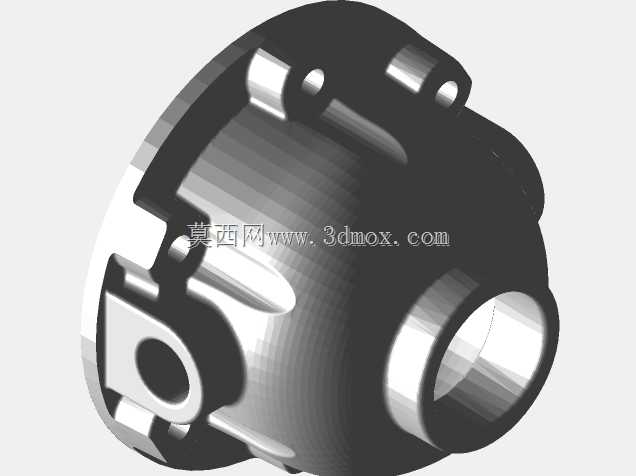

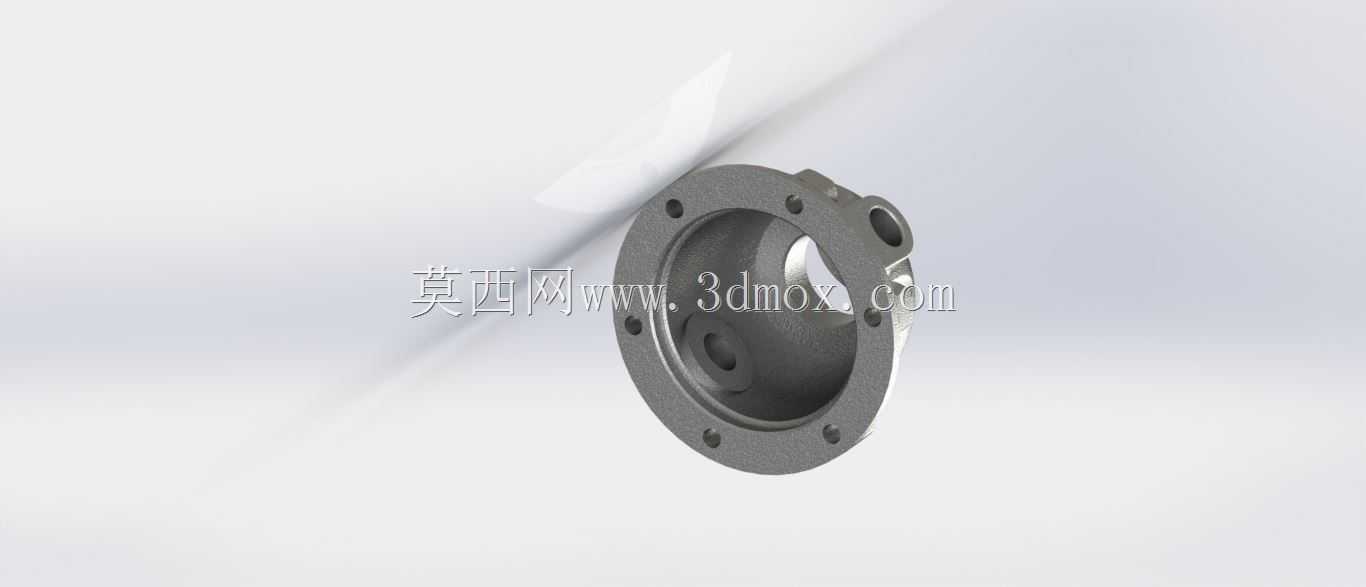

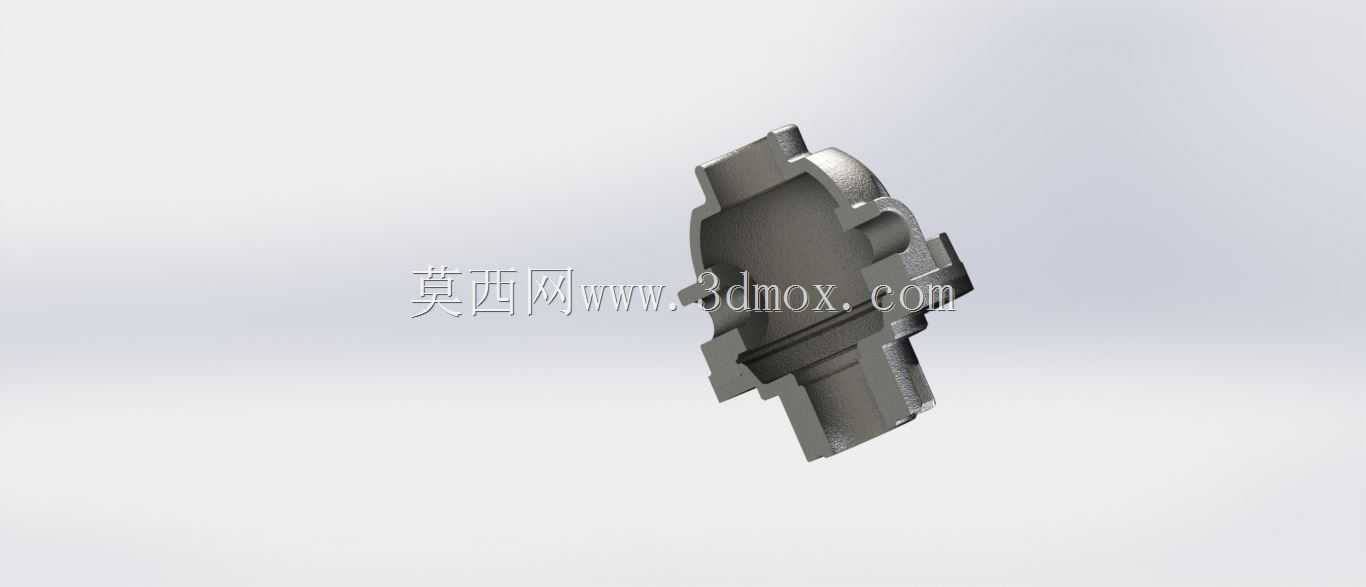

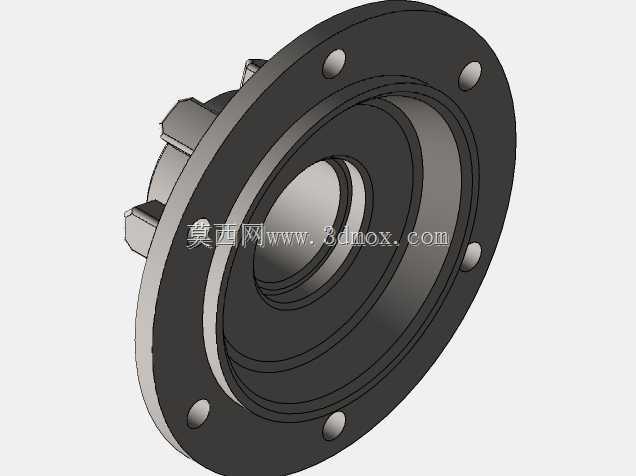

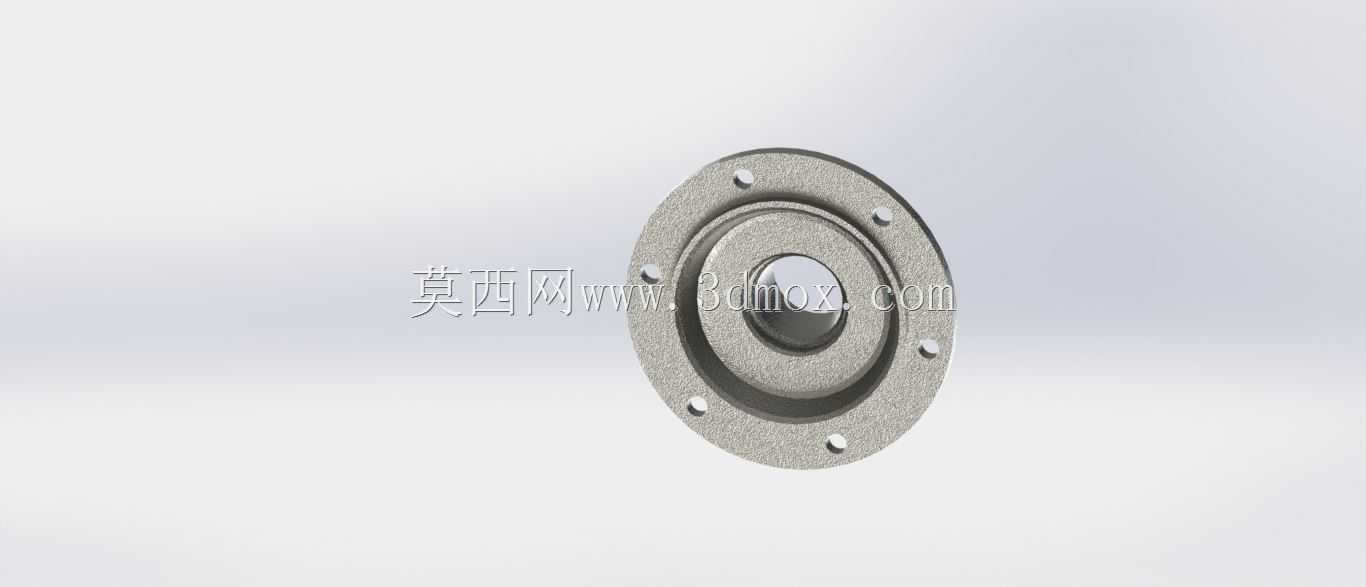

  在商用车动力传动链路里,变速箱是衔接发动机输出端与驱动桥的核心承载部件,本次呈现的壳体结构,是整套变速箱总成的安装基准与防护载体,所有传动齿轮、同步器、换挡机构、轴系部件都要依托这个壳体完成定位装配,其结构合理性直接决定整套传动系统的运行稳定性与NVH表现。从实际装车场景来看,这类变速箱主要匹配中重型载货卡车,需要适配柴油发动机大扭矩输出的工况,日常运行中要承受齿轮啮合带来的交变冲击载荷,还要兼顾复杂路况下的底盘振动、温差变化带来的形变影响,因此壳体的结构设计从一开始就围绕承载刚性、安装精度、空间避让三个核心维度展开。先从安装边界来说,壳体输入端的法兰接口要和发动机飞轮壳的止口完全匹配,止口的同轴度公差需要控制在0.05mm以内,

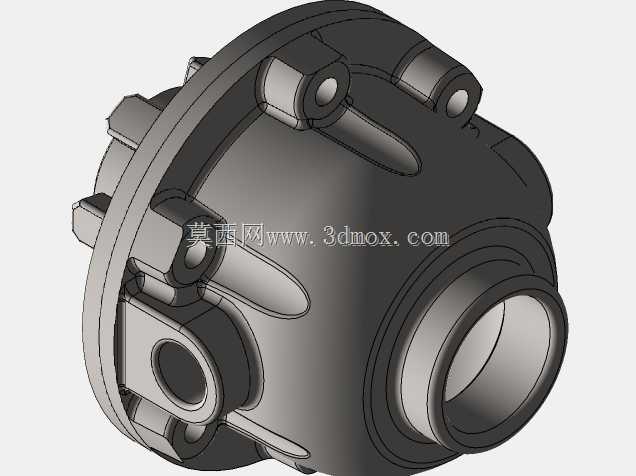

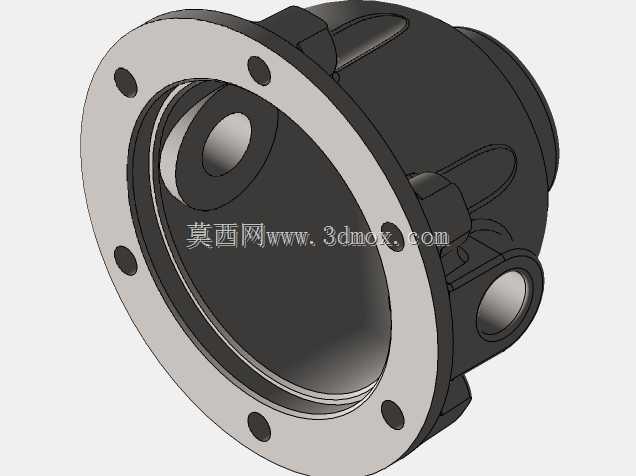

  才能保证输入轴与发动机曲轴的对中精度,避免轴系运转时出现偏磨、异响问题;输出端的连接结构要适配传动轴的万向节安装位,周边预留的间隙要满足传动轴在车架跳动时的摆动角度需求,不会出现运动干涉。壳体侧面的换挡机构安装座,位置精度直接影响换挡行程的准确性,设计时需要和操纵机构的拉杆行程做匹配,避免出现挡位卡滞、脱挡的问题。从结构功能特性来看,壳体采用了分腔式设计,主传动腔用来容纳常啮合齿轮组与高低挡切换机构,侧面的辅助腔用来布置换挡拨叉与自锁互锁机构,腔体内的加强筋布局不是随意设置的,都是沿着齿轮啮合的传力路径布置,在轴承安装位的周边做了局部加厚处理,把轴系传递过来的载荷分散到整个壳体壁面,避免局部应力集中导致的壳体开裂。

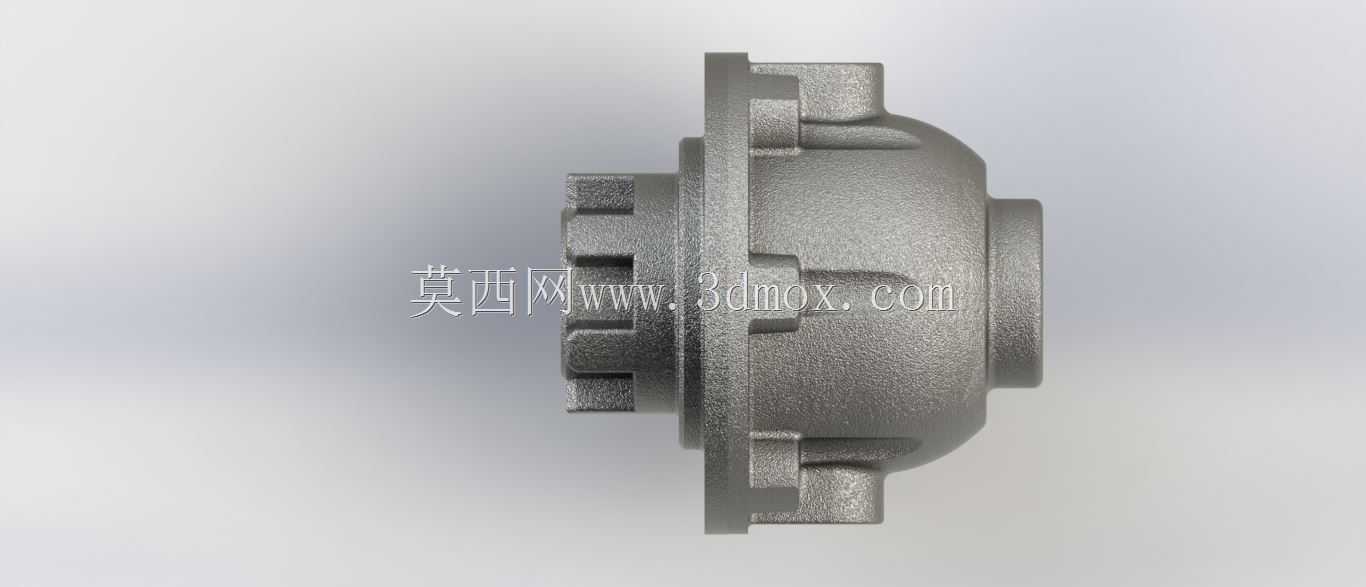

  壳体上预留的油道孔与透气孔位置,是经过润滑系统仿真验证的,能够保证齿轮飞溅润滑时,润滑油可以顺利到达各个轴承与啮合齿面,同时透气阀的位置选在壳体最高处,避免车辆爬坡倾斜时润滑油从透气口溢出,也能平衡腔体内外的气压差,防止油封因为压差过大出现渗漏。从外形设计思路来看,壳体的外部轮廓没有做多余的冗余结构,所有的凸起结构要么是安装支座,要么是内部机构的避让位,底部的放油螺塞位置设置在腔体最低处,能够保证换油时旧油可以完全排空,侧面的油位检查孔位置,对应了正常运行时的润滑油液面高度,既保证齿轮搅油时的润滑效果,又不会因为注油过多导致运转阻力增大、油温过高。在和周边底盘部件的适配性上,壳体上预留的发动机悬置安装点、离合器分泵安装位,

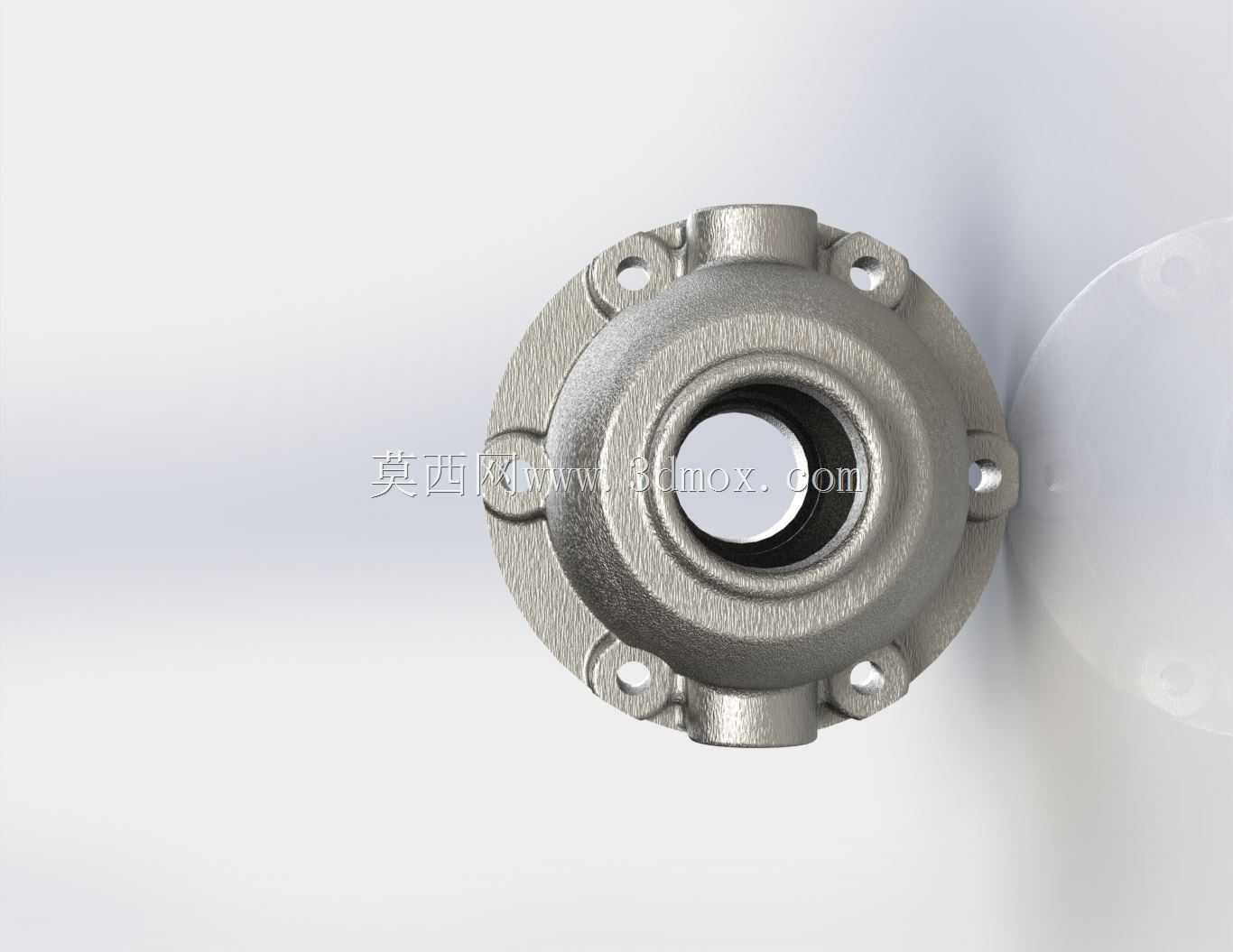

  都和整车底盘的布置坐标完全对齐,不需要额外做转接支架就能完成装车,壳体外壁的散热筋结构沿着车辆行驶的迎风方向布置,车辆高速行驶时气流可以顺着散热筋流过,带走腔体内齿轮运转产生的热量,把变速箱的工作油温控制在合理区间,避免润滑油因为高温过早变质,延长齿轮与轴承的使用寿命。实际建模过程中,所有的安装孔位都做了装配公差匹配,螺栓过孔的尺寸比对应螺栓大1mm,既满足装配时的微调需求,又不会因为间隙过大导致安装错位,轴承孔的台阶高度是按照对应轴承的外圈厚度设计的,能够保证轴承压装后轴向定位准确,不会出现轴向窜动。对于经常承受冲击载荷的输入轴轴承位,还做了局部的壁厚加强,避免长期交变载荷下出现孔位变形,导致轴系对中失效。
