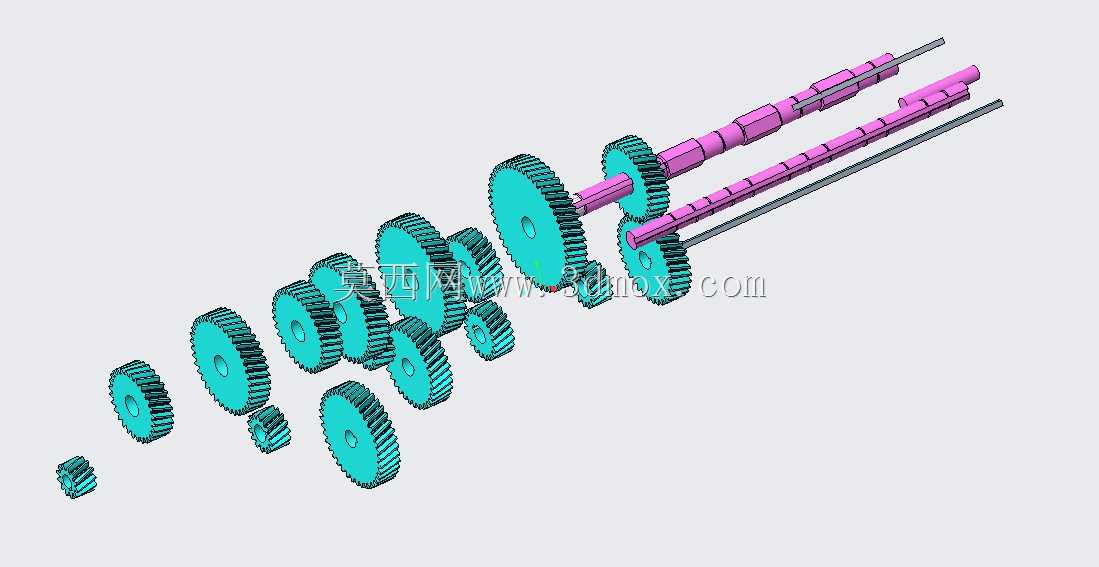

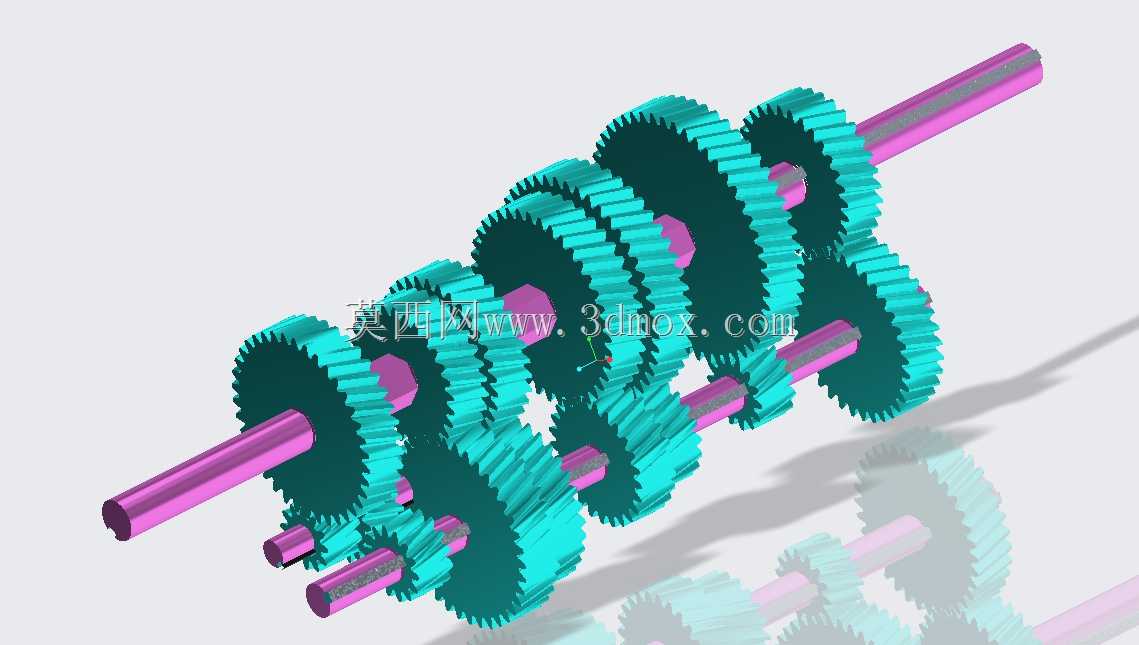

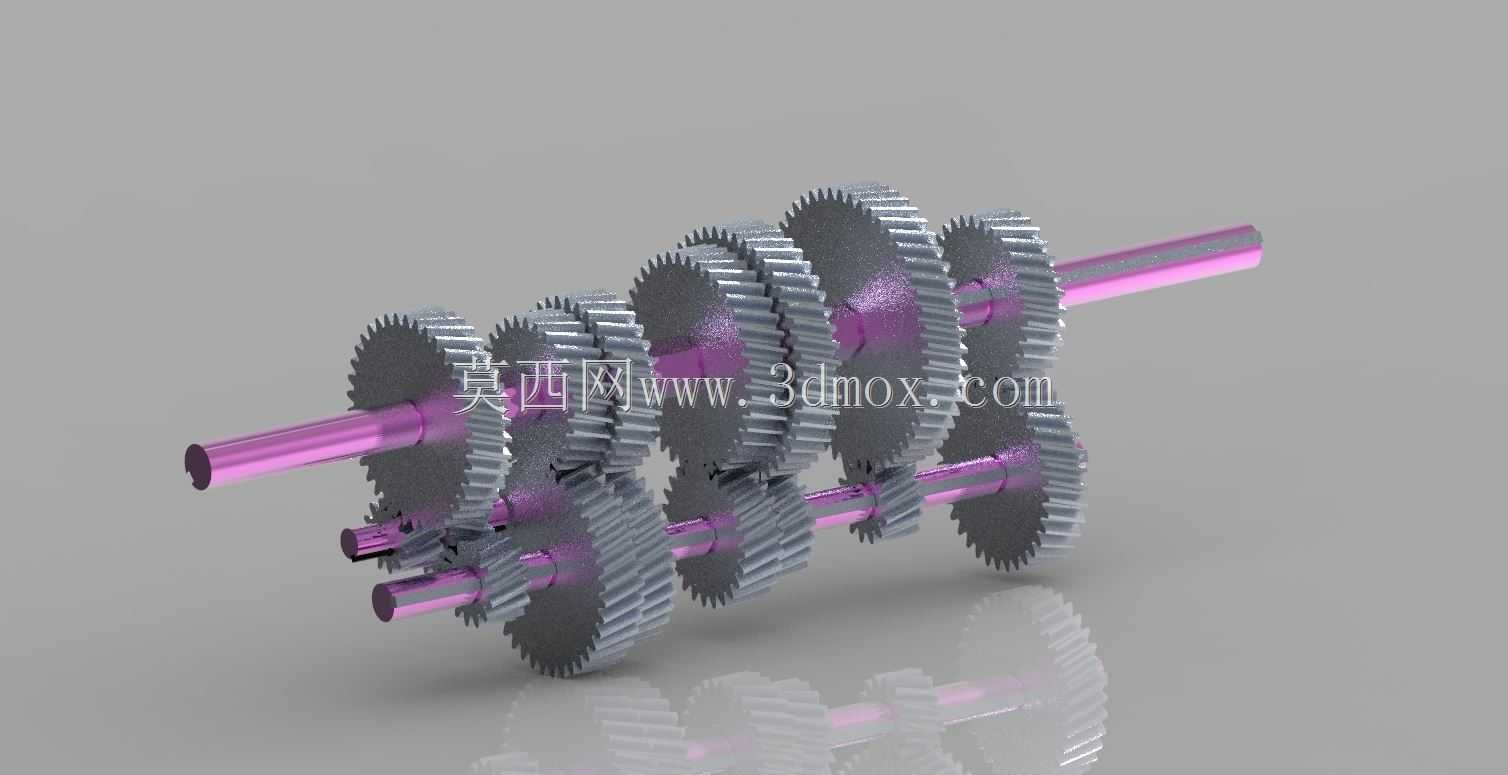

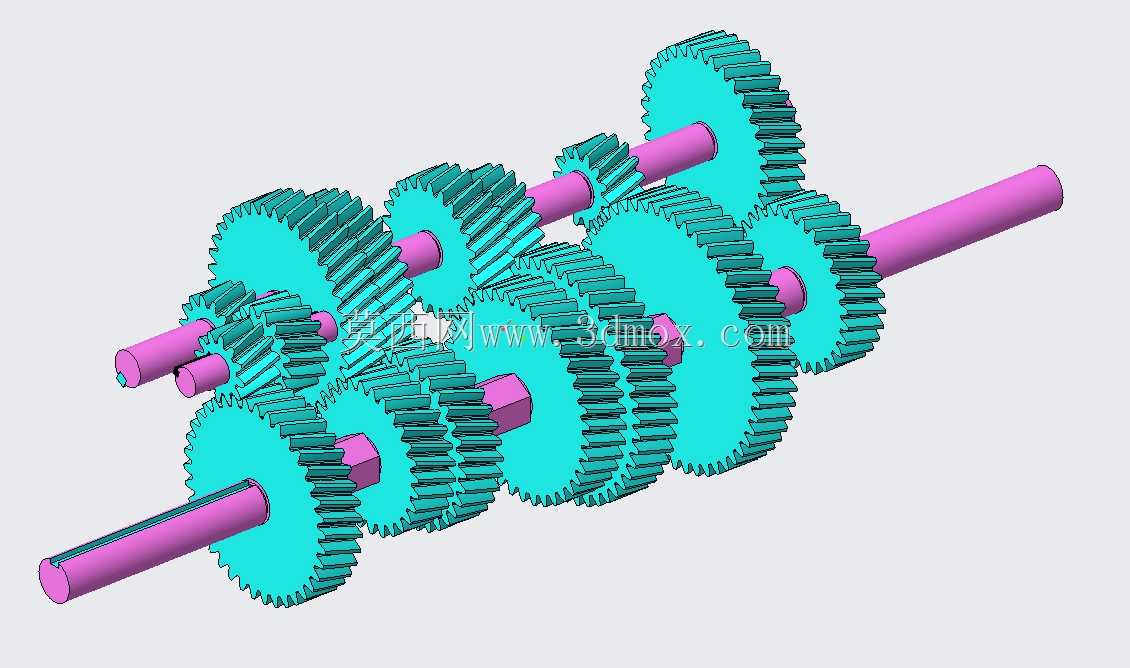

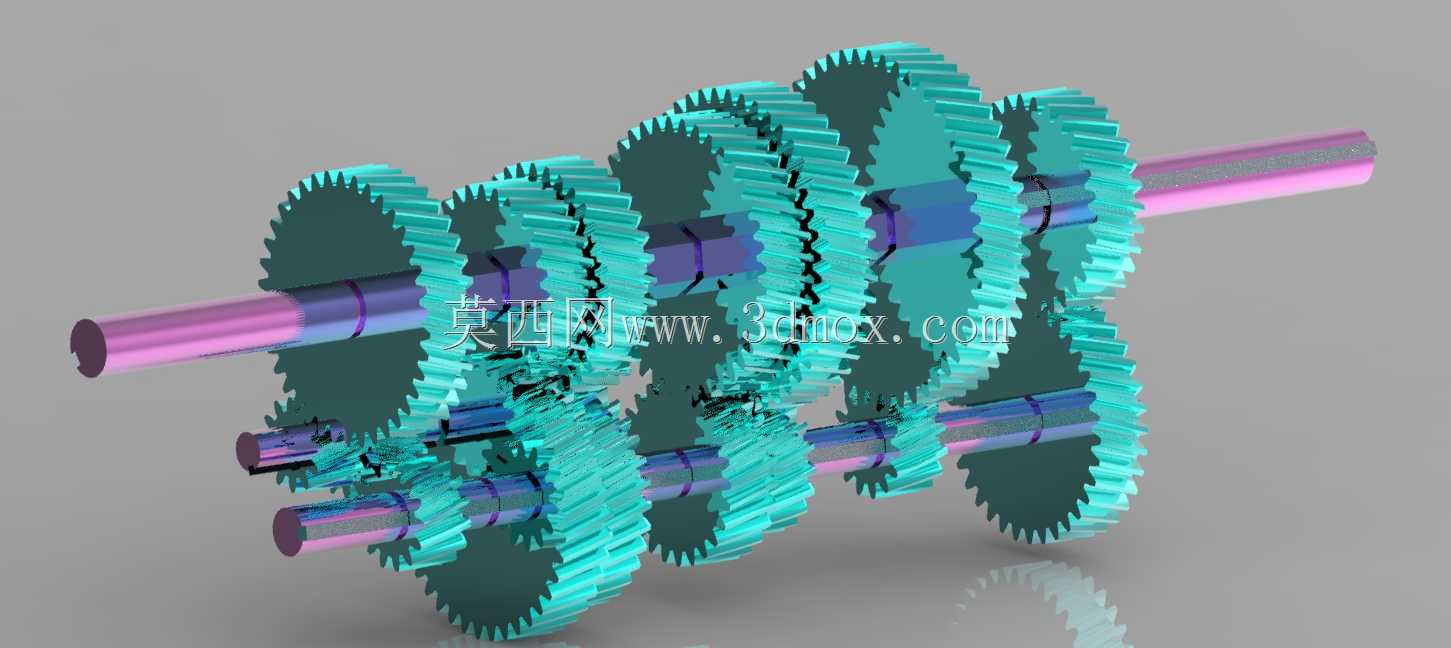

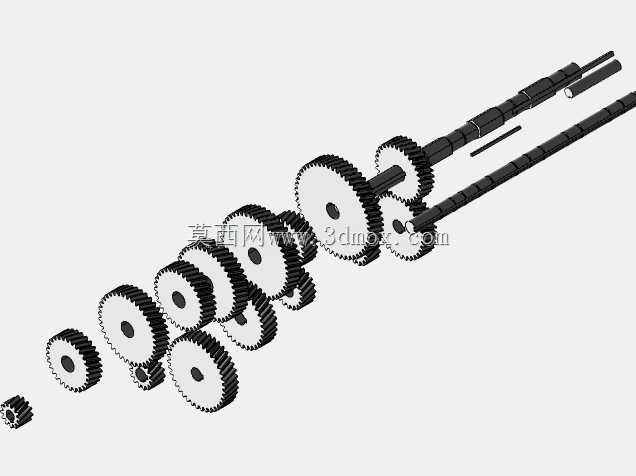

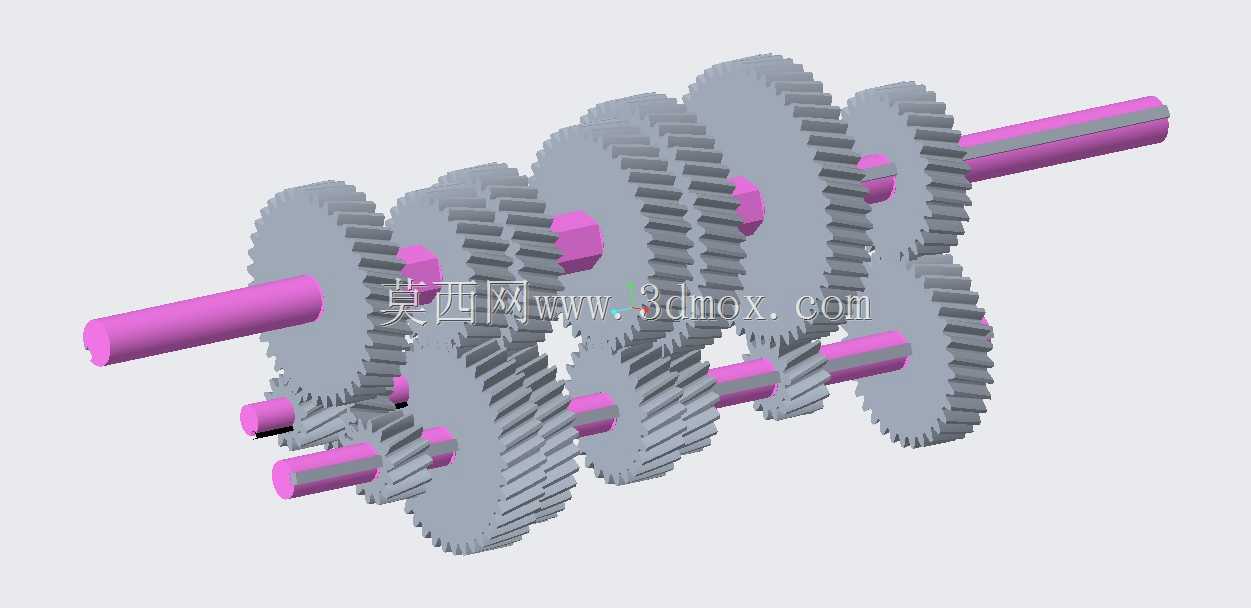

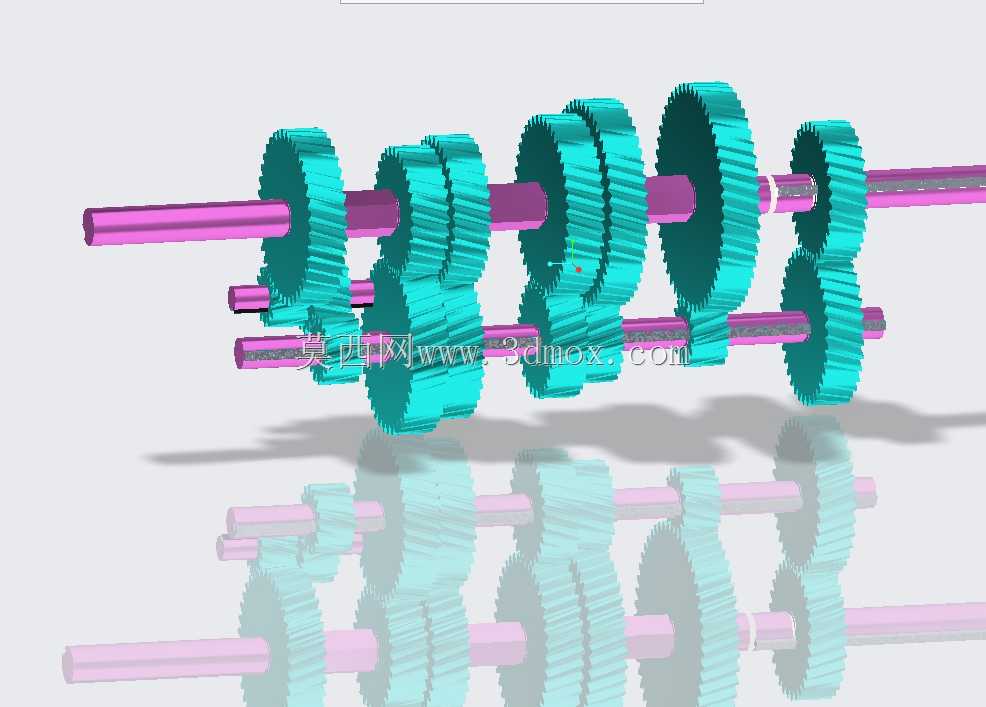

这套平行轴式齿轮传动结构,主要应用在需要多挡位转速扭矩切换的动力传输场景中,覆盖轻型商用车、小型工程作业机械、农用动力设备的传动系统环节,核心作用是在动力输入转速固定的前提下,通过不同齿数齿轮的啮合搭配,输出多组不同的转速与扭矩参数,匹配设备在不同工况下的动力需求,比如低速重载作业时切换大传动比挡位放大扭矩,高速巡航时切换小传动比挡位降低动力输出端转速损耗。从结构布局来看,整套齿轮组件采用多平行轴排布方式,输入轴、中间轴、输出轴的轴间距经过严格校核,保证每一组啮合齿轮的中心距偏差控制在机械传动允许的公差范围内,避免出现啮合间隙过大导致的传动冲击,或是间隙过小引发的齿面异常磨损、运转卡滞问题。每根轴上的齿轮根据挡位传动比需求匹配对应齿数,常啮合齿轮采用斜齿结构提升传动平稳性,降低高速运转时的齿轮啮合噪音,接合齿圈与同步配合结构的安装位在轴上预留了足够的轴向空间,保证换挡动作执行时齿轮滑移顺畅无卡滞。设计过程中首先要确定各挡位的传动比序列,根据设备额定输入扭矩、最高输入转速计算每一组齿轮的模数、齿宽、压力角参数,校核齿根弯曲强度与齿面接触强度,确保在额定载荷下齿轮不会出现断齿、点蚀等失效问题。轴类零件的设计要同步考虑齿轮安装的定位方式,轴肩高度、卡环槽位置、轴承安装位的尺寸公差需要和齿轮内孔、轴承内圈的配合公差匹配,过盈量过大容易导致装配时轴或齿轮内孔损伤,过盈量不足则会出现运转时齿轮相对轴打滑的问题。安装边界方面,整套齿轮组件的轴向总长度、各轴的中心距尺寸需要和变速器壳体的内腔尺寸完全适配,轴端轴承的安装位要和壳体上的轴承座孔同轴度保持一致,输入轴、输出轴的伸出端长度要匹配外部动力输入端、负载输出端的连接尺寸,比如和离合器输出端、传动轴万向节的连接花键参数要统一,避免出现装配干涉。齿轮在轴上的轴向定位要可靠,承受轴向力的斜齿轮需要配套对应的止推结构,抵消齿轮啮合时产生的轴向分力,避免轴系出现轴向窜动影响传动精度。实际装配过程中,需要按照轴系组件预装、齿轮啮合间隙调整、轴承预紧力调整的顺序操作,每一组啮合齿轮的侧隙要控制在合理区间,侧隙过大容易导致正反转切换时出现冲击异响,侧隙过小则会在齿轮受热膨胀时出现卡齿问题。轴系转动的阻力要均匀,不能出现某一角度转动卡滞的情况,确保整套结构运转顺畅。这套结构的功能特性在于通过多组齿轮的搭配实现宽范围的传动比覆盖,能够适配复杂多变的工况需求,平行轴的结构形式加工难度低、装配维护便捷,齿轮采用常啮合设计能够降低换挡时的齿轮打齿风险,提升传动系统的使用寿命。在实际应用中,这类结构的可靠性直接影响整套动力设备的运行稳定性,设计时需要充分考虑不同工况下的载荷冲击,比如设备重载起步、紧急制动时的瞬时冲击载荷,对齿轮和轴的强度校核要预留足够的安全系数,同时润滑通道的设计要覆盖所有齿轮啮合面与轴承配合面,保证运转时摩擦副能够得到充分润滑,降低磨损速率,延长整套传动结构的维护周期。
