台式手动试样切割固定夹持工装结构

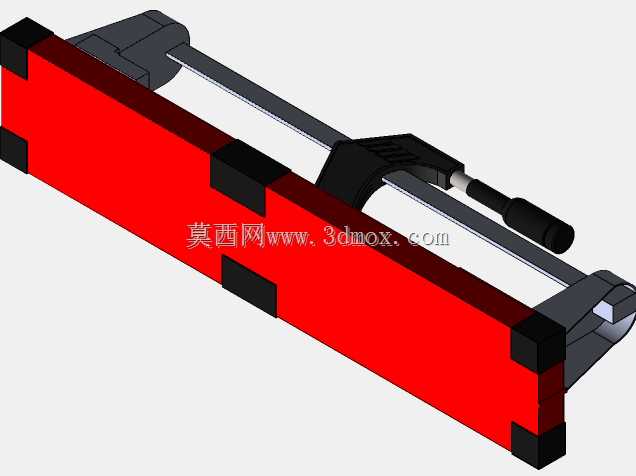

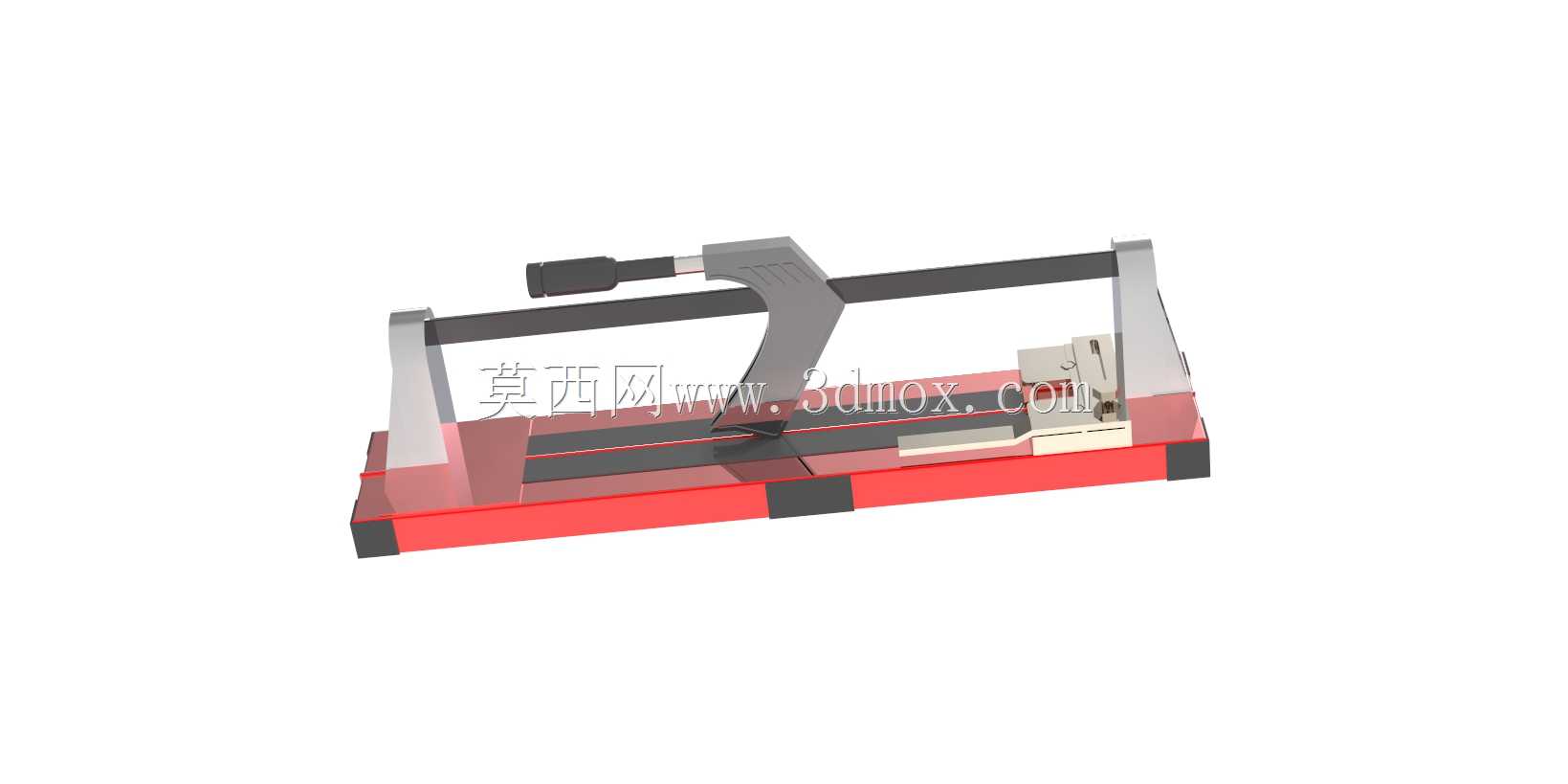

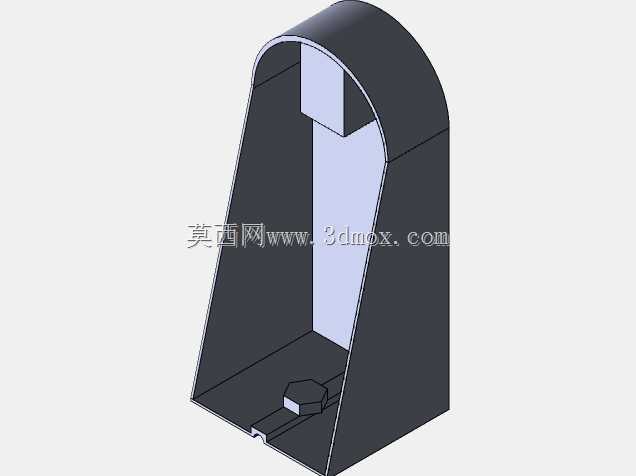

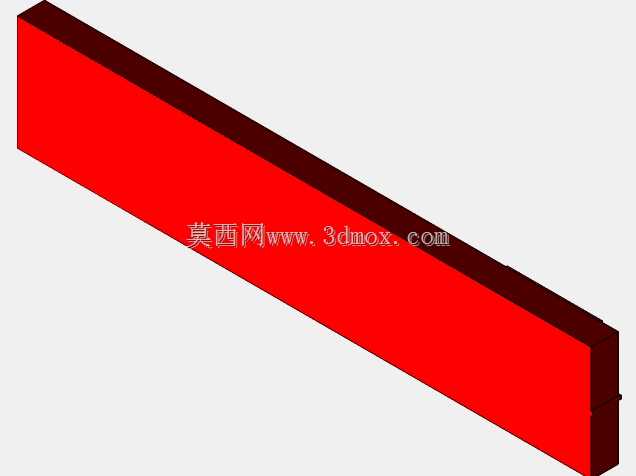

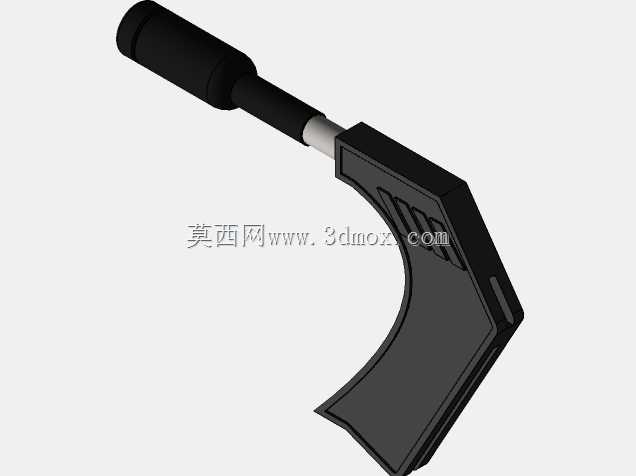

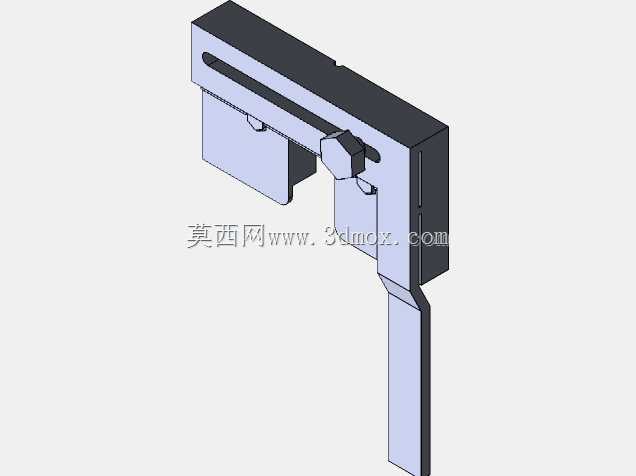

在实验室材料制样、小批量工件端面修整的作业场景里，这类手动夹持切割工装的使用频率远高于大型全自动切割设备，尤其是针对小尺寸金属、非金属试样的定长切断、端面齐平加工场景，它不需要外接气源电源，放置在常规检测台、钳工台面上就能完成作业，适配材料力学性能检测前的试样制备、小零件修配下料等多种工况。从结构布局来看，整个工装采用分体式集成设计，底部是一体化的承托基座，基座上平行布置两根高精度光轴作为滑动导向支撑，光轴两端通过立式支座与基座刚性连接，保证导向过程无偏摆，滑动座跨接在两根光轴上，可沿光轴轴向顺畅滑动，滑动座上集成了切割执行组件，切割片的进给完全靠手动推动滑动座实现，进给力度可由操作人员根据工件材质实时调整，避免硬脆材料切割时出现崩边、碎裂问题。基座的一侧设置了固定夹持工位，夹持工位采用V型定位块配合侧压夹紧结构，可适配圆形、矩形等不同截面形状的工件装夹，夹紧操作通过端部的手拧螺杆实现，不需要额外工具就能完成工件的锁紧与松脱，装夹行程覆盖常规实验室试样的尺寸范围，对于直径或厚度在常规检测试样规格内的工件都能实现稳定夹持，不会在切割过程中出现工件窜动问题。设计过程中优先考虑了操作的人机工程性，滑动座的操作手柄设置在符合立姿操作的高度位置，操作人员站在工装正前方，单手就能推动滑动座完成进给动作，另一只手可辅助扶住工件或调整防护位置，切割组件的防护罩采用半包围结构，既不影响切割视线，又能阻挡切割过程中产生的碎屑飞溅，基座表面做了耐磨防护处理，长期与工件、碎屑接触也不会出现明显的磨损失效。安装边界方面，整个工装的底部基座为矩形结构，四个角设置了安装固定孔，可通过螺栓直接固定在标准钳工台或实验室专用操作台上，不需要额外制作安装转接板，基座的高度控制在常规操作台面的适配范围，放置后切割作业面的高度与操作人员手肘高度匹配，长时间操作也不会产生明显的肢体疲劳。导向光轴与滑动座之间采用自润滑衬套配合，日常使用不需要频繁加注润滑油，维护成本极低，切割组件的安装位置预留了标准刀具装夹接口，可根据切割材质更换不同类型的切割片，适配金属、塑料、复合材料等多种材质的试样切割需求。夹持工位的定位基准面经过精加工处理，与导向光轴的轴线保持严格的垂直精度，保证切割后的工件端面与轴线垂直度满足检测试样的精度要求，不需要后续额外的端面打磨工序就能直接用于力学性能检测。滑动座的行程经过合理设计，既满足常规试样切割的进给长度需求，又不会出现超程脱轨的问题，行程两端设置了软质限位缓冲块，推动滑动座到行程端点时不会产生刚性碰撞，减少长期使用带来的结构松动风险。整个工装的结构件多采用标准化型材与通用机加工件制作，零部件的互换性较强，易损件更换便捷，不需要定制特殊配件就能完成日常维护，对于小型检测实验室、五金修配工位、学校实训车间这类没有大型自动化切割设备的场景，这类手动工装的实用性极强，既能满足小批量试样的加工精度要求，又不会占用过多的场地空间，操作门槛低，新操作人员经过简单讲解就能掌握使用方法，不需要复杂的设备调试与参数设置过程。
