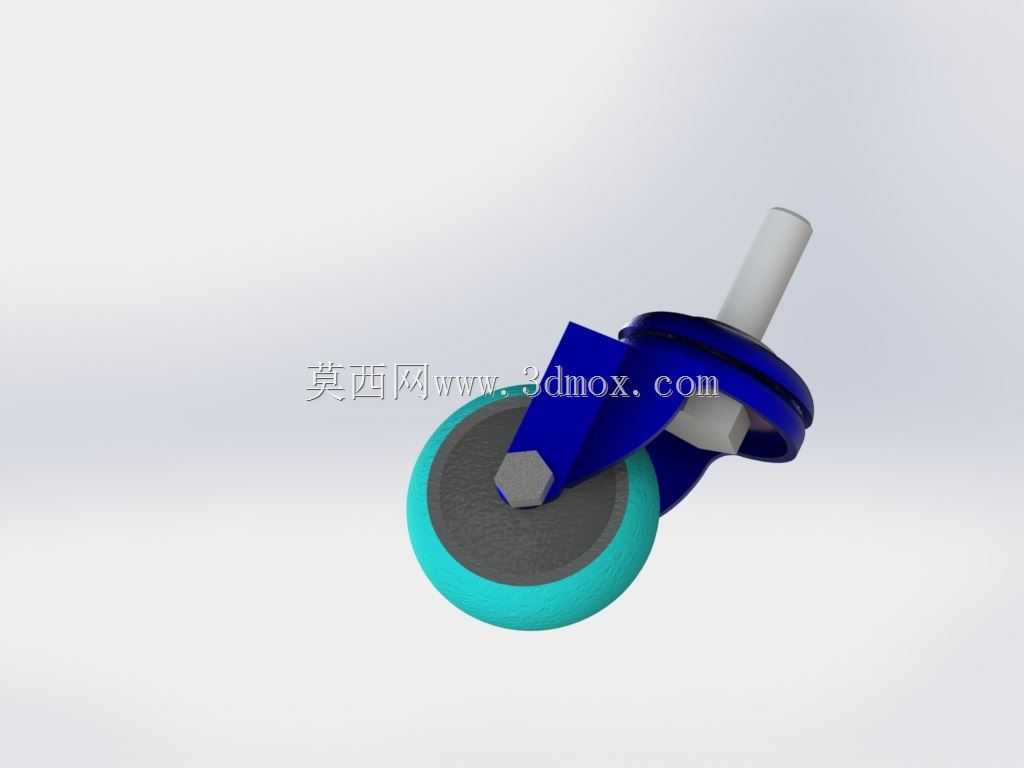

带安装支架聚氨酯包胶万向脚轮结构

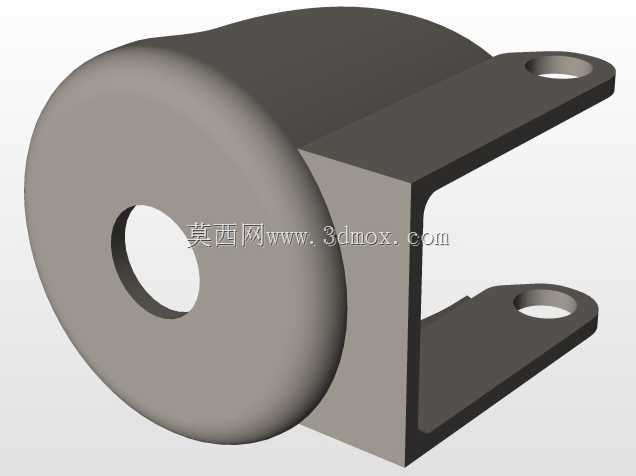

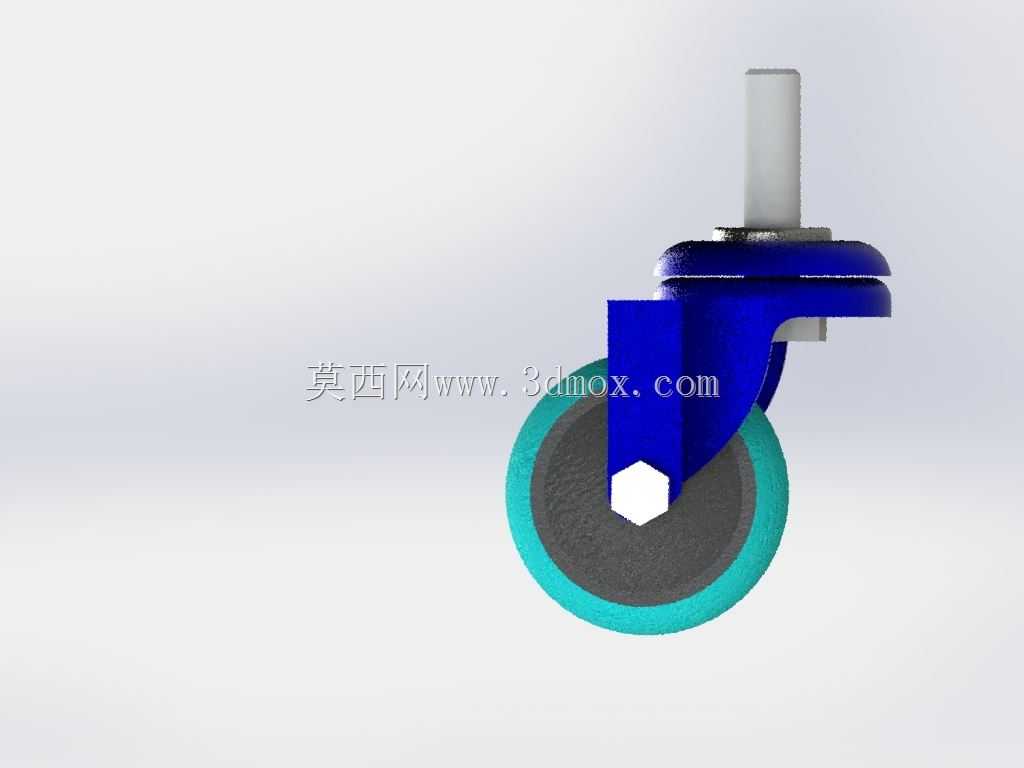

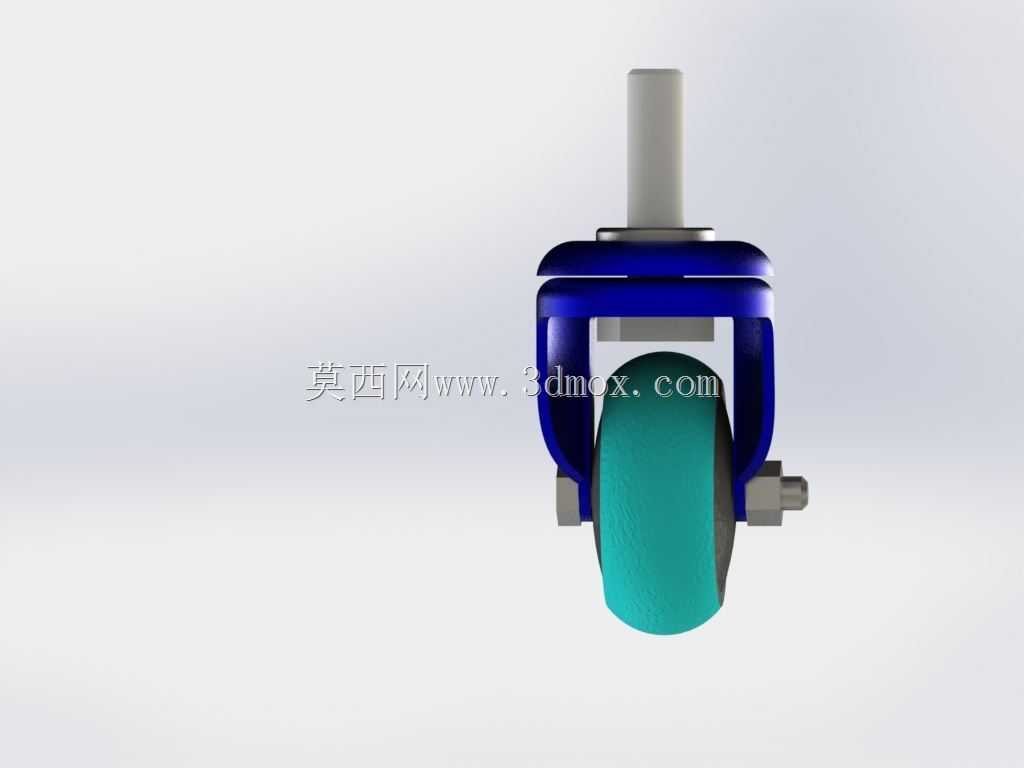

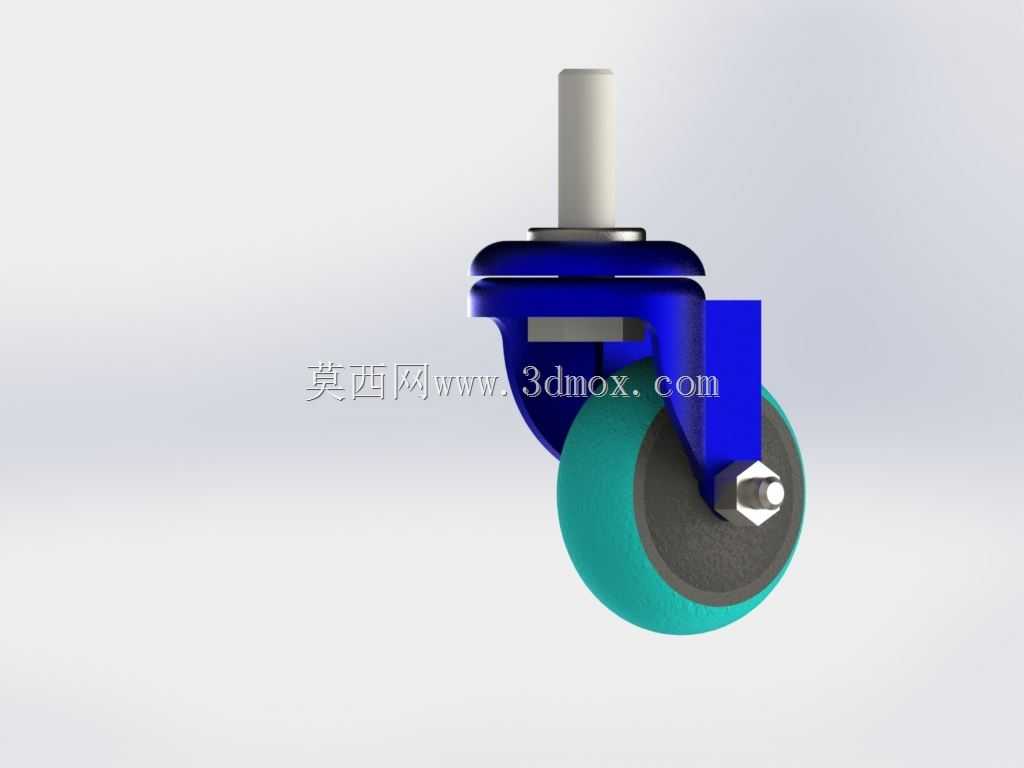

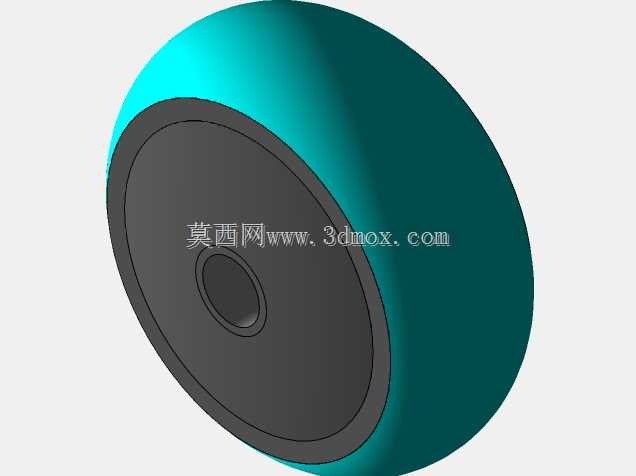

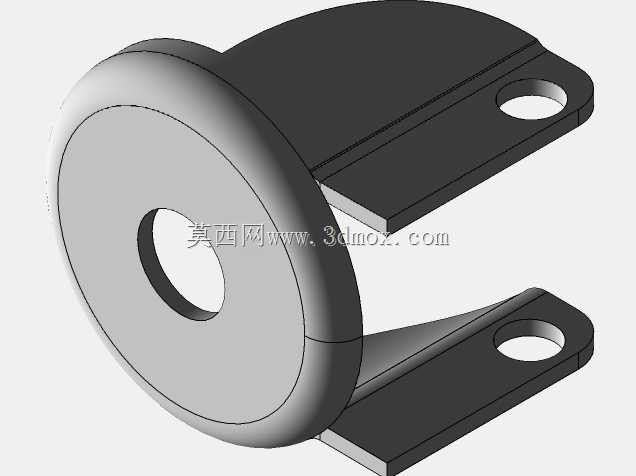

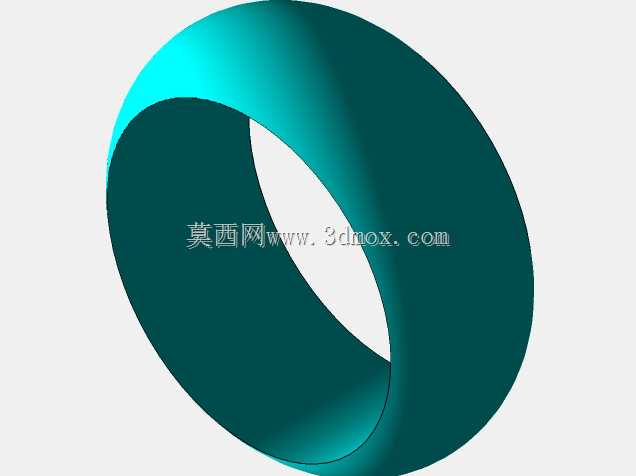

　　日常做设备结构设计时，脚轮这类不起眼的小部件往往直接决定整套设备的移动体验，很多刚入行的工程师容易忽略脚轮的选型与安装匹配，最后做出来的设备要么推起来卡顿异响，要么用几个月就出现轮面磨损、支架变形的问题，反而拉低了整套设备的使用质感。这款带安装支架的万向脚轮，首先在轮面材质上选用了聚氨酯包胶结构，内层是硬质承重轮芯，外层包裹高弹性聚氨酯层，相比普通橡胶轮，聚氨酯材质的轮面抗撕裂性能更好，在环氧地坪、瓷砖、水泥地面等常见工业与民用场景下滚动时，不会留下难以清理的黑印，同时滚动阻力更小，推动负载时更省力，也能缓冲地面不平整带来的小幅震动，避免设备内部的精密元器件受震动影响精度。支架部分采用了一体式冲压成型的金属结构，

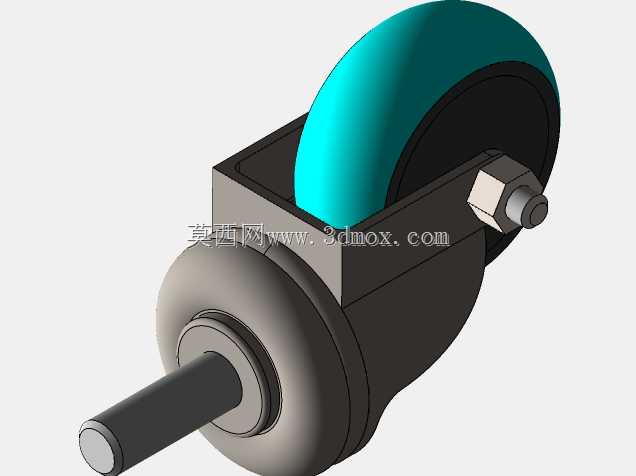

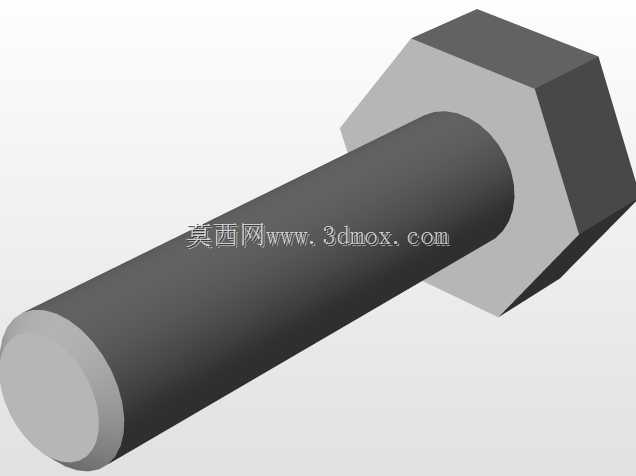

　　转向部位做了铆接加固，轮体与支架的连接轴处预留了润滑间隙，长期使用时可以定期补充润滑脂，避免转向卡顿、锈蚀的问题，顶部的安装柱采用标准圆柱插装结构，安装时可以直接插入设备底部的安装套筒内，配合侧面的顶丝或者横向插销就能完成固定，不需要额外加工复杂的安装法兰，适配多数常规移动设备的底部安装位。从实际应用场景来看，这类中型负载的万向脚轮适配范围非常广，小到办公家具、医用病床、工具推车，大到轻型工业设备、仓储周转车、小型自动化移动工作站都能使用，单轮的负载能力覆盖常规民用与轻型工业场景的需求，不会出现轻载用重型轮造成成本浪费，也不会出现重载用轻型轮导致结构失效的问题。在建模设计时，首先要确认轮体的转动边界，

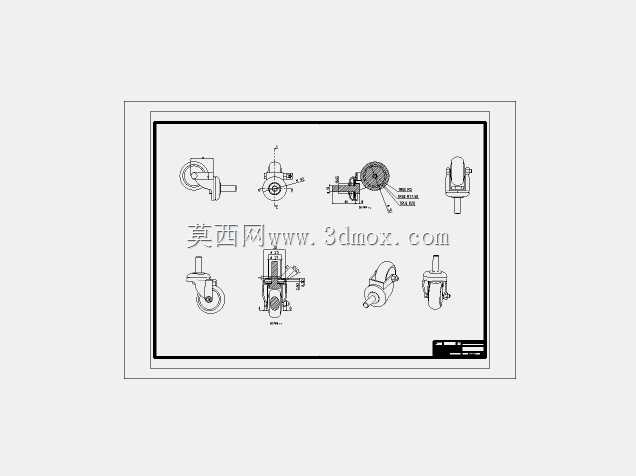

　　万向转向时轮体的最大摆动半径不能和设备底部的其他结构产生干涉，很多新手建模时只画了脚轮正向的状态，没考虑转向90度时的轮廓范围，最后装配完发现轮体转到侧面会撞到设备底梁，导致万向功能失效。其次要确认安装柱的伸出长度与设备底部安装梁的厚度匹配，安装柱插入套筒后要保证足够的配合深度，避免设备移动时受侧向力导致安装柱弯折、脱出。轮面的弧度设计也有讲究，这款脚轮的轮面做了微圆弧处理，不是完全的圆柱面，滚动时和地面的接触面积控制在合理范围，既保证足够的摩擦力避免打滑，又不会因为接触面积过大导致转向阻力过高，推起来手感发沉。转向部位的间隙设计也要控制在合理范围，间隙过大会导致脚轮转向时晃量太大，设备移动时容易出现蛇形摆动，

　　间隙过小则会导致转动卡滞，转向不灵活，尤其是在低温环境下金属件收缩时，过小的间隙很容易出现转不动的问题。另外轮体的中心轴承位要保证同轴度，建模时轴承安装孔的公差要符合标准轴承的配合要求，压装轴承后不能出现偏心，否则轮体转动时会出现周期性跳动，不仅推动时阻力变大，还会产生不必要的噪音。从安装边界来看，这款脚轮的安装高度是固定值，设计设备底部离地间隙时要把这个高度算进去，同时要预留至少5mm的调整余量，避免地面不平时四个脚轮受力不均，出现个别脚轮悬空的问题，如果设备需要调平，还可以配合脚杯搭配使用，移动时靠脚轮承重，到位后调节脚杯把设备顶起，避免脚轮长期受静载导致轮面永久变形。很多人在选脚轮时只看单个脚轮的额定负载，忽略了安全系数，实际选型时要按照设备总重量的1.5到2倍来计算单轮负载，因为设备移动时难免会遇到地面凸起、倾斜、急停的情况，瞬时负载会比静态负载大很多，留足安全系数才能保证脚轮的使用寿命。这款脚轮的支架表面做了喷塑处理，相比普通喷漆的支架，防锈能力更强，在潮湿的车间或者偶尔接触水渍的场景下使用，也不容易出现锈蚀掉漆的问题，适合多数常规室内场景使用，如果是在有腐蚀性介质的场景，还可以更换不锈钢支架的版本，但常规场景下这款钢制喷塑支架的性价比更高，结构强度也完全满足需求。
