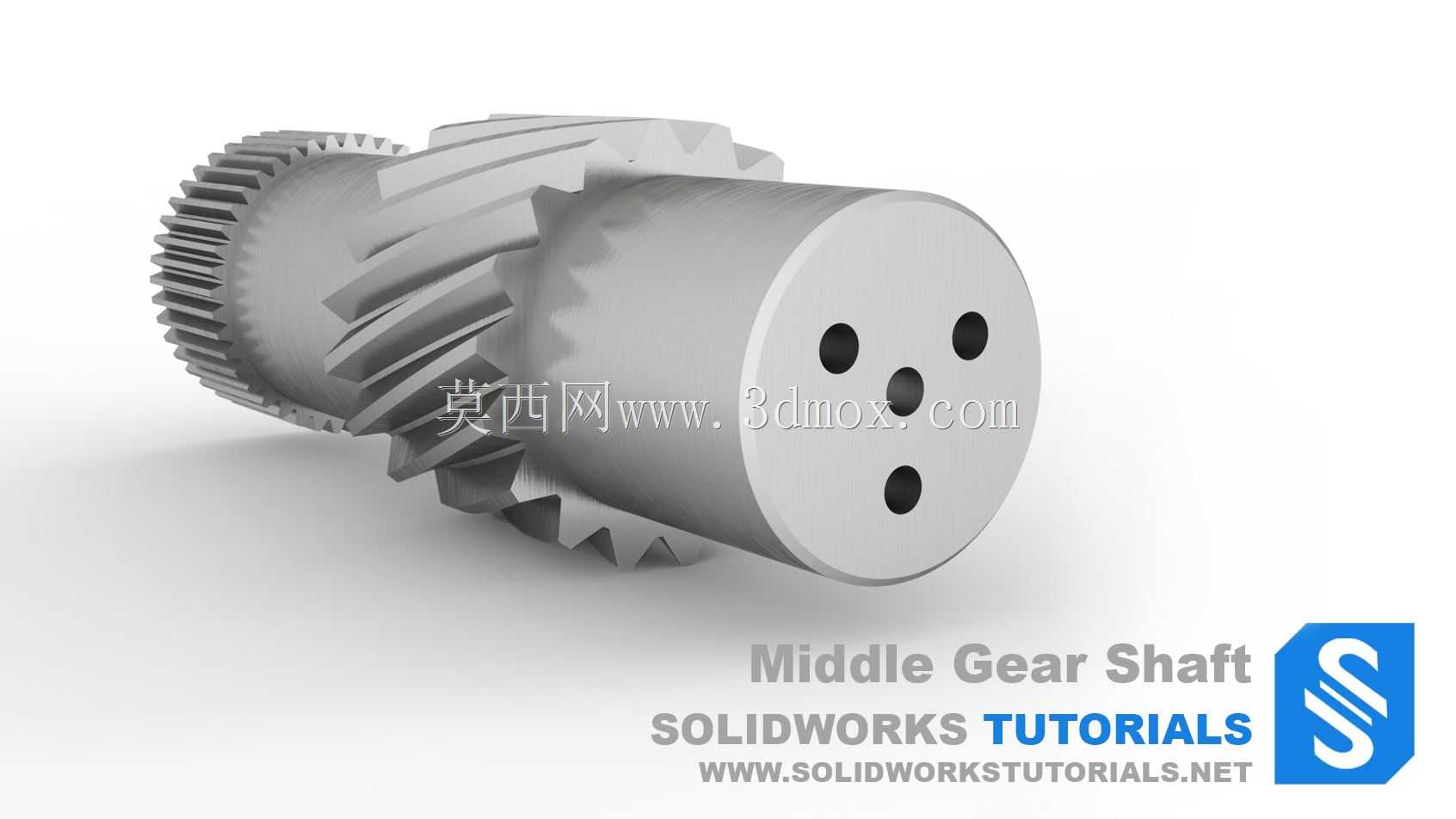

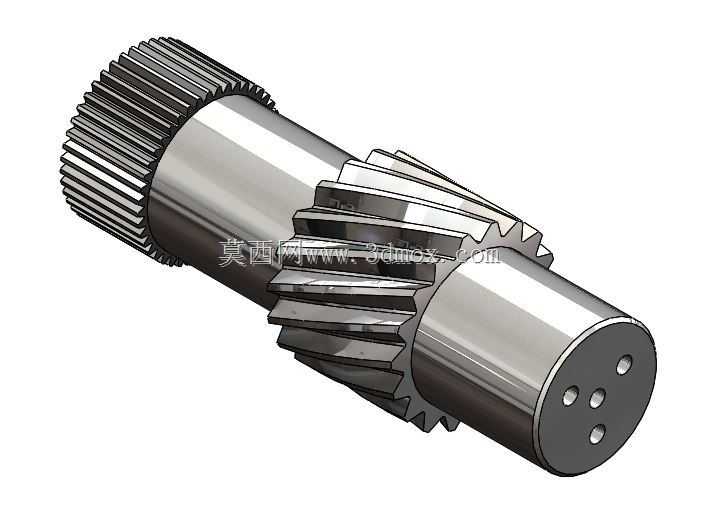

这类中间齿轮轴常见于多级平行轴传动的动力总成中,既承担相邻轴间的动力换向与扭矩传递,也通过自身的轴段结构直接完成径向定位,不需要额外加装隔套或者定位套来固定齿轮位置,相比分体式的齿轮与轴装配结构,整体式的齿轮轴能消除配合间隙带来的传动回差,在频繁正反转的传动场景里能大幅降低冲击噪音与键槽磨损概率。从结构布局来看,轴身集成了两段不同齿形的轮齿,其中斜齿段主要承担高速级的动力输入,斜齿的啮合重合度更高,传动过程中轮齿是逐步进入啮合再逐步退出,不会出现直齿传动的瞬时冲击,适合转速较高、载荷波动较小的传动段;另一端的直齿段则对接低速级的传动齿轮,直齿的轴向力几乎为零,能减少轴端支撑轴承的轴向载荷负担,降低轴承选型的成本与安装空间要求。轴端的端面开设了多个沿圆周均布的通孔,这些孔并非减重设计,而是用于安装端面传动销或者锁紧连接件,部分需要轴端直接对接负载的场景里,也可以通过这些孔实现与对接法兰的刚性连接,避免额外加工键槽带来的轴段强度削弱。设计这类齿轮轴的时候,首先要核算轮齿的接触强度与弯曲强度,斜齿段的螺旋角通常选在12度到20度之间,螺旋角过大会导致轴向力超出轴承承载上限,过小则无法发挥斜齿传动的平稳性优势;齿根位置需要做足够的圆角过渡,避免热处理后的应力集中导致断齿风险。轴段的直径梯度要结合支撑轴承的内圈尺寸来设定,轴承安装位的轴径公差通常选k6级过渡配合,既保证轴承内圈与轴的同步转动,也方便后续的拆装维护;轮齿所在的轴段外径要比轴承安装位的轴径大2到5毫米,形成定位轴肩,轴肩的高度不能超过轴承内圈的倒角高度,否则会导致轴承无法安装到位。安装边界方面,这类齿轮轴的两个支撑轴承通常分别布置在直齿段外侧与斜齿段外侧,轴承的跨距要结合轴的挠度计算来确定,跨距过大会导致轴在满载时的挠曲变形超过轮齿啮合的允许偏差,出现偏载、齿面局部磨损过快的问题;跨距过小则会增加轴承的支反力,降低轴承的额定使用寿命。实际应用场景里,这类齿轮轴常出现在中小功率的变速器、机床主轴进给箱、自动化生产线的传动模组中,在输送线的减速单元里也能看到类似结构,它不需要额外的齿轮锁紧结构,整体刚性更好,适合安装空间紧凑、传动精度要求中等的动力传递场景。建模过程中要注意轮齿的参数匹配,斜齿段的端面模数与法向模数的换算要准确,齿向的螺旋方向要匹配配对齿轮的旋向,保证啮合时的轴向力能相互抵消一部分;轴端的安装孔位置度要控制在0.02毫米以内,避免对接安装时出现连接件别劲的问题。轮齿的齿面粗糙度通常要求达到Ra1.6以下,轴颈位置的粗糙度要求Ra0.8,保证轴承安装后的配合精度,非配合面的粗糙度达到Ra6.3即可,不需要过高的加工精度增加制造成本。热处理方面,轮齿部分通常采用表面淬火处理,硬度达到HRC45-55,保证齿面的耐磨性能,而轴芯部分保持调质处理的韧性,避免冲击载荷下出现轴断裂的问题。在装配校验时,要保证齿轮轴转动灵活,没有卡滞点,轮齿的啮合侧隙要控制在合理范围,侧隙过大会导致传动回差过大,影响传动精度,侧隙过小则会导致运转时齿面润滑不足,出现温升过高、齿面胶合的故障。
