TTP223电容式触摸感应按键模块结构设计

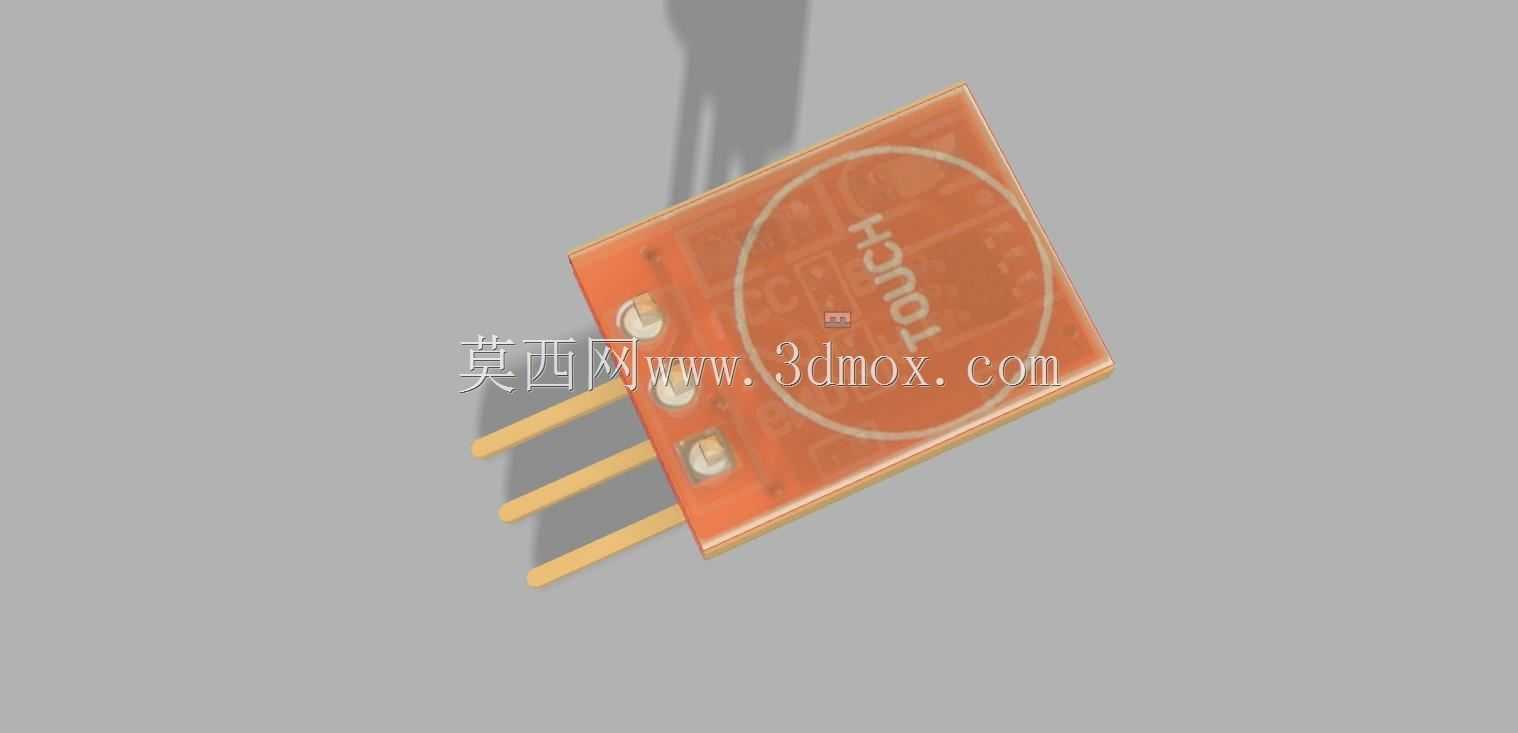

　　在消费电子、小型智能设备、工业控制人机交互终端的触控改造场景里，这类电容式触摸按键模块的应用占比正在逐年提升，替代传统机械轻触开关的趋势十分明显，毕竟机械按键存在行程磨损、触点氧化、防尘防水性能差的先天短板，而电容感应式的触控方案不需要物理按压动作，仅靠人体手指靠近感应区域带来的电容变化就能触发信号，在面板密封、长期免维护的交互场景里适配性极强。做这个模块的三维结构设计时，首先要考虑的是PCB板的布局边界，整个模块采用单面板布局，板厚控制在1.6mm的常规FR4板材厚度，感应区域的圆形覆铜区直径做了10mm的尺寸设计，这个尺寸刚好能覆盖成年人手指指腹的常规接触面积，既不会因为感应区太小导致触发灵敏度不足，

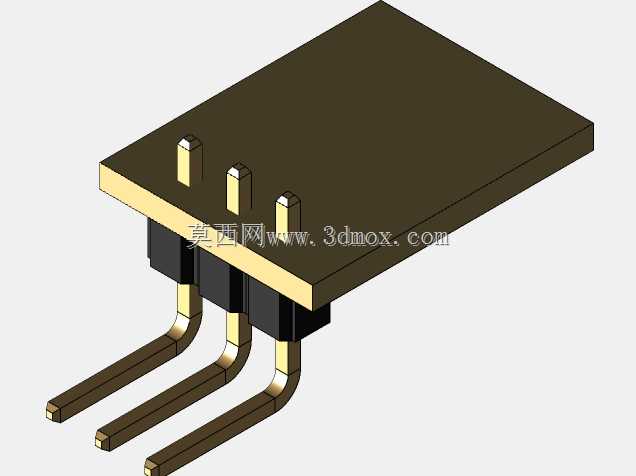

　　也不会因为感应区过大增加误触概率，覆铜区表面做了阻焊层覆盖，避免铜箔直接暴露氧化，同时丝印清晰标注TOUCH字样，方便装配时识别感应面方向。引脚部分采用直插排针设计，三个引脚分别对应电源、信号输出、接地，排针间距采用标准2.54mm排距，这个尺寸是通用面包板、洞洞板、标准接插件的通用间距，不管是做原型验证打样，还是批量焊接到主控板上，都不需要额外定制接插件，能大幅降低装配的适配成本，排针伸出PCB板的长度控制在11mm左右，既能保证焊接时的透锡强度，也不会因为引脚过长导致装配后和外壳内部其他结构产生干涉。模块的整体外形是带切角的矩形结构，切角位置刚好对应电源引脚端，做这个结构细节的目的是防反插，哪怕是没有丝印标识的情况下，

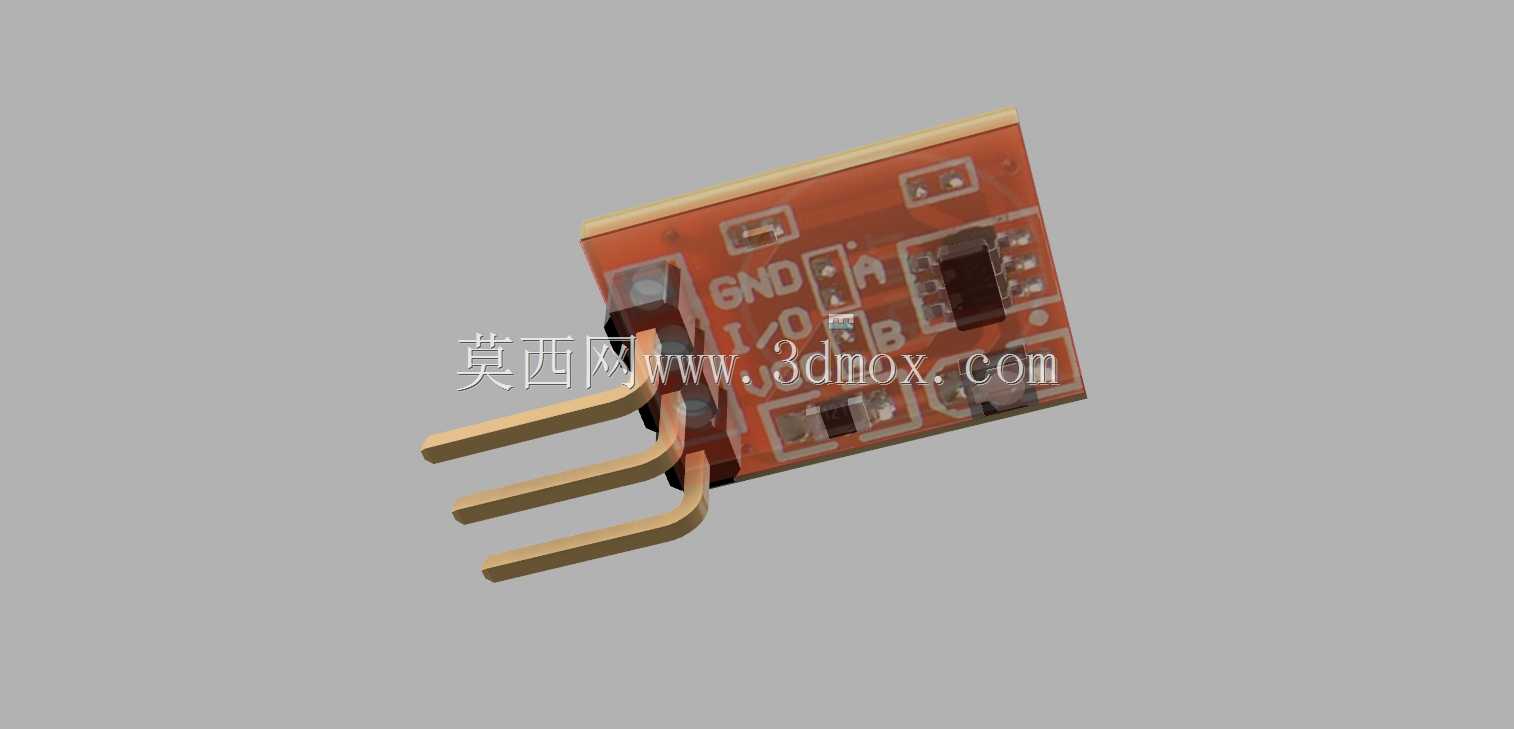

　　装配人员也能通过切角的位置快速判断引脚方向，减少生产装配时的错装概率。从功能设计的角度来说，这个模块的感应灵敏度是可以通过板上预留的焊盘位置调整外接电容来校准的，所以在做三维建模的时候，特意在PCB对应位置预留了0805封装的电容焊接空间，不会和周边的贴片元件产生位置冲突，板载的电源指示灯位置也做了结构避让，指示灯刚好在感应区的侧下方，触发时灯光可以透过半透明的面板材质透出，给用户明确的触发反馈，同时灯光不会直射用户眼睛，交互体验更柔和。在实际设备选型应用的时候，这个模块可以直接贴合在塑料、玻璃、亚克力等非金属面板的内侧，面板厚度在0-5mm范围内都能稳定触发，不需要在面板上开孔安装按键，整个设备面板可以做成完全密封的平面结构，

　　防尘防水等级可以轻松做到IP65以上，这在厨房小家电、浴室智能设备、户外工控终端这类对密封要求高的场景里优势非常明显。做结构装配设计的时候要注意，模块的感应面要和面板内侧完全贴合，中间不能留有空气间隙，否则会大幅降低感应灵敏度，必要时可以用薄的双面胶做固定，同时模块背面的布线区要远离强电线路、高频信号线路，避免电磁干扰导致误触发，三维建模时已经把模块的整体高度、排针位置、感应区边界都做了1:1的尺寸还原，结构工程师在做整机外壳设计的时候，可以直接把这个模型导入装配体，提前预留好安装槽位、走线空间，不需要再单独测绘模块尺寸，能大幅缩短整机的结构开发周期。另外考虑到手焊和回流焊两种焊接工艺的适配，模块上所有贴片元件的封装都采用标准工业封装，焊盘尺寸做了加大处理，不管是手工焊接还是机器贴片，都能保证焊接良率，不会出现焊盘过小导致的虚焊问题。在小型智能硬件的开发过程中，这类标准化的触摸模块不需要工程师再从头设计电容感应电路，直接选用成熟模块就能快速完成触控功能的开发，把更多精力放在产品的核心功能设计上，而对应的精准三维模型，能帮助结构工程师在设计阶段就完成干涉检查、装配验证，避免开模后才发现尺寸不匹配的问题，减少打样迭代的次数，降低开发成本。
