迷你卧式5毫米间距Trimpot电位器结构设计

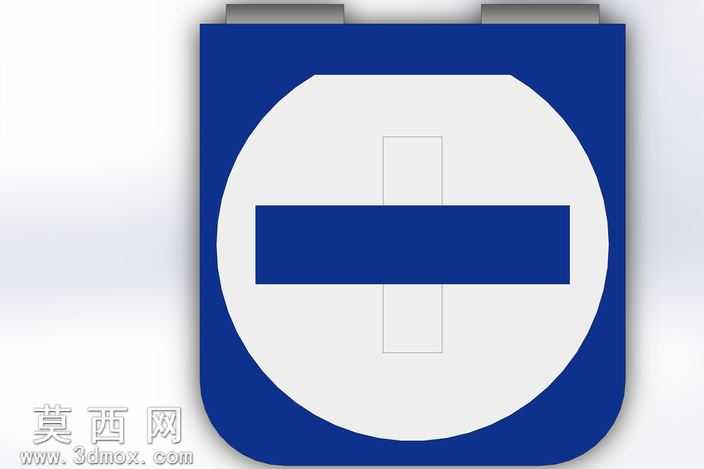

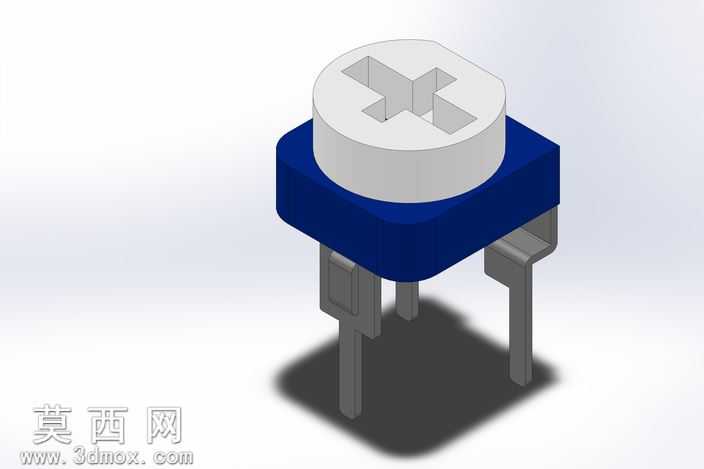

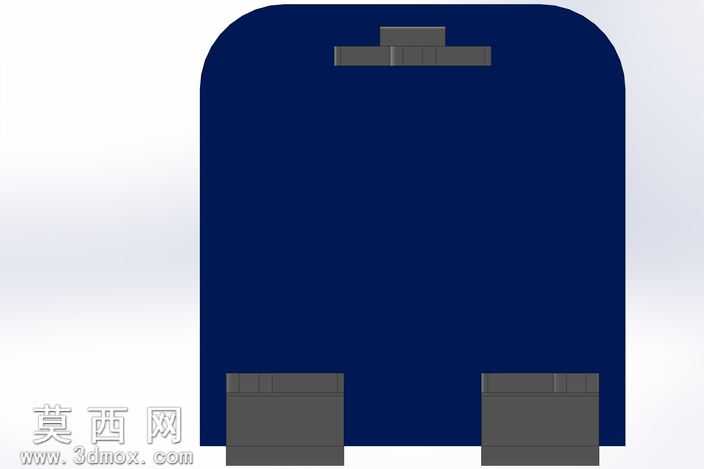

本模型为迷你卧式Trimpot电位器，适配5毫米间距安装规格，对应Altronics R2475B到R2486B系列产品，建模过程围绕电位器的实际功能结构展开，完整还原了该类微调电位器的外观与装配特征。建模阶段首先梳理卧式电位器的核心组成：顶部十字调节旋钮、蓝色绝缘基座、底部直插引脚三个核心模块，先以旋转凸台命令生成顶部圆柱形调节端，在其顶面精准切除十字形调节槽，槽体尺寸匹配标准一字或十字螺丝刀的调节尺寸，保证调节操作的结构合理性，调节端的圆柱直径、高度均严格参照实物参数设定，边缘做微小圆角处理还原注塑件的工艺特征。中部蓝色绝缘基座采用方形带圆角的凸台结构建模，基座与顶部调节端的衔接处做精准的配合间隙设计，还原实际产品中调节端可顺畅旋转的装配关系，基座的蓝色绝缘外壳部分赋予哑光深蓝色塑料材质，表面添加细微的磨砂质感，模拟实际酚醛树脂绝缘基座的材质表现，基座侧面预留引脚穿出的定位槽，保证引脚安装位置的精度。底部三个直插引脚采用拉伸凸台命令生成，引脚为扁状金属结构，分别对应电位器的两个固定端与一个滑动端，引脚的间距严格控制为5毫米，完全适配标准PCB板的安装孔距，引脚部分赋予哑光锡焊金属材质，添加轻微的金属反光效果，还原金属引脚的真实质感，引脚与基座的衔接处做微小的凸台定位结构，还原实际生产中引脚与基座注塑固定的工艺特征。渲染阶段采用柔和的工作室环境光，主光源从斜上方45度照射，清晰呈现顶部十字槽的凹陷结构、基座的轮廓层次与引脚的金属质感，辅助光源从侧方补光，避免结构死角出现过暗的阴影，地面添加柔和的接触阴影，增强模型的立体感与真实感。整个建模过程严格遵循电子元器件的实际尺寸规范，各部分结构的比例、装配关系均与实物保持一致，既还原了电位器的外观特征，也准确体现了其作为可调电子元件的结构功能，可用于PCB布局演示、电子设备装配示意、电子元件教学展示等场景，模型的各部分结构独立可拆分，能够清晰展示电位器的装配逻辑与调节原理。
