小型框架式5V直流推拉电磁阀结构设计

　　这款推拉式直流电磁阀的设计，最初是面向小型桌面级自动化执行场景、教育类机器人套件的气路/小负载直线动作需求开发的，核心是解决小空间内低电压驱动下的可靠直线往复动作输出问题，适配5V低压供电场景，可直接对接单片机IO口驱动电路，无需额外升压模块，大幅简化小型电控系统的布线与供电设计。

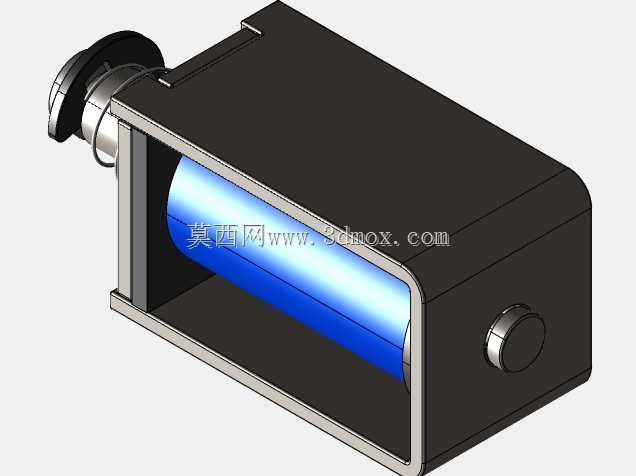

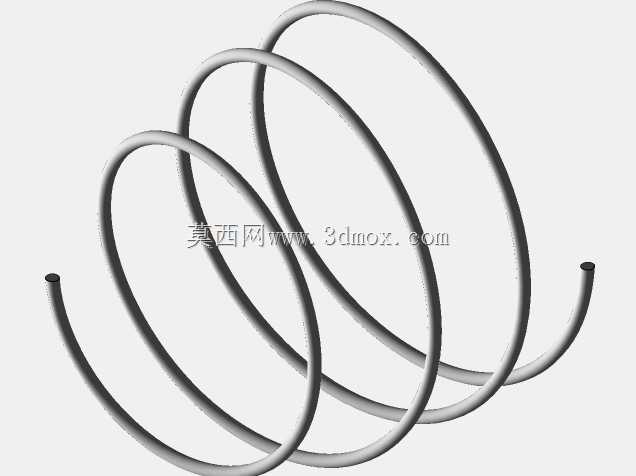

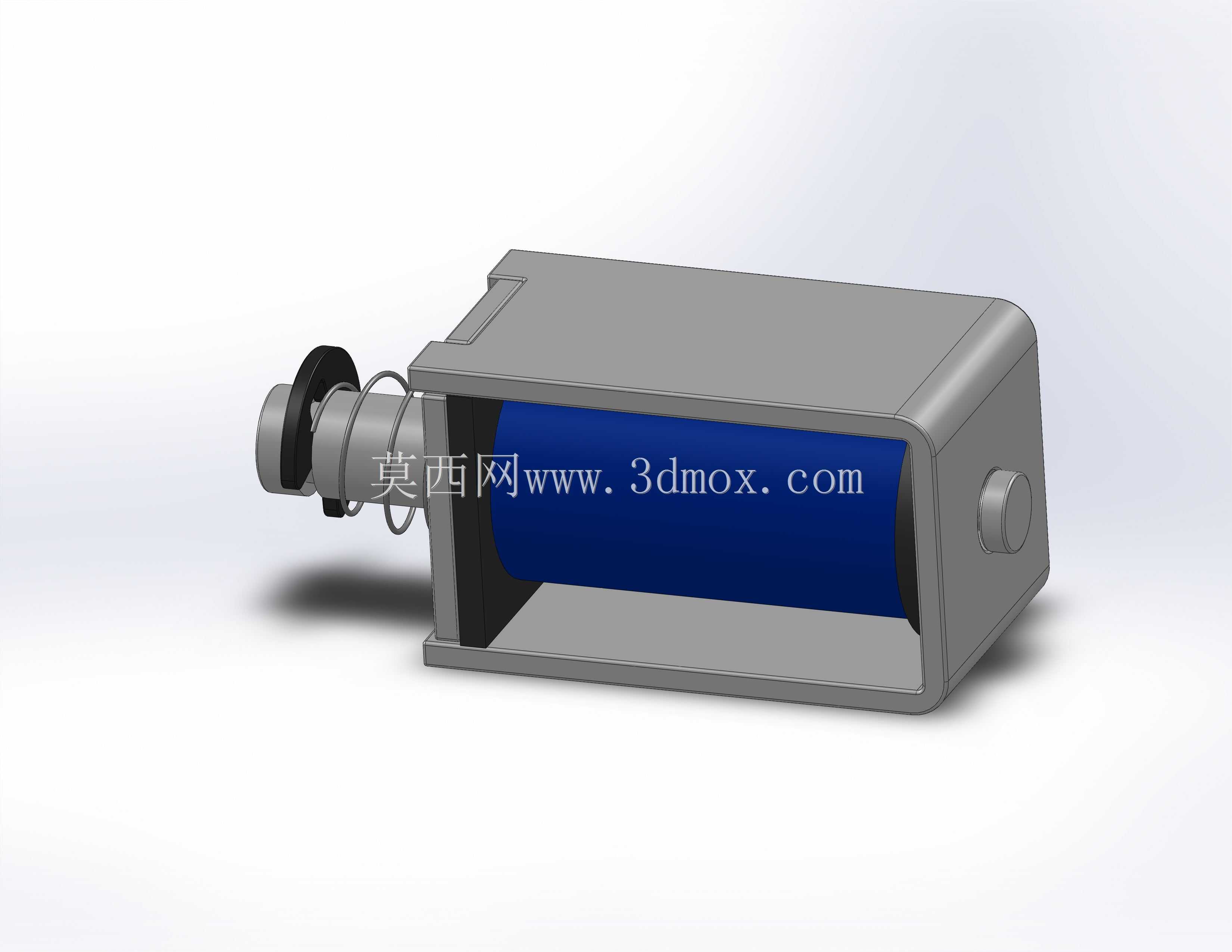

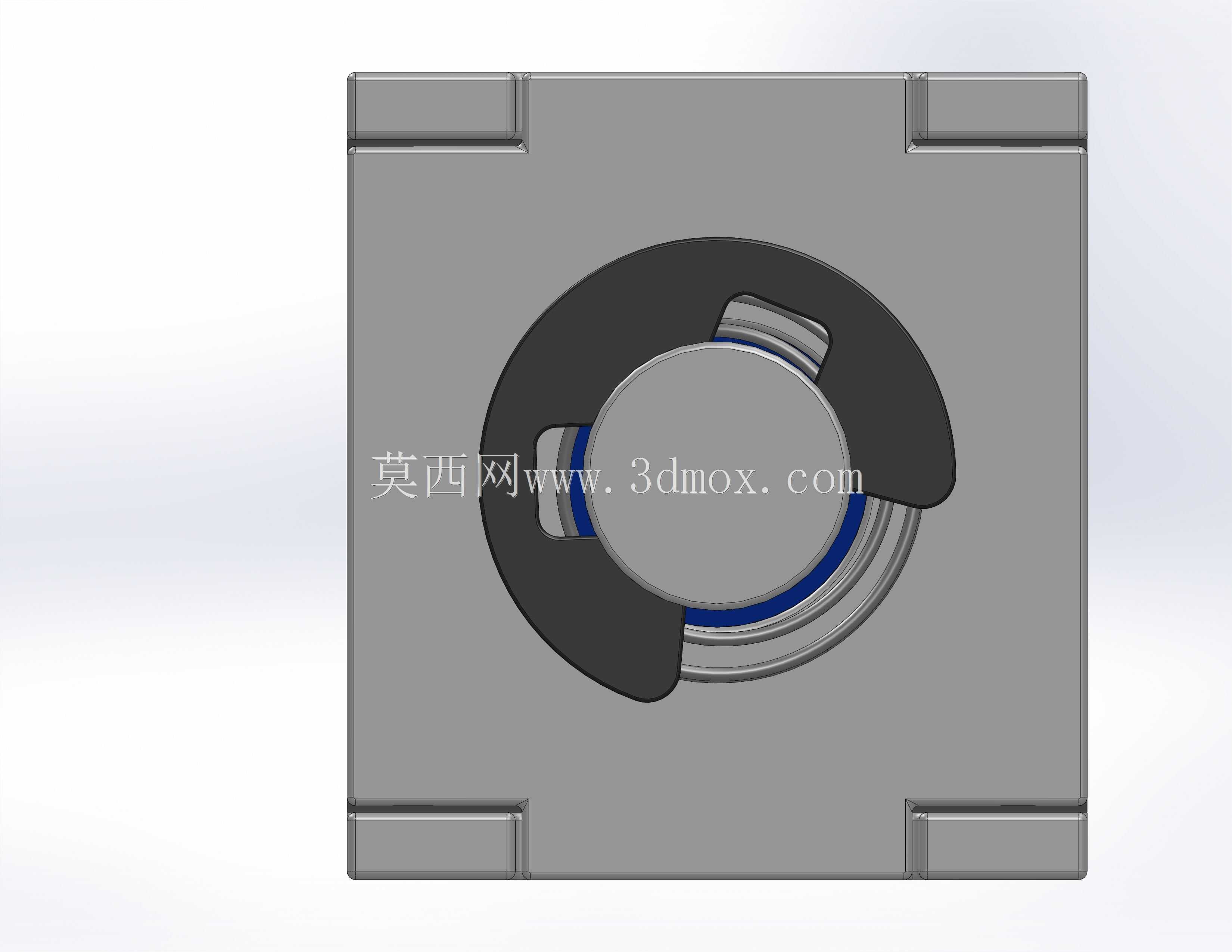

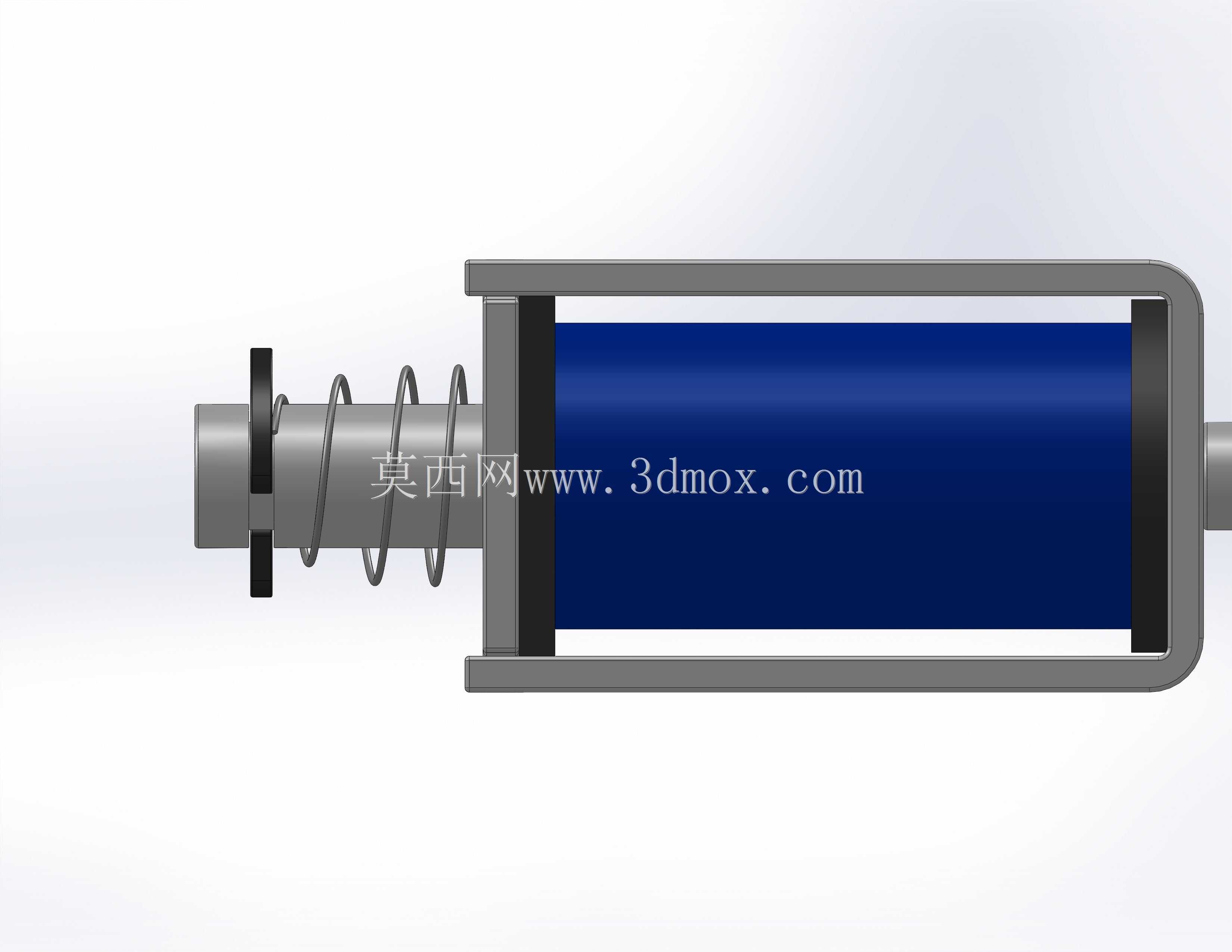

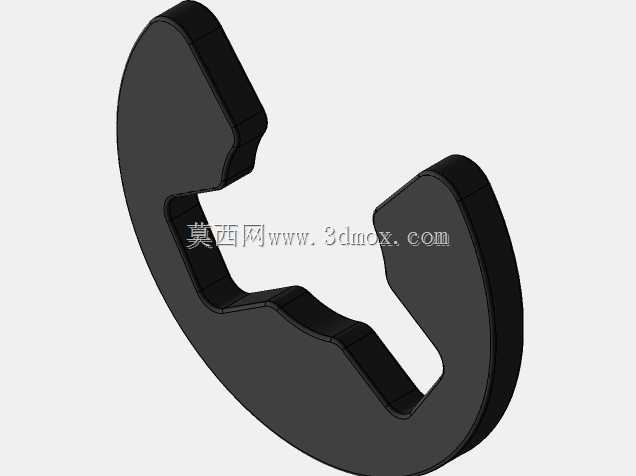

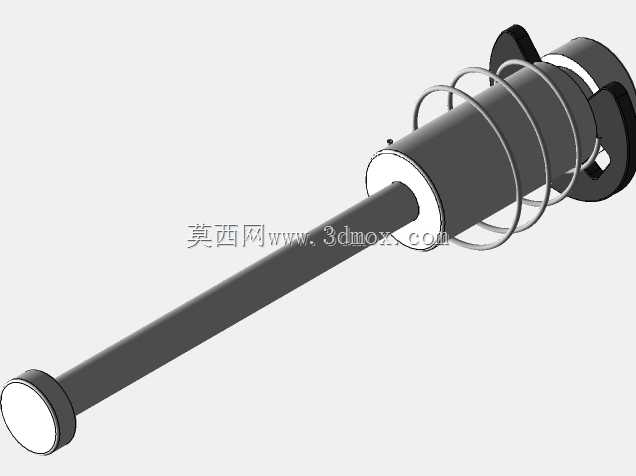

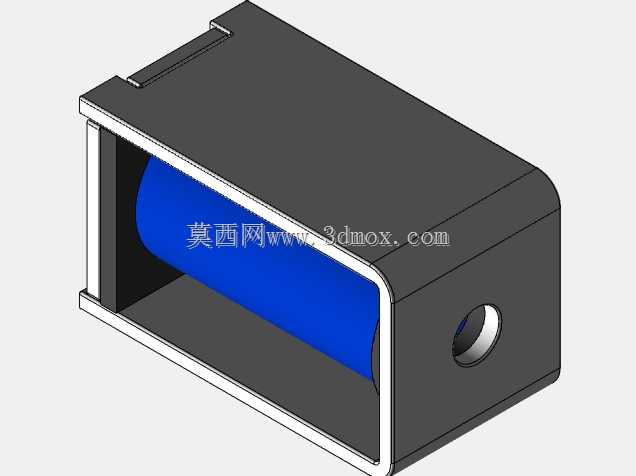

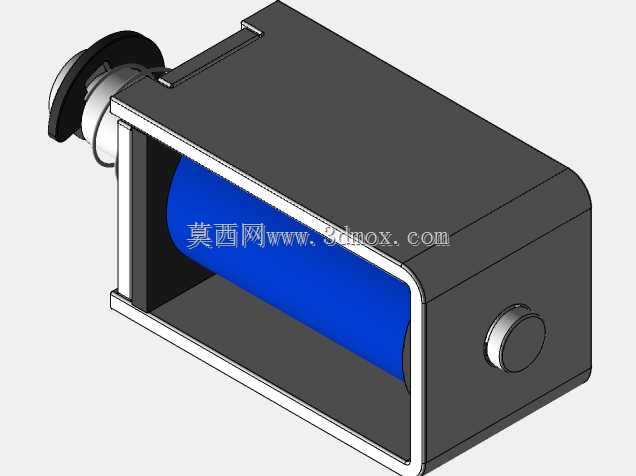

　　从结构设计逻辑来看，整体采用开放式框架加半封闭外壳的组合形式，框架部分承担线圈的定位、动铁芯的导向以及安装基准的作用，外壳既可以对内部线圈形成防护，避免装配、使用过程中线圈被剐蹭破损，也能约束内部磁路的漏磁，提升电磁转换效率。动铁芯输出端采用带复位弹簧的直推结构，弹簧预压量经过反复校核，既保证断电状态下动铁芯能可靠复位到初始位置，又不会因为弹簧力过大导致通电时电磁吸力不足以推动负载动作，输出端的连接轴做了台阶限位设计，避免动铁芯在动作过程中脱出框架，轴端预留的环形卡槽可以直接卡装卡簧连接外部负载连杆，也可以套装硅胶缓冲垫降低动作到位时的撞击噪音。

　　实际应用中，这类电磁阀常被用于小型分拣机构的料道挡料动作、仿生机器人的关节辅助锁止、小型气路的通断控制、桌面3D打印机的喷头换色切换机构，也可用于智能门锁的辅助锁舌驱动，因为供电电压为通用的5V直流，可直接复用USB供电回路，在小型消费级电子设备的电控改造场景中适配性极强。设计过程中对安装边界做了明确的约束，整体外形为规整的长方体结构，安装面预留了对应的沉头孔位，可直接通过M2螺丝固定在厚度1-3mm的安装板上，动铁芯的动作行程控制在10mm以内，动作响应时间控制在20ms级别，完全满足小型自动化机构的快速动作需求。

　　磁路设计上，线圈采用漆包线多层密绕结构，绕制完成后做浸漆绝缘处理，线圈骨架采用耐高温PBT材质，避免长时间通电发热导致骨架变形，动铁芯与静铁芯均采用高导磁软磁材料，表面做镀锌防锈处理，降低长期使用过程中的氧化锈蚀导致的动作卡滞风险。动铁芯与导向孔之间预留了0.05mm的配合间隙，既保证动作顺畅无卡滞，又不会因为间隙过大导致磁阻升高影响输出力，导向孔内壁做了抛光处理，表面粗糙度控制在Ra1.6以下，减少动铁芯往复动作的磨损，提升元件的使用寿命。

　　在安装适配性方面，这款电磁阀的出线端做了应力释放结构，避免接线处反复弯折导致线芯断裂，整体重量控制在150g以内，不会给小型移动机器人、桌面设备带来过大的负载负担。输出端的轴径做了标准化设计，可直接对接市面上通用的小型连杆、摇臂配件，无需额外做转接件加工，降低用户的二次开发成本。设计时还考虑了长时间通电的发热问题，线圈的线径与匝数经过匹配计算，在保证额定吸力不小于5N的前提下，将线圈的持续通电温升控制在30K以内，避免外壳温度过高影响周边电子元件的正常工作。

　　不同于工业级大通径电磁阀的厚重设计，这款小型电磁阀的所有结构棱边都做了R0.5的倒角处理，既避免装配过程中划伤操作人员，也减少应力集中导致的框架开裂风险，框架采用冲压一体成型工艺，加工一致性好，适合批量生产，装配过程中无需复杂的调试工序，动铁芯、弹簧、线圈依次装入框架后扣合端盖即可完成组装，生产效率较高。在实际选型使用时，需要注意该电磁阀为直动式结构，适合驱动小负载直线动作，不可用于高压流体管路的通断控制，安装时需保证动铁芯的动作方向与负载受力方向同轴，避免侧向力导致动铁芯偏磨卡滞，若用于高频动作场景，可适当降低供电电压至4.5V，减少线圈发热，延长元件使用寿命。
