雾网式气液分离水收集装置结构设计

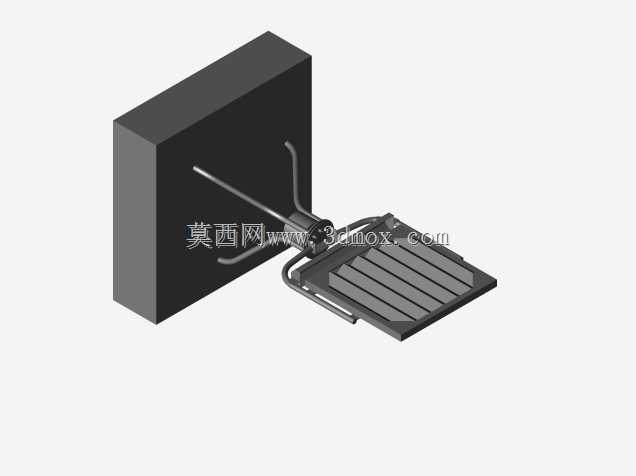

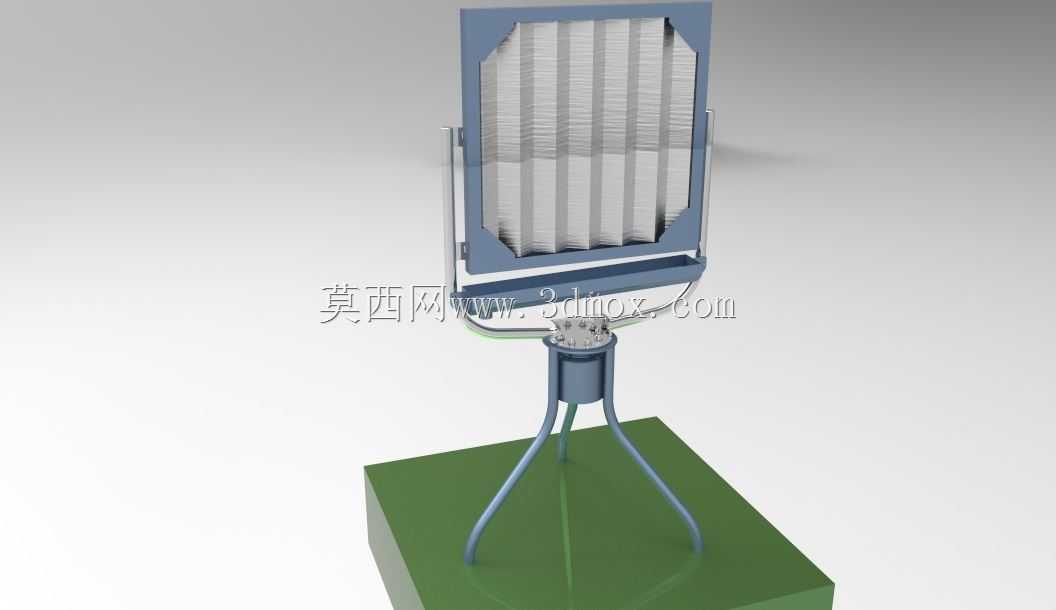

　　在工业除雾、湿法废气处理、冷却塔水汽回收、高湿环境凝水收集这类场景里，雾网类水收集装置的核心作用，是把气流裹挟的微米级雾滴拦截下来，汇聚成液态水后统一导出，避免雾滴随气流排放造成物料损耗、周边设备腐蚀或者环境湿度超标。这套简化版4.0的雾网网状水收集结构，在设计时优先考虑了现场安装的适配性，没有采用复杂的一体化成型框架，而是用模块化的拼接式槽体作为集水主体，单段槽体的长度控制在常规运维人员单人可搬运的范围内，槽体之间通过端部的螺栓连接法兰拼接，法兰面预留了密封胶条的安装槽，现场安装时可以根据通风截面的实际宽度灵活增减槽段数量，不需要额外定制非标框架，大幅降低现场改造的施工难度。

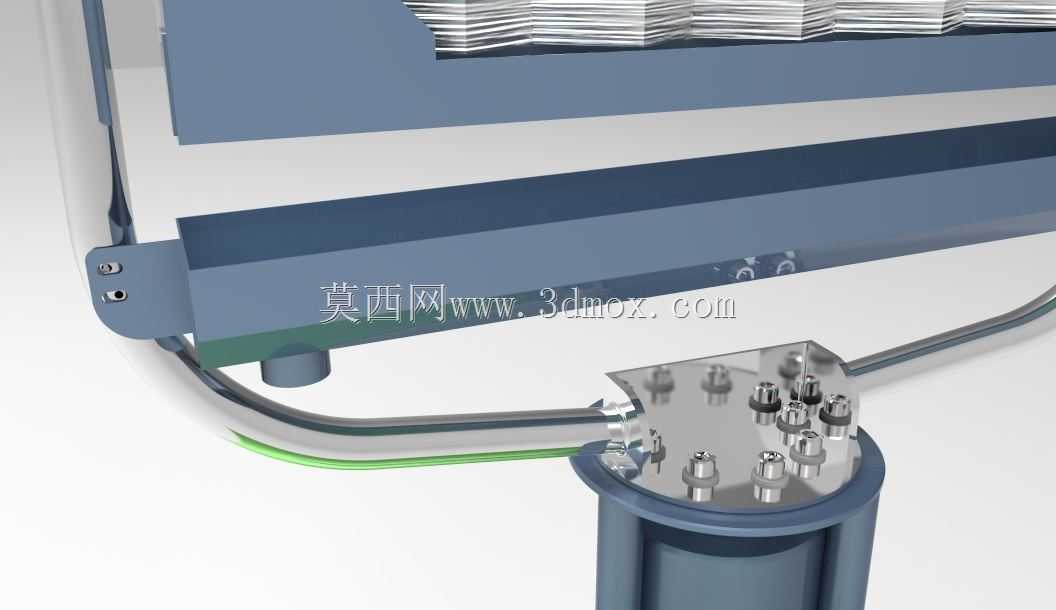

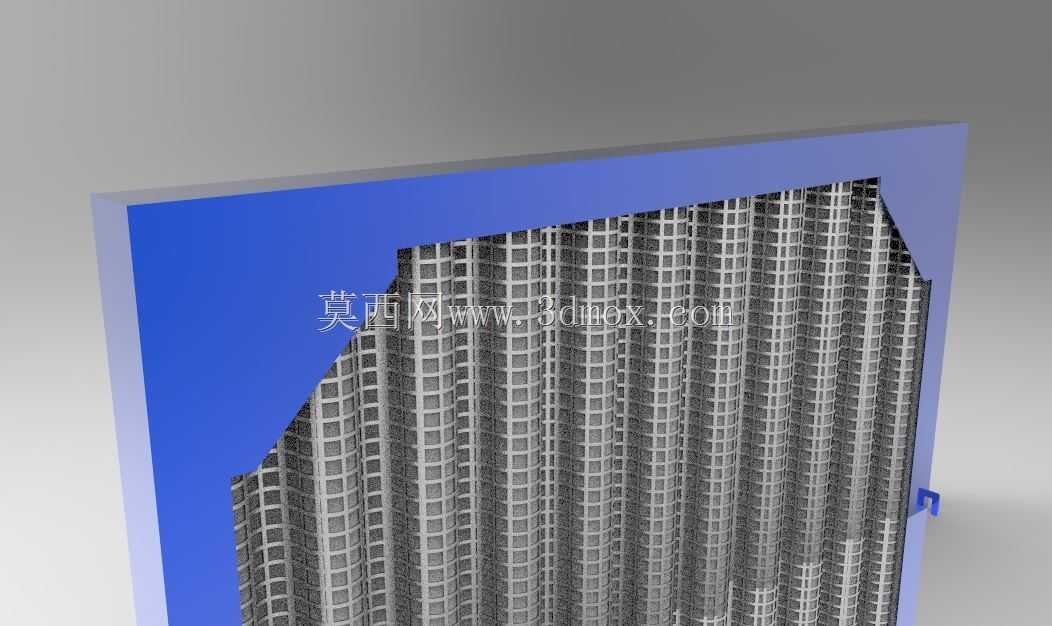

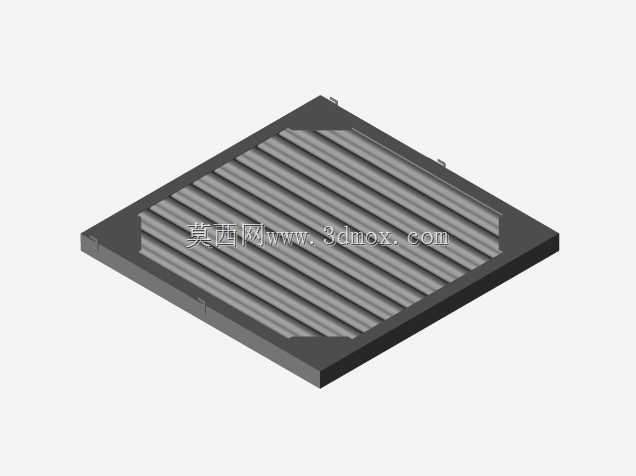

　　装置的核心捕水部分采用多层错置的网状捕雾层，网面的倾斜角度经过反复校核，既保证气流穿过时的阻力处于风机负载允许区间，又能让拦截到的雾滴顺着网面的倾斜方向快速汇流到下方的集水槽内，不会因为气流持续吹扫造成二次夹带。和捕雾网连接的端部集水座采用不锈钢材质的多接口设计，每个接口对应一层捕雾网的导水通路，接口处采用卡套式密封结构，不需要现场焊接就能完成管路对接，后期维护时可以单独拆卸某一层的捕雾网进行清洗或者更换，不用拆解整个装置的主体结构。

　　从安装边界来看，装置整体的外轮廓没有突出的尖锐结构，所有连接螺栓的端部都做了沉头处理，和周边通风管道壁面的最小预留间隙控制在50毫米，满足现场保温层敷设、日常巡检的操作空间需求。集水槽的底部设置了一定的坡度，坡向端部的导水出口，避免槽内积水残留造成水垢堆积或者冬季低温环境下的冻胀问题，导水出口的管径匹配常规的工业排水管路规格，可以直接和现场的冷凝水回收管或者排污管对接，不需要额外加装变径接头。

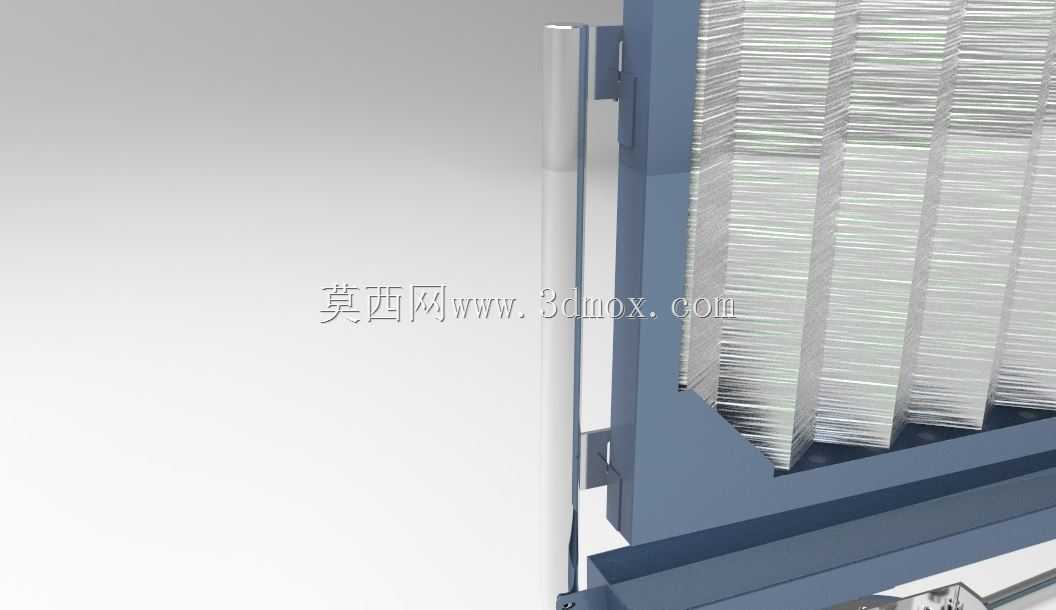

　　在结构强度设计上，槽体的侧壁做了外翻边的加强筋结构，不需要额外增加衬筋就能承受捕雾网的自重以及气流吹扫带来的动载荷，长期运行不会出现槽体变形导致的捕雾网移位问题。捕雾网的固定采用快拆式压条结构，压条和槽体之间通过手拧螺栓固定，运维人员不需要借助专用工具就能完成网面的拆卸清理，对于含尘量较高的工况，也可以在压条位置加装预过滤层，拓展装置的适用场景。

　　装置的管路连接部分做了圆弧过渡处理，避免直角拐角造成的水流阻力过大，导水管路的最低位置设置了排污口，日常运维时可以打开排污口排出沉积在管路底部的泥沙、锈渣等杂质，防止管路堵塞。考虑到部分户外安装场景的需求，所有外露的金属部件都做了防腐处理，紧固件采用不锈钢材质，能够适应高湿、含弱腐蚀性介质的气流环境，不会因为长期锈蚀导致部件无法拆卸。

　　实际应用中，这类结构的水收集装置不需要额外配置动力部件，仅依靠气流自身穿过网面时的碰撞、凝聚作用实现雾滴捕集，运行过程中没有额外的能耗，适配大多数现有通风系统的改造需求，不需要对原有风机的风压、风量参数做大幅调整，就能实现较好的雾水回收效果。在设计阶段就规避了传统集水装置容易出现的液滴二次夹带、积水残留、维护拆卸困难等常见问题，每个结构细节都对应现场实际运维的痛点，比如集水槽的边缘做了挡水边设计，防止气流流速波动时槽内的积水被气流带出；捕雾网的网孔尺寸经过梯度匹配，迎风面采用大孔网拦截大粒径雾滴，内层采用小孔网捕捉细粒径雾滴，在保证捕集效率的同时尽可能降低气流阻力，减少风机的运行负载。
