Arduino项目用带帽轻触按键模块结构

　　做嵌入式开源硬件项目的结构设计时，这类带帽按键模块是最常接触的输入类组件，很多刚接触机电一体化设计的工程师容易忽略这类小部件的安装边界，最后打样回来要么按键帽突出面板高度不对，要么插针和PCB板上其他元件干涉，反而拖慢整个项目的调试进度。先从实际应用场景说，这类按键模块不是工业设备上用的重载按钮，主要面向开源硬件原型开发、学生电子竞赛作品、小型桌面智能装置的人机交互输入，比如做个桌面温湿度采集装置的参数切换键、小型机械臂的手动触发键、DIY智能小车的模式选择键，都能直接用，不需要自己从零搭建按键的外围电路，模块本身已经把上拉电阻、防抖电容都集成在小板上，插针对应接主控板的数字IO口就能读取电平信号，省了自己画按键原理图、焊贴片元件的步骤。

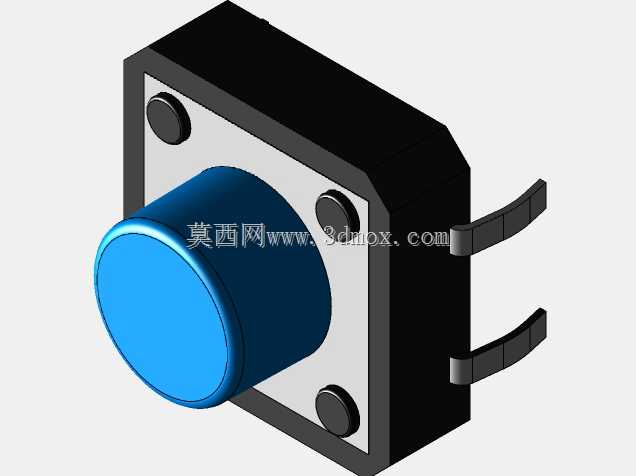

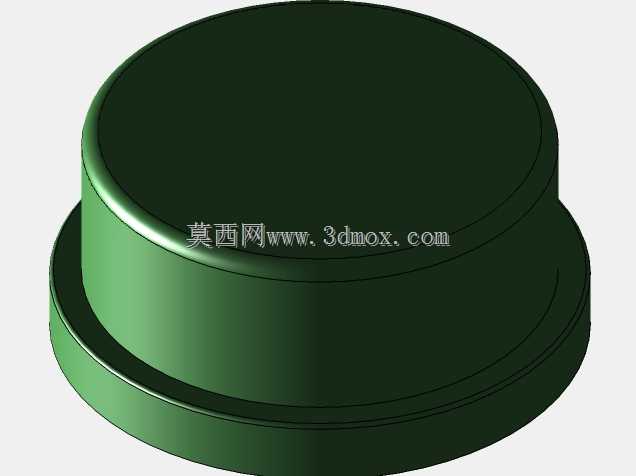

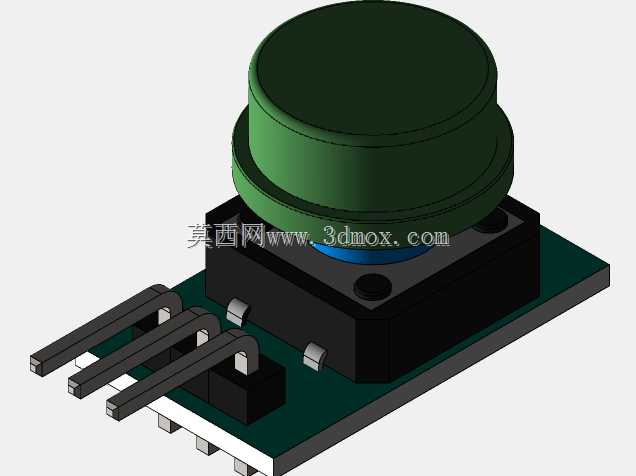

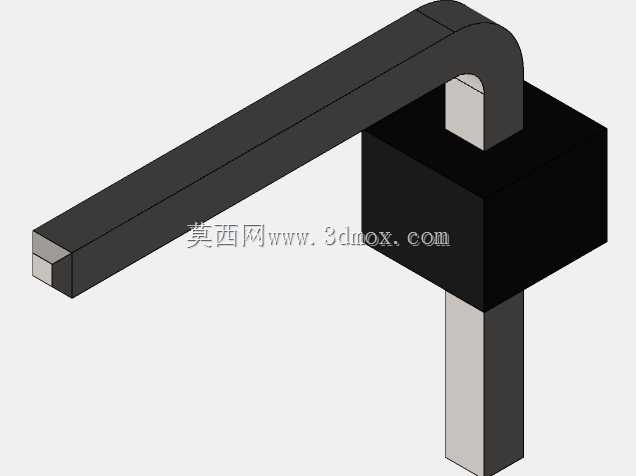

　　从功能特性上拆解，模块核心是直插式轻触开关，顶部加装的圆形绿色按键帽是为了增大按压接触面积，裸轻触开关的按压面直径只有几毫米，手指按的时候很容易滑开，加了帽之后按压触感更明确，也能把按压力度均匀传递到开关的触发弹片上，减少长期使用后弹片偏移导致的接触不良问题。模块自带的PCB板是玻纤环氧板材质，板上除了轻触开关，还布了三个直插排针，分别对应信号输出、电源正极、接地端，排针间距是标准2.54mm，和市面上绝大多数开源主控板的排针座完全匹配，不用额外做转接。

　　设计思路上，这个模块的结构完全围绕快速原型验证的需求做了优化，没有做多余的外壳包裹，所有元件都裸露在小板上，一方面是压缩整体成本，另一方面是方便开发者根据自己的项目外壳做适配，比如要把模块嵌在3D打印的设备外壳里，只需要在外壳面板上开对应直径的圆孔，让按键帽伸出面板3-5mm即可，不需要额外设计固定卡扣，模块本身可以通过排针直接插在主控板上，也可以用杜邦线飞线连接，安装位置非常灵活。

　　再说到外形尺寸和安装边界，这个模块的整体轮廓是矩形，核心的按键帽是圆柱形，直径比下方的轻触开关本体大一圈，安装的时候要注意，按键帽的活动行程大概在1.5-2mm，所以面板和按键帽顶部之间不能有遮挡，预留的按压空间要保证手指能垂直按到帽的中心位置，避免斜向按压力度掰断开关的塑料定位柱。下方的PCB板长度要覆盖排针到开关本体的距离，排针伸出小板背面的长度大概是8mm左右，如果是把模块贴装在主控板上，要注意主控板对应位置不能有过高的贴片元件，比如电解电容、USB座这类高度超过5mm的元件，要避开排针下方的投影区域，不然插装的时候会被顶住，没法完全插到位。另外模块的开关本体是黑色塑料方座，四个角有小的塑料定位柱卡在PCB的定位孔里，焊接的时候要注意焊锡不要流到定位柱缝隙里，不然会影响开关的按压回弹手感。

　　很多新手做结构设计的时候，容易只看按键帽的直径开孔，忽略了下方PCB板的安装空间，比如开孔位置离设备外壳的侧壁太近，PCB板边缘会和侧壁顶住，导致按键帽没法和面板开孔对中，按的时候会卡到面板孔壁。还有的设计里按键帽伸出面板太长，运输过程中容易被碰歪，太短又会按不到，实际适配的时候伸出面板2-3mm是比较合适的高度，既能保证按压手感，也不容易受外力碰撞损坏。另外这个模块的三个排针是平行排列的，接线的时候要注意引脚定义，不要把电源和信号脚接反，虽然模块本身有一定的防反接能力，但接反了可能会导致开关信号读取异常，这点在结构布线的时候就要把丝印标识露在外面，方便调试的时候核对接线。

　　从长期使用的角度看，这类轻触按键的寿命大概在几万次按压，完全能满足原型验证、非高频操作的设备使用需求，如果是用在需要高频按压的场景，比如工业设备的操作按键，就需要选工业级的金属按钮，但对于开源项目、DIY作品来说，这个模块的结构集成度、安装便捷性都刚好匹配需求，不需要额外做过多的结构改造，只要在外壳设计的时候预留好对应的安装空间、开孔尺寸，就能快速完成人机交互部分的结构适配，把更多精力放在核心功能的调试上。
